NTS-220GS-1模块化导轨式电能表-江苏舜高2022已更新
发布时间：2022-09-21

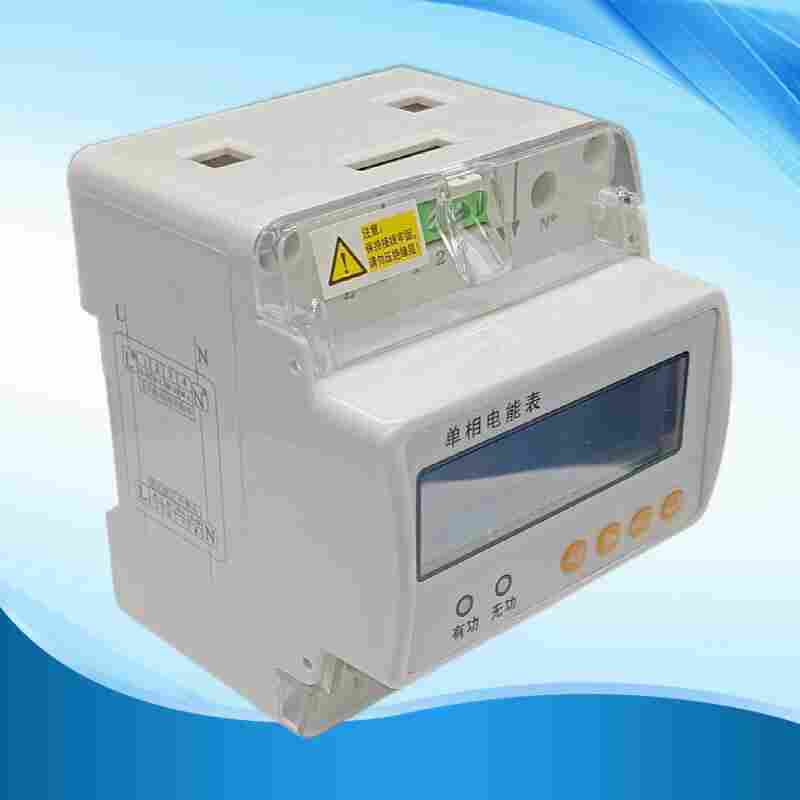

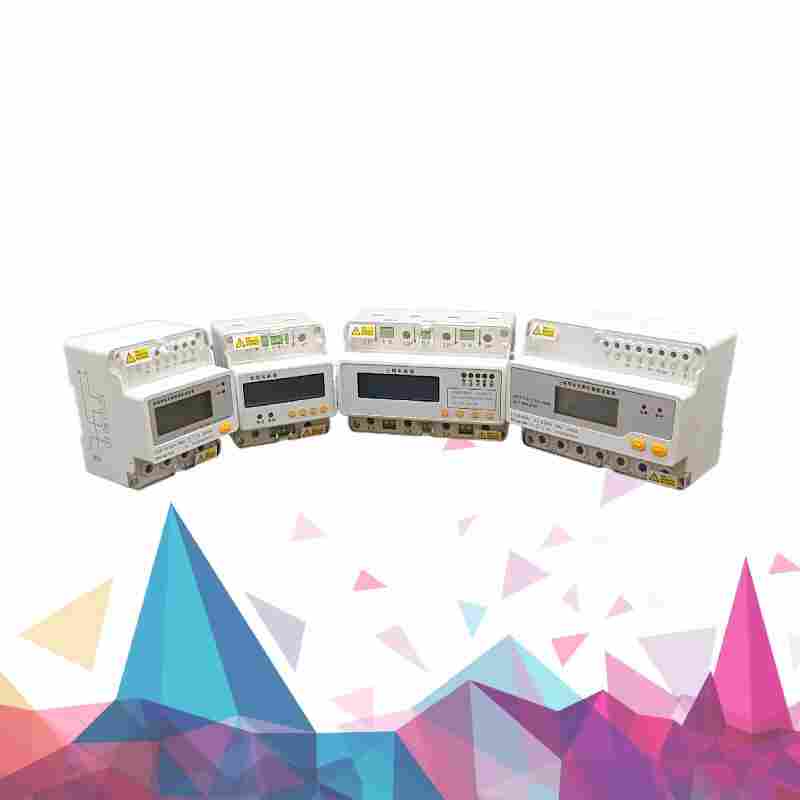

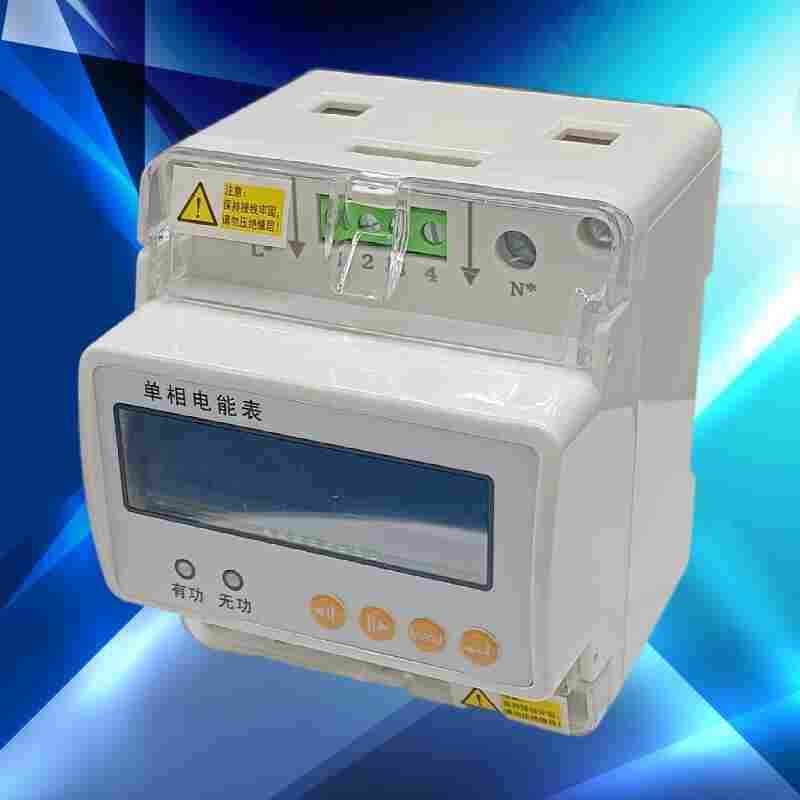

NTS-220GS-1模块化导轨式电能表是江苏舜高智能科技有限公司生产的一款全功能导轨式电能表，主要功能有：全电量测量、电能计量、RS485通讯、全中文液晶显示，外形美观，测量精度高、通讯稳定、模块化外形、易于安装、接线方便、可选择直接接入/互感器接入。江苏舜高智能科技有限公司（Synchro Intelligent）致力于为用户端能效管理和用电、设备运维的系统解决方案，帮助用户实现能源的可视化管理，能源数据 ，为用户用能保驾护航。
NTS-220GS-1产品介绍
保山
该系列产品采用DIN35mm导轨式安装结构，体积小巧，能测量电能及其他电参量，可进行时钟、费率时段等参数设置，精度高、可靠性好、性能指标符合国标GB/T17215-2002、GB/T17883-1999和电力行业标准DL/T614-2007对电能表的各项技术要求，并且具有电能脉冲输出功能；可用RS485通讯接口与上位机实现数据交换。
是*的三相多功能电力监测仪表，100A直接接入，也可互感式接入。搭载三个机械设置按键和一块液晶显示屏，显示屏可以显示电压,电流,功率, 频率,有功电量,正向电量,反向电量等电力参数，可以为电力监测提供各种参考参数。
NTS-220GS-1功能特点
1、模块化设计，各路独立的计量和独立的管理单元
2、结构紧凑，体积小，便于安装
3、单、三相任意组合和混用，大大提升应用灵活性
4、支持远程费控和本地IC卡费控方式，可设置为预付费和后付费模式
5、支持遥控器查看和现场设置参数等管理
6、具备特定负载特性识别功能
7、支持多费率和阶梯电价计费功能
NTS-220GS-1技术指标
电气特性
参比电压：AC 220V，AC 3×57.7/100V，AC 3×100V，AC 3×220/380V
正常工作电压：0.9Un～1.1Un
极限工作电压：0.7Un～1.2Un
电流规格：1.5(6)A，5(20)A，10(40)A，20(80)A
启动电流：0.4%Ib（直接接入），0.2%In（经CT接入）
参比频率：50Hz
准确度等级：有功0.5S级或1级
电压回路功耗：≤1W，5VA（每相）
电流回路功耗：≤1VA（每相）
计时准确度：日误差≤0.5s/d（23℃）
功能模块
通讯接口：1路RS-485通讯，Modbus-RTU协议或DL/T645规约 波特率：1200、2400、4800、9600bps
电能脉冲输出：1路电能脉冲输出
外形尺寸
模数：4（单相），7（三相）
显示方式：LCD显示
产品问答
导轨式电表的功率定值控制、电量定值控制、保电/剔除、远方控制?
答：1功率定值控制指的是导轨式电表系统根据业务需要提供面向采集点对象的控制方式选择，管理并设置终端负荷定值参数、开关控制轮次、控制开始时间、控制结束时间等控制参数，并通过向终端下发控制投入和控制除命令，集中管理终端执行功率控制。控制参数及控制命令下发、开关动作应有操作记录。
2导轨式电表的电量定值控制指的是系统根据业务需要提供面向采集点对象的控制方式选择，管理并设置终端月电量定值参数、开关控制轮次等控制参数，并通过向终端下发控制投入和控制解除命令，集中管理终端执行电量控制。控制参数及控制命令下发、开关动作应有操作记录。
3保电/剔除指的是导轨式电表终端接收到主站下发的保电投入命令后，进入保电状态，自动解除原有控制状态，并在任何情况下均不执行跳闸命令。终端接收到主站下发的剔除投入命令后，除对时命令外，对其他任何广播命令或终端组地址控制命令均不响应。终端收到主站的剔除解除命令，恢复到正常通信状态。
4 远方控制指的是终端接收主站的跳闸控制命令后，按设定的告警延迟时间、限电时间和控制轮次动作输出继电器，控制相应被控负荷开关；同时终端应有音响(或语音)告警通知用户，并记录跳闸时间、跳闸轮次、跳闸前功率、跳闸后2min功率等， 显示屏应显示执行结果。终端接收到主站的允许合闸控制命令后，应有音响(或语音)和显示“控制解除”告警通知用户，允许导轨式电表用户合闸。
