2022已更新WDH-31-203K-6.3A/M2马达保护器风机控制
发布时间：2022-09-27
2022已更新WDH-31-203K-6.3A/M2马达保护器风机控制舜高智能监控器为电机提供的完善保护，避免因电机过载、欠载、堵转、接地／漏电、欠压、过压、断相及三相电流不平衡、馈线电路保护等可能导致的生产事故，限度地保证设备运行的有效性与安全性。监控器通过 RS485接口，能与多种微机工控组态软件实现网络通讯，还可以通过输出模拟量4~20mA的方式与DCS系统连接， 把电机运行参数传送出去，构成分布式综合电力监控系统。

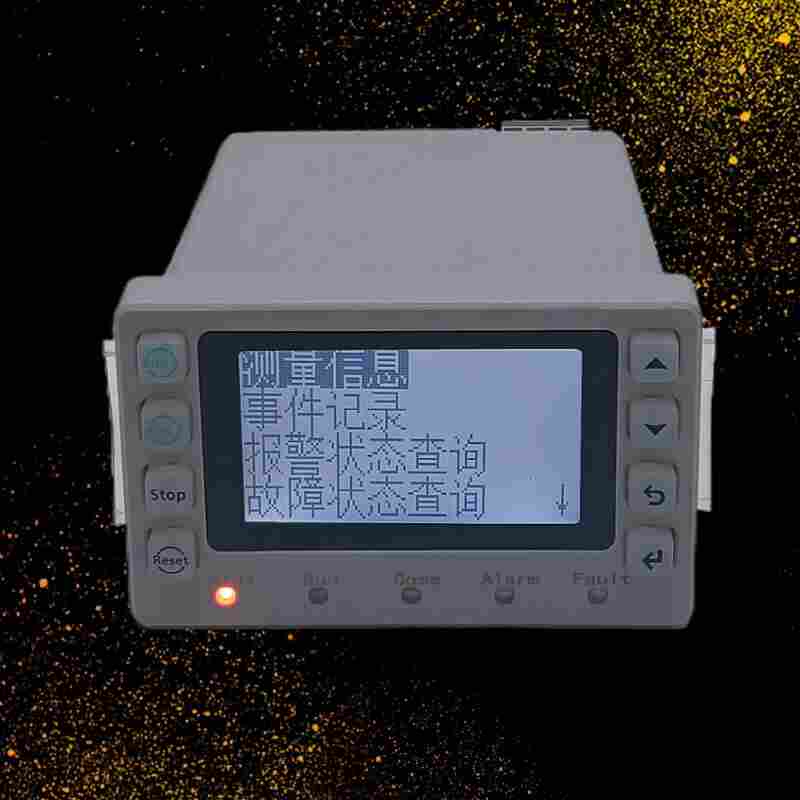

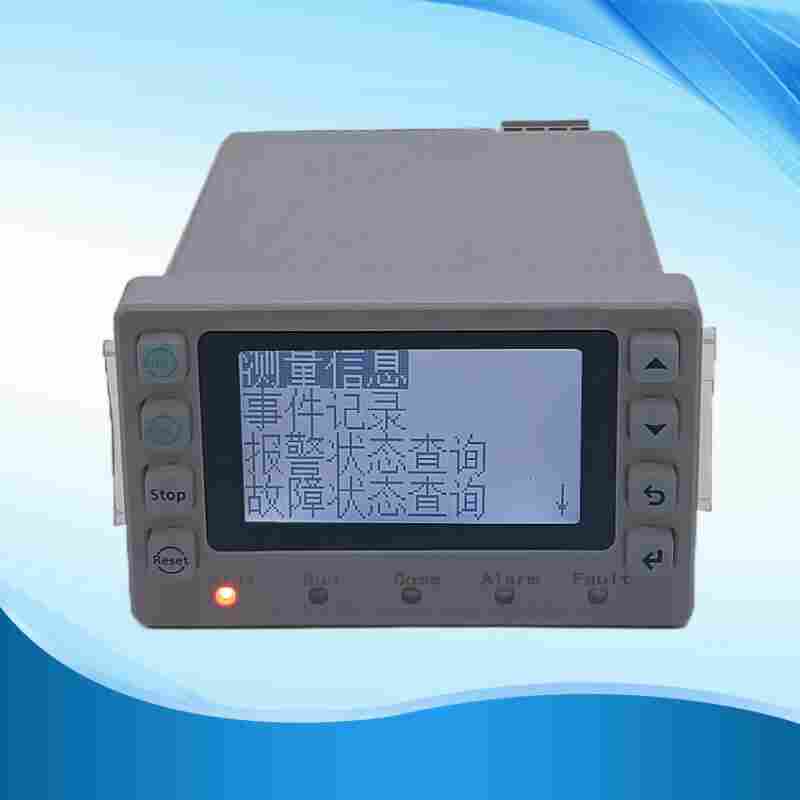

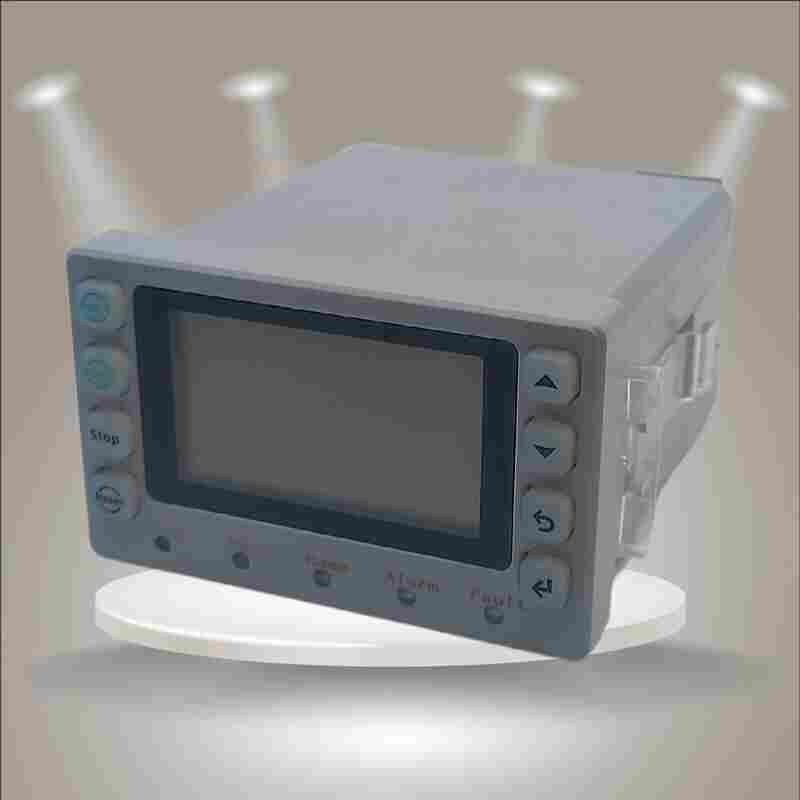

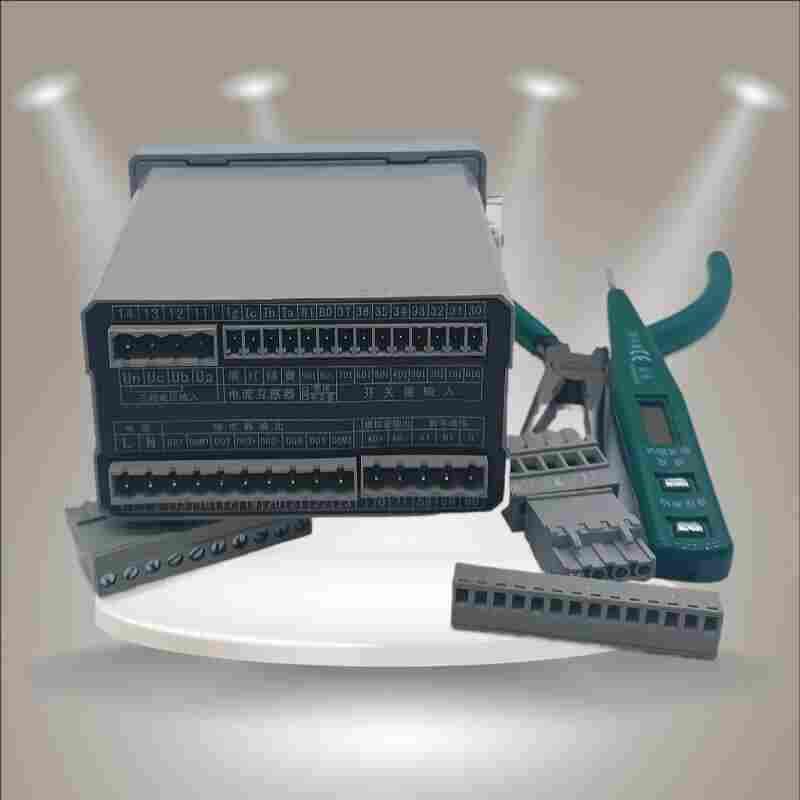

WDH-31-203K-6.3A/M2产品介绍
WDH-31-203K-6.3A/M2电动机智能保护装置是按IEC 标准开发的智能化、网络化、数字化低压电动机保护测控装置；其改变了传统的电动机保护与控制模式，取代了热继电器，电流互感器，中间继电器，变送器等常规电器元件，在实现保护、测量、控制一体化的同时，将*的网络通讯技术和分布式智能技术溶入MCC 控制中心中；从而为工业生产过程控制提供了科学有效的现场级保护、测控单元。具有过负载、电流不平衡、接地/漏电、欠电流、堵转、欠压、过压、欠功率、起动加速时等多种数字式保护功能，满足直接起动，双向起动、星/三角起动等起动方式；丰富的记录功能，可记录多次故障发生时参数瞬时值，指导故障分析；保护功能配置灵活，方便用户兼顾安全生产和连续生产的平衡；保护控制模块与显示操作单元采用分体安装结构，安装/维护极为灵活；实现电动机回路的三相电流、接地电流等多种电参数的测量；可与RTU、PLC 及多种微机工控组态软件（iFIX、WinCC、Intouch、组态王、MCGS）实现网络通讯，构成分布式综合电力监控系统。
低压电动机保护是低压电动机在各种应用场合产生的故障诊断而开发的智能电动机保护装置。低压电动机保护器，具有过载、断相、不平衡、欠载、接地/漏电、堵转等保护功能。可与接触器、电动机起动器等电器元件构成电动机控制保护单元，具有远程自动控制、现场直接控制、面板指示、信号报警、现场总线通信等功能。可广泛应用于煤矿、石化、冶炼、电力、建筑等行业的配电领域。
WDH-31-203K-6.3A/M2功能特点
具有过负载、电流不平衡、接地/漏电、欠电流、堵转、欠压、过压、欠功率、起动加速时等多种数字式保护功能，满足直接起动，双向起动、星/三角起动等起动方式；
丰富的记录功能，可记录多次故障发生时参数瞬时值，指导故障分析；
保护功能配置灵活，方便用户兼顾安全生产和连续生产的平衡；
保护控制模块与显示操作单元采用分体安装结构，安装/维护极为灵活；
实现电动机回路的三相电流、接地电流等多种电参数的测量；
可与RTU、PLC 及多种微机工控组态软件（iFIX、WinCC、Intouch、组态王、MCGS）实现网络通讯，构成分布式综合电力监控系统。
WDH-31-203K-6.3A/M2技术指标
测试范围：A、B、C 三相电流：0—999A。漏电流：0—999mA。
测量精度：1.5 级（I≤Ie 额定电流）。
保护触点容量：常开AC250/6A，常闭AC250/6A。
启动时间整定范围：1~ 99S，在启动时间内，对断相、漏电、短路、不平衡进行保护（默认值为10S）。
堵转保护：当三相电流均达到或过额定值的堵转电流时，动作时间≤0.5S（默认值为4Ie）。
短路保护：任意一相电流均达到或过8Ie 电流时，动作时间≤0.2S。
断相保护：任意一相断相时，动作时间≤2S。
不平衡保护：当三相电流中任意二相电流差比值≥不平衡系数，动作时间≤2S（默认值为60%）。
漏电保护：当电机漏电电流≥漏电流额定值，动作时间≤0.2S（默认值为50mA）。
过流保护：当电机的电流≥1.2Ie 时，保护器按反时过流保护，动作时间见图一（默认值为1）。
过压保护：工作电压≥过压电压额定值，动作时间≤5S。
欠压保护：工作电压≤欠压电压额定值，动作时间≤10S。
4~ 20mA 电流输出精度：0.3%F.S（20mA 对应额定值）。
【标题】行业背景
断相保护断相保护是采用电压检测法或电流检测法取样和三相不平衡原理。由电子分立元件或集成电路构成。但在实际应用中电压的波动或网络负荷的不平衡，使电机的工作电压难以平衡。因此很容易误动，且只能在某种断相故障发生时动作，断相保护范围很小。综合保护、多功能保护综合保护是采取正序、负序、零序和过电流等方法检测线电流的变化原理，已由晶体管电路发展到集成电路、厚模电路或集成电路。除具有断相保护功能外，还具有过负荷、堵转、三相不平衡保护功能。但只能在某种断相和一定范围内过负荷故障时动作，它对通风不畅、环温过高、扫膛等故障无保护作用。有的综合保护还具有漏电保护以及故障指示和数码管（液晶）显示等功能。
