2022已更新ST571F-A-25A电动机保护器DP通讯
发布时间：2022-09-27
2022已更新ST571F-A-25A电动机保护器DP通讯舜高智能智能电动机保护器，是我公司针对低压电动机在各种应用场合而研发的保护装置，为额定工作电压至1000V，额定电流至800A的电动机提供完善保护的新一代集继电保护，测量，控制，通讯为一体的低压电机保护装置。
控制器采集三相电流，三相电压，接地电流等数据，将这些数据计算后和控制器记录的各种保护功能整定信息进行比较，当符合保护动作条件时，驱动继电器输出，从而达到保护电动机的目的。

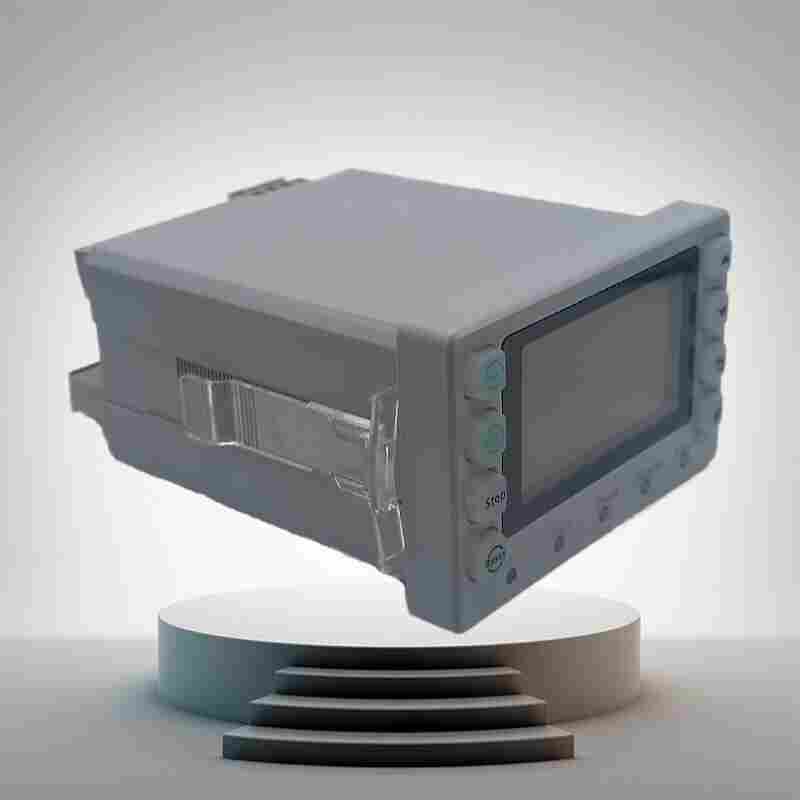

ST571F-A-25A产品介绍
ST571F-A-25A智能型微机监控电机保护器适用于AC380V、AC660V低压系统，作为低压异 步电动机和增安型电动机的保护、监测和控制的新一代智能化综合装置。除了* 的电动机保护、监控功能，还提供了设备运行和跳闸的记录以及额定参数等重要信 息，并且采用现场总线方式结构，为现代化的设备管理带来很大的便利；广泛用于 石油、化工、电力、冶金、煤炭、轻工、纺织等行业。
符合标准：GB3836.3-2000、GB14048.4-2003、IEC255
电动机保护器是我公司按IEC标准开发的智能化、网络化、数字化的电机智能监控装置。基于微处理器技术，将*的网络通讯技术和分布式智能技术溶于MCC 控制中心中。其集的电机智能保护、综合电量测量及现场远方启停操作控制、运行状态监控、故障记录及网络通讯于一体：可以查看测量数据、DI/DO状态、报警信息、故障信息管理、电机信息管理、参数设定和电机启停等，并且能满足诸多启动方式，在低压控制终端MCC柜和1/4单元及以上各种抽屉柜中可直接安装使用。为电机提供完善保护，避免因电机过载、堵转、接地／漏电、欠电流、欠／过压、温度故障、断相及三相电流不平衡等可能导致的生产事故，限度地保证设备运行的有效性与安全性。通过RS5485接口支持多种通讯协议，能与多种微机工控组态软件实现网络通讯，还可以通过输出模拟量4-2OmA的方式与DCS系统连接，把电机运行参数传送出去，构成分布式综合电力监控系统。对于每一个电机回路，需要配置独立的电动机保护器来进行保护与控制。标准的配置，完善的功能，大大简化了传统意义上的电机回路的维护，降低了设备维护成本，从而为工业生产过程控制提供了科学有效的现场级保护、测控单元。
ST571F-A-25A功能特点
具有过负载、电流不平衡、接地/漏电、欠电流、堵转、欠压、过压、欠功率、起动加速时等多种数字式保护功能，满足直接起动，双向起动、星/三角起动等起动方式；
丰富的记录功能，可记录多次故障发生时参数瞬时值，指导故障分析；
保护功能配置灵活，方便用户兼顾安全生产和连续生产的平衡；
保护控制模块与显示操作单元采用分体安装结构，安装/维护极为灵活；
实现电动机回路的三相电流、接地电流等多种电参数的测量；
可与RTU、PLC 及多种微机工控组态软件（iFIX、WinCC、Intouch、组态王、MCGS）实现网络通讯，构成分布式综合电力监控系统。
ST571F-A-25A技术指标
基础参数
1.继电器输出容量：/250V AC
2.起动延时时间设定范围：1-99S
3.过压保护：当电压过过压设定值时，动作时间≤10S
4.欠压保护：当电压低于欠压设定值时，动作时间≤10S
5.断相保护：当任意一相断开时，动作时间≤4S
6.三相不平衡保护：当 相的电流值＞0.8倍的额定电流，不平衡保护动作时间≤4S
7.堵转保护：当工作电流达到额定电流的3.5倍及以上时，动作时间≤1S
8.短路保护：当工作电流达到额定电流的8倍及以上时，动作时间≤0.2S
9.欠流保护：当电流小于欠流保护设定值时，控制器在30S内动作
10.过流保护：过流动作时间序号用户可根据实际需要自行设定
11.接地及漏电保护：当接地及漏电电流大于或等于设定电流值时，动作时间≤5S
12.过热保护：当温度高于过热设定值时，跳闸保护
输 出
模拟量4 20mA DC
通 讯
类型 Rs485
波特率 1200-9600bps
协议 MODBUS-RTU
功能 读出、写入设置参数读出实际测量值执行操作命令
电 源
ACDC 220V±10%， 50/60HZ; 整机功耗： ≤5W
环 境
运行温度 -25℃3~+55℃
存储温度 -40℃~+85℃
相对湿度 5%~95%(不结露）
【标题】行业背景
应用电子型电动机保护器淘汰JR0—16热继电器势在必行
早在1994年11月22日，*经贸委就发出第6号令《公布淘汰落后生产能力、工艺和产品的目录》中要求立即淘汰JR0—16系列热继电器。
1996年*“八部委”联合发出机械科（1996）768号文件《关于公布机械工业第十六批淘汰落后机电产品的通知》淘汰了（1954年）以来一直大批生产使用的JR0—16系列热继电器。
从1982年至1998年原*机械工业部会同*经贸委、计委、科委、技术局等有关部委联合公布了十七批淘汰耗能高、落后的机电产品项目，其中包括有JR0—16系列热继电器。通知要求1997年12月31日以前停止生产、销售和使用。1998年*“八部委”又联合发出机械科（1998）272号文件《关于公布机械工业第十八批节能机电产品推广项目的通知》把电子型电动机保护器（电机保护器）列为节能机电产品和替代热继电器的更新换代产品。
1999年1月22日经国务批准，*经贸委第6号令公布了《淘汰落后生产能力、工艺和产品的目录》中规定JR0—16系列热继电器是立即淘汰产品。1999年7月20日*质量技术局发出了质技监局监发（1999）174号《关于依法核查39家企业生产经销*明令淘汰产品的通知》对还在生产经销热继电器的非法单位给予严厉的查处，净化了电机保护市场，充分表明*对电机保护的研究开发与推广应用工作的重视，势在必行的替代热继电器。
