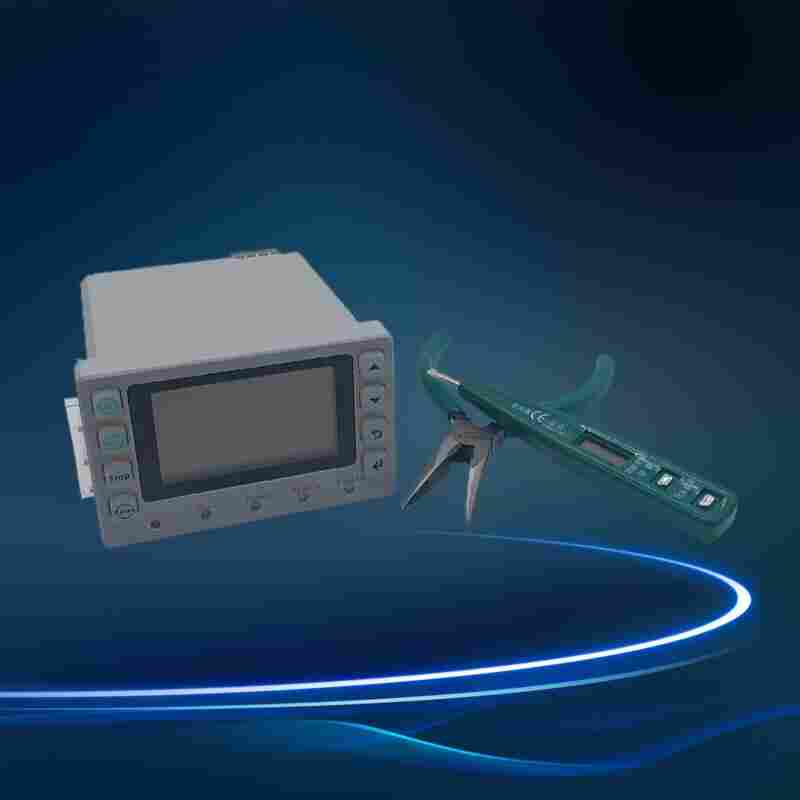

2022已更新YD2321T-L2电动机保护器660V
发布时间：2022-09-27
2022已更新YD2321T-L2电动机保护器660V舜高智能对于电机及运行设备来说，电动机保护器的应用意味着：
科学有效的现场级保护、测控单元
高抗干扰能力和工作可靠性
集的电机智能化、数字化保护及网络通讯化于一体
将*的网络通讯技术和分布式智能技术溶于MCC 控制中心
YD2321T-L2产品介绍
YD2321T-L2系列电动机保护测控装置，是由我司在结合生产电动机保护产品经验及充分研究产品、用户需求和低压抽屉柜的基础上开发的新一代全功能综合测控装置。该测控装置具有*的现场总线，基于微处理器技术，采用模块化结构；由微处理器来执行电动机监测控制功能，与接触器、软起动器、塑壳断路器配合为低压交流电动机及低压线路回路提供了一整套集控制、保护、监测和总线通讯于一体的解决方案。
智能电动机保护器(以下简称保护器)，采用单片机技术，具有抗干扰能力强、工作稳定可靠、数字化、智能化、网络化等特点。保护器能对电动机运行过程中出现的起动时、过载、断相、不平衡、欠载、接地/漏电、阻塞、短路、外部故障等多种情况进行保护，并设有SOE 故障事件记录功能，方便现场维护人员查找故障原因。适用于煤矿、石化、冶炼、电力、船舶、以及民用建筑等领域。
YD2321T-L2功能特点
1、实时监测电机回路电流、电压情况。
2、实时监测电机的运行状态。
3、根据电流、电压情况，实现过载、断相等保护。
4、简化MCC设计。（可集成电流表、电压表、变送器等二次元件）
YD2321T-L2技术指标
测试范围：A、B、C 三相电流：0—999A。漏电流：0—999mA。
测量精度：1.5 级（I≤Ie 额定电流）。
保护触点容量：常开AC250/6A，常闭AC250/6A。
启动时间整定范围：1~ 99S，在启动时间内，对断相、漏电、短路、不平衡进行保护（默认值为10S）。
堵转保护：当三相电流均达到或过额定值的堵转电流时，动作时间≤0.5S（默认值为4Ie）。
短路保护：任意一相电流均达到或过8Ie 电流时，动作时间≤0.2S。
断相保护：任意一相断相时，动作时间≤2S。
不平衡保护：当三相电流中任意二相电流差比值≥不平衡系数，动作时间≤2S（默认值为60%）。
漏电保护：当电机漏电电流≥漏电流额定值，动作时间≤0.2S（默认值为50mA）。
过流保护：当电机的电流≥1.2Ie 时，保护器按反时过流保护，动作时间见图一（默认值为1）。
过压保护：工作电压≥过压电压额定值，动作时间≤5S。
欠压保护：工作电压≤欠压电压额定值，动作时间≤10S。
4~ 20mA 电流输出精度：0.3%F.S（20mA 对应额定值）。
【标题】行业背景
数字电子式电动机保护器（电机保护器）主要以单片机作为控制器，可实现电机的智能化综合保护，有的还具有远程通讯功能，可在PC机上实现对多达256台联网的电机实现在线综合监视与控制，在采样和整定精度方面有质的飞跃，可对采样信号进行软件非线性校正，并可实现真有效值计算，从而极大地降低了被测信号波形畸变的影响，真正实现了高精度采样，在整定方面采用数字设定，通过键盘由用户自行现场设定，不存在误差，还可为过载保护设置多条更科学的反时限曲线。因为采用了单片机就使得在相同硬件条件下集多种功能与一体的综合保护器的出现成为可能，例如，上海万谱*近研制*的SWJ2系列电动机保护器（电机保护器）就具有远程通讯、声光报警、过载、堵转、短路、漏电、欠流、故障记忆等多种功能，它采用交流采样技术、多点线性校正技术、量程自动切换技术，使其在1A-100A或10A-1000A的测量范围内都能保持很高的采样精度，在同类产品中处于地位。随着微电子技术的发展，电动机保护器（电机保护器）正朝着智能化，综合化，高精度，高可靠方向发展。
