2022已更新TM101-B漏电保护电动机保护器
发布时间：2022-09-27

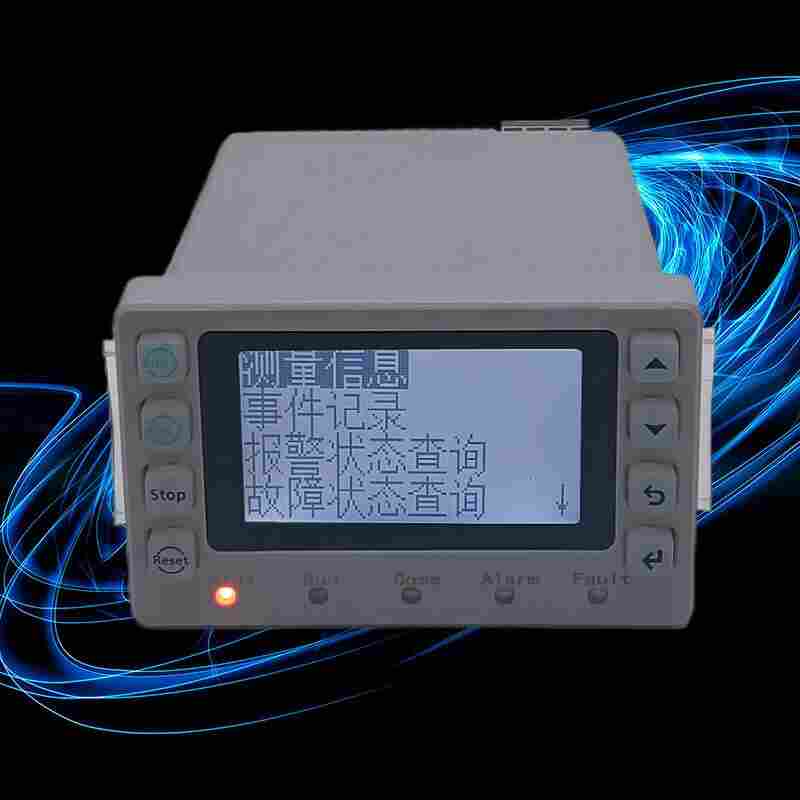

2022已更新TM101-B漏电保护电动机保护器舜高智能系列电动机保护控制器，是按IEC 标准开发的智能化、网络化、数字化低压电动机保护控制器；其改变了传统的电动机保护与控制模式，取代了热继电器，电流互感器，中间继电器，变送器等常规电器元件，在实现保护、测量、控制一体化的同时，将*的网络通讯技术和分布式智能技术溶入MCC 控制中心中；从而为工业生产过程控制提供了科学有效的现场级保护、测控单元。
TM101-B产品介绍
TM101-B智能电动机保护控制器主要用于操作交流50Hz或60Hz，额定绝缘电压至690V，额定电流至820A的交流电动机控制回路中的接触器，在电机发生过热、过负荷、堵转、欠流、缺相不平衡、接地、漏电、欠压、过压等故障时对电动机予以保护，同时实现测量、显示、控制、保护、变送和通讯等功能，帮助客户对电动机运行情况进行的分析和管理，以提高供电的可靠性和使用效率。低压电动机保护是低压电动机在各种应用场合产生的故障诊断而开发的智能电动机保护装置。低压电动机保护器，具有过载、断相、不平衡、欠载、接地/漏电、堵转等保护功能。可与接触器、电动机起动器等电器元件构成电动机控制保护单元，具有远程自动控制、现场直接控制、面板指示、信号报警、现场总线通信等功能。可广泛应用于煤矿、石化、冶炼、电力、建筑等行业的配电领域。
TM101-B功能特点
保护功能：除了具有通用的保护功能外，还有自启动、通迅启动和关闭，且欠流、过压、欠压、三相电流不平衡、自启动等功能用户可取可舍。
设置功能：智能型有设置键、数据键和移位键，当设置范围会提醒用户重新设置，避免误动作。基本型通过拨码或电位电器设定。
报警功能：当电动机过流灯闪烁报警，过流倍数越大，闪烁越快，或用保护器的接点外置报警器
显示功能：保护器通电后按设置键显示整电电流值，按数据键显示三相电流值。启动后显示故障代码且对应的故障指示灯亮，一目了然。
通迅功能：通过串行数字接口实现信息传送，一台上位机（PC）可接256台保护器，并可对每台电机进行参数设定，启停操作，便于自动化管理。
TM101-B技术指标
测试范围：A、B、C 三相电流：0—999A。漏电流：0—999mA。
测量精度：1.5 级（I≤Ie 额定电流）。
保护触点容量：常开AC250/6A，常闭AC250/6A。
启动时间整定范围：1~ 99S，在启动时间内，对断相、漏电、短路、不平衡进行保护（默认值为10S）。
堵转保护：当三相电流均达到或过额定值的堵转电流时，动作时间≤0.5S（默认值为4Ie）。
短路保护：任意一相电流均达到或过8Ie 电流时，动作时间≤0.2S。
断相保护：任意一相断相时，动作时间≤2S。
不平衡保护：当三相电流中任意二相电流差比值≥不平衡系数，动作时间≤2S（默认值为60%）。
漏电保护：当电机漏电电流≥漏电流额定值，动作时间≤0.2S（默认值为50mA）。
过流保护：当电机的电流≥1.2Ie 时，保护器按反时过流保护，动作时间见图一（默认值为1）。
过压保护：工作电压≥过压电压额定值，动作时间≤5S。
欠压保护：工作电压≤欠压电压额定值，动作时间≤10S。
4~ 20mA 电流输出精度：0.3%F.S（20mA 对应额定值）。
【标题】行业背景
在工农业生产用电动机械设备中，经常存在电动机长期“大马拉小车”和变载运行中的长期空载，造成了电能的有功和无功的严重损耗。
我公司生产的UL-E2型以及多功能节能电动机保护器（电机保护器）根据电动机在轻（空）载时，降低其端电压，能提高其功率因数和工作效率的原理。通过自动跟踪检测电机运行电压和电流的相位，根据相位分析电机负载状态，自动调整电机运行电压，使电机磁通量有效配合电机负载转矩，有效降低电机无功损耗，有功损耗、励磁损耗，提高电机工作效率，达到节能降耗目的。利用Y—△转换将电机轻（空）载时端电压降低为原来的3/3倍，电机铁损也降为原理的1/3（因电机的铁损与端电压的平方成正比）同时电机的电流也随之下降，因铜损与电流的平方成正比，所以铜损也随之下降，达到了节能的目的。
举例说明：JO2—52—4三相异步电动机有关数字如下：
Pe=10KWVe=380Vne=1452转/分Mfz=0.1Me在运转中如果将定子绕组由“△”形改为“Y”联接后，COSψ由0.2996提高到0.634，效率μ由66.7%提高到79.7%。定子输入功率由1514W将到1255W。 如每天轻载20小时，每年按300个工作日，则每年节约电能：
A=（1.514-1.255）×20×300=1554度
该装置节电效果显著，空载时，可将空载起动电流下降70%以上，使输入功率降低70%左右，空载运行功率降低47.6%，空载节电50%以上可达68%，特别是对那些经常处于低负载以及负载变化频繁的电动机，平均节电率在（16～40）%，提高了功率因数，降低了电网线损及变压器的铜损，不失为一种较理想的电机节电起动综合装置。
因此，电动机保护器（电机保护器）不仅能保证工农业正常生产，提高生产效率和经济效益，而且在节能事业中也有着重要意义。
