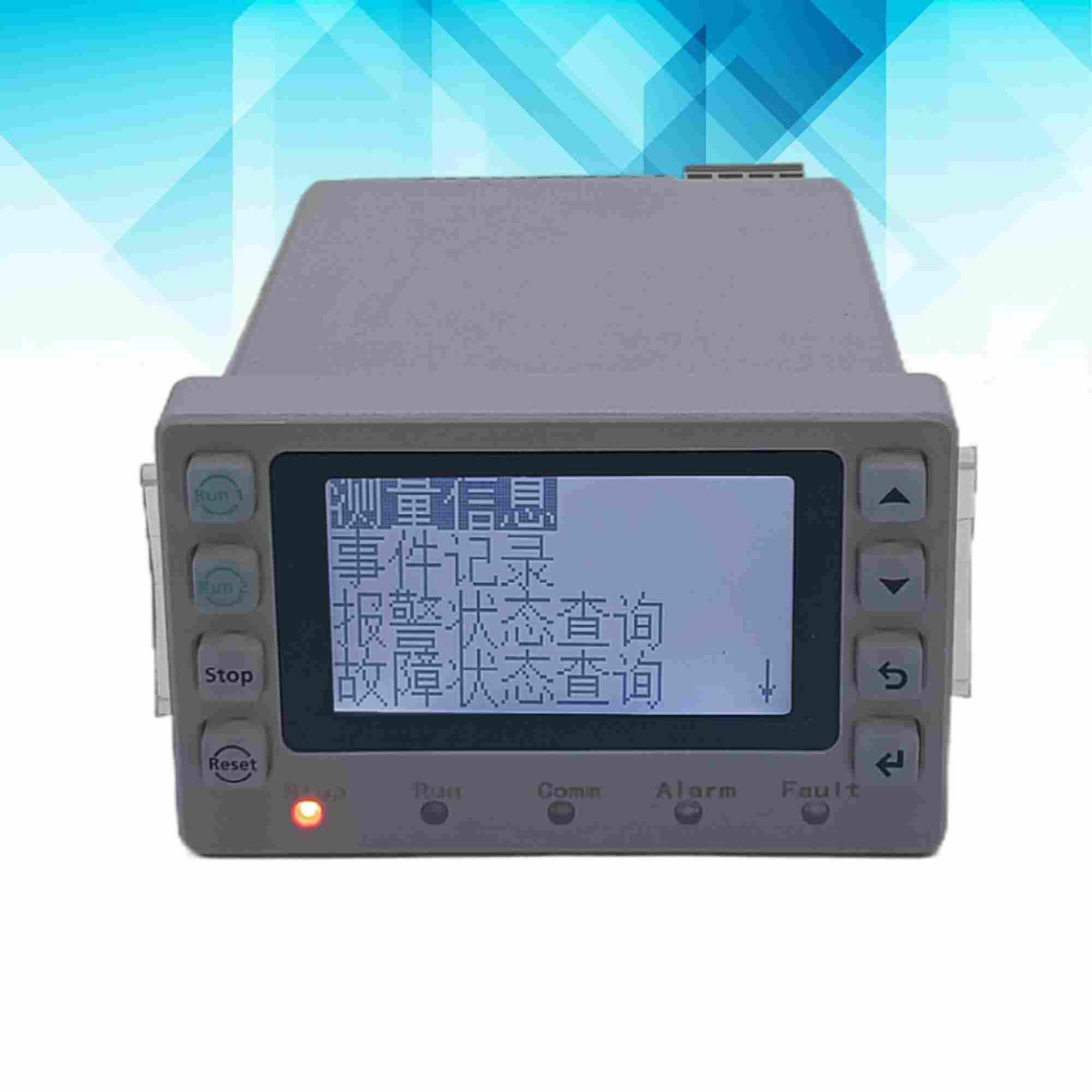

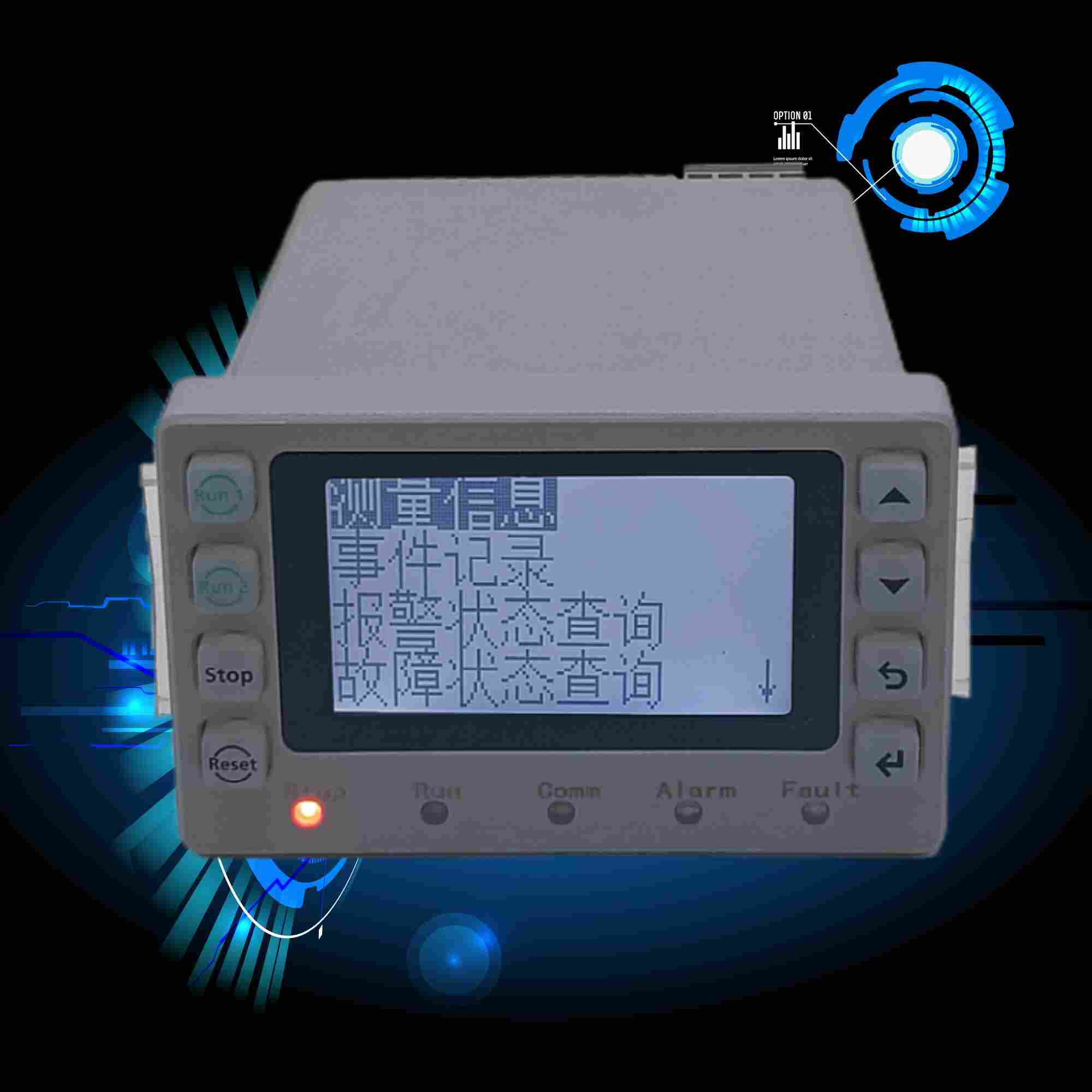

2022已更新ST501H-B-2A低压电动机综合保护器
发布时间：2022-09-28
2022已更新ST501H-B-2A低压电动机综合保护器舜高智能低压电动机保护是低压电动机在各种应用场合产生的故障诊断而开发的智能电动机保护装置。低压电动机保护器，具有过载、断相、不平衡、欠载、接地/漏电、堵转等保护功能。可与接触器、电动机起动器等电器元件构成电动机控制保护单元，具有远程自动控制、现场直接控制、面板指示、信号报警、现场总线通信等功能。可广泛应用于煤矿、石化、冶炼、电力、建筑等行业的配电领域。
ST501H-B-2A产品介绍
ST501H-B-2A对于每一个电机回路，需要配置独立的 监控器来进行保护与控制。监控器标准的配置，完善的功能，大大简化了传统意义上的电机回路的维护，降低了设备维护成本，从而为工业生产过程控制提供了科学有效的现场级保护、测控单元。 微机保护监控装置适用于AC660V及以下低压系统，作为低压电动机馈线终端的保护、监测和控制的新一代智能化综合装置。除了*的电动机保护、监控功能外，还提供了设备维护和运行记录、跳闸记录和定额参数等重要信息，为现代化的设备管理带来很大的便利。
本保护有RS485 远程通讯接口， D～20mA 模拟量输出，方便与PLC、PC 等控制机组成网络系统。实现电动机运行的远程监控。
系列电动机智能监控器（以下简称监控器）是我公司按IEC标准开发的智能化、数字化、网络化的监控器。具有抗干扰能力强、精度高、工作稳定可靠等特点。该产品基于微处理器技术，将*的网络通讯技术和分布式智能技术溶于 MCC 控制中心中，集的电机智能保护、运行状态监控、 电机运行时间积累记录及网络通讯于一体； 可以查看测量数据、故障信息管理、参数设定等并且能满足诸多启动方式。监控器可兼作数字表功能，能显示三相工作电流、电压和设定保护值等；在低压控制终端MCC柜1/4单元及以上各种抽屉柜中可直接安装使用。
ST501H-B-2A功能特点
1、保护功能：过流保护、 断相保护、 三相不平衡保护、堵转保护、短路保护、漏电保护、 过欠压保护、 接地故障保护、轻载保护。
2、显示监测：运行状态显示三相电流、故障时显示故障信息等。
3、控制功能：直接起动、正反转起动、星三角起动、直接旁路起动、自耦变压器压降起动、多方起动控制。
4、设定功能：可设定额定电流、启动时间、过欠压设定、三相不平衡百分比、漏电电流值、可设故障自动恢复时间或关闭、通讯地址。
5、具有DC-20MA标准模拟量输出，不需外接电源。
6、通讯功能：通过R485串行通讯与计算机可构成256台保护器常规保护控制网络。
7、高清的LED显示三相电流更直观，设置参数更方便。
ST501H-B-2A技术指标
保护功能
启动保护：在启动时间内，只对断相、过压、欠压、短路及三相电流不平衡进行保护。
过压保护：当工作电压高于工作电压的15%时，动作时间≤6秒。
断相保护：当任何一相断相时，动作时间≤2.0秒。
堵转保护：当工作电流达到整定电流的3~8倍时，动作时间≤2秒。
短路保护：当工作电流达到整定电流的8倍以上时，动作时间≤2秒。
不平衡保护：当任何两相间的电流值相差≥60%时，动作时间≤2秒。
欠流保护：当工作电流连续低于设定的欠流门限时，动作时间≤10秒。
过流保护：过流保护动作时间为反时限保护，动作时间可根据用户需要自行设定。
自启动功能：有此功能的保护器，需用户设置自启动时间，此时电动机不能通迅启动。
【标题】行业背景
在工农业生产用电动机械设备中，经常存在电动机长期“大马拉小车”和变载运行中的长期空载，造成了电能的有功和无功的严重损耗。
我公司生产的UL-E2型以及多功能节能电动机保护器（电机保护器）根据电动机在轻（空）载时，降低其端电压，能提高其功率因数和工作效率的原理。通过自动跟踪检测电机运行电压和电流的相位，根据相位分析电机负载状态，自动调整电机运行电压，使电机磁通量有效配合电机负载转矩，有效降低电机无功损耗，有功损耗、励磁损耗，提高电机工作效率，达到节能降耗目的。利用Y—△转换将电机轻（空）载时端电压降低为原来的3/3倍，电机铁损也降为原理的1/3（因电机的铁损与端电压的平方成正比）同时电机的电流也随之下降，因铜损与电流的平方成正比，所以铜损也随之下降，达到了节能的目的。
举例说明：JO2—52—4三相异步电动机有关数字如下：
Pe=10KWVe=380Vne=1452转/分Mfz=0.1Me在运转中如果将定子绕组由“△”形改为“Y”联接后，COSψ由0.2996提高到0.634，效率μ由66.7%提高到79.7%。定子输入功率由1514W将到1255W。 如每天轻载20小时，每年按300个工作日，则每年节约电能：
A=（1.514-1.255）×20×300=1554度
该装置节电效果显著，空载时，可将空载起动电流下降70%以上，使输入功率降低70%左右，空载运行功率降低47.6%，空载节电50%以上可达68%，特别是对那些经常处于低负载以及负载变化频繁的电动机，平均节电率在（16～40）%，提高了功率因数，降低了电网线损及变压器的铜损，不失为一种较理想的电机节电起动综合装置。
因此，电动机保护器（电机保护器）不仅能保证工农业正常生产，提高生产效率和经济效益，而且在节能事业中也有着重要意义。
