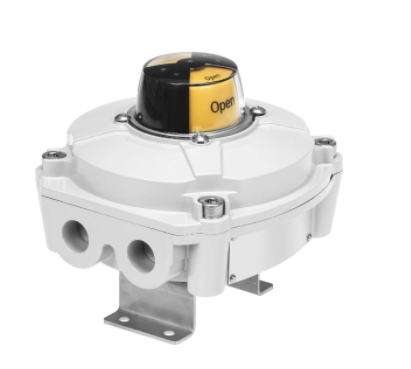

德国FESTO全新的限位开关附件
SRBE-CA3-YR90-N-1-ZU-C2N12-EX
传感器盒
SRBE-CA3-YR90-N-1-ZU-C2N12-EX
3471018
GTIN: 4
技术参数
设计
角度式
基于标准
EN 60947-5-2
ISO 5211
VDI/VDE 3845
RCM 商标
CE （见合格声明）
符合欧盟电磁兼容性指令
符合欧盟防爆指令 (ATEX)
防爆
区 1 (ATEX)
区 2 (ATEX)
区 21 (ATEX)
区 22 (ATEX)
防爆区 1 (BR)
防爆区 21 (BR)
防爆区 1 (IEC-EX)
防爆区 21 (IEC-EX)
区域 1 (KR)
Zone 21 (KR)
防爆区 1 (CN)
区 21 (CN)
ATEX 气体类别
II 2G
气体防爆阻燃类型
Ex db IIC T6 Gb
ATEX 防尘类别
II 2D
防尘防爆阻燃类型
Ex tb IIIC T75°C Db
欧盟境外防爆
EPL Db (BR)
EPL Db (CN)
EPL Db (IEC-EX)
EPL Db (IN)
EPL Db (KR)
EPL Gb (BR)
EPL Gb (CN)
EPL Gb (IECEx)
EPL Gb (IN)
EPL Gb (KR)
防爆环境温度
-20°C <= Ta <= +60°C
证书签发机构
18-GA4BO-0516X
18-GA4BO-0517X
DNV 16.0067X
FTZU 15 ATEX 0095X
GYJ 16.1497X
IECEx FTZU 15.0014X
KCC-18-GA4BO
材料说明
含有油漆润湿缺陷物质
RoHS 合规
安全完整性等级 (SIL)
SIL 2
测量原理
电感式
环境温度
-20 °C ... 60 °C
开关输出
非接触式，2 芯
开关元件功能
常开触点
*输出电流 DC
100 mA
电压降
5 V
*小负载电流
4 mA
关闭状态电流
0 mA ... 1 mA
工作电压范围 DC
5 V ... 60 V
反极性保护
适用于所有电气连接
电气接口
10 针
螺纹端子
导线可连接的标称横截面
0.25 mm² ... 2.5 mm²
电缆接头
1/2 NPT
安装方式
在符合 ISO 5211 的法兰上
通过安装支架
定位器和位置传感器的连接点符合标准
VDI/VDE 3845 尺寸 AA 1
安装位置
可选
产品重量
1700 g
外壳颜色
银色
外壳材料
压铸铝
密封件材料
NBR
轴材料
高合金不锈钢
螺钉材料
高合金不锈钢
安装支架材料
高合金不锈钢
指示器材料
PC
卡环材料
高合金不锈钢
圆片材料
高合金不锈钢
位置指示器
黄色/红色
设置角向检测的范围
0 deg ... 90 deg
储存温度
-20 °C ... 60 °C
防护等级
IP67
耐冲击性
冲击测试，严重性等级 2，符合 FN 942017-5 和 EN 60068-2-27
抗振性
运输应用测试，严重性等级 2，符合 FN 942017-4和 EN 60068-2-6
污染等级3
产品型号
3482808 SRBC-CA3-YR90-N-1-P-C2P20
3482806 SRBC-CA3-YR90-N-20N-ZC-C2P20
3482806 SRBC-CA3-YR90-N-20N-ZC-C2P20
3482809 SRBC-CA3-YR90-N-1-N-C2P20
3482810 SRBC-CA3-YR90-N-1-ZU-C2P2O
3482809 SRBC-CA3-YR90-N-1-N-C2P20
3482810 SRBC-CA3-YR90-N-1-ZU-C2P20
3482807 SRBC-CA3-YR90-N-20N-ZC-C2P20-EX4
3482808 SRBC-CA3-YR90-N-1-P-C2P2O
