流量仪表的选型

<一>一般原则

1.刻度选择

仪表刻度宜符合仪表刻度模数的要求，当刻度读数不是整数时，为读数换算方便，也可按整数选用。

（1）方根刻度范围

• *流量不过满刻度的95％；
• 正常流量为满刻度的70％～85％；
• *小流量不小于满刻度的30％。

（2）线性刻度范围

• *流量不过满刻度的90％；
• 正常流量为满刻度的50％～70％；
• *小流量不小于满刻度的10％。

2.仪表度

用作能源计量的流量计，应符合《企业能源计量器具配备和管理通则（试行）》的规定。

（1）用于燃料进出厂结算的计量，±0.1％；

（2）用于车间班组、工艺过程的技术经济分析的计量，±0.5％～2％；

（3）用于工业及民用水的计量，±2.5％；

（4）用于包括过热蒸汽和饱和蒸汽的蒸汽计量，±2.5％；

（5）用于天然气、瓦斯及家用煤气的计量，±2.0％；

（6）用于重点用能设备及工艺过程控制的油的计量，±1.5％；

（7）用于工艺过程控制的其它含能工质（如压缩空气、氧、氮、氢、水等）的计量，±2％。

3.流量单位

• 体积流量用m3/h、l/h；
• 质量流量用kg/h、t/h；
• 标准状态下气体体积流量用Nm3/h（0℃，0.1013MPa）。

<二>一般流体、液体、蒸汽流量测量仪表的选型

1.差压式流量计

（1）节流装置

①标准节流装置一般流体的流量测量，应选用标准节流装置（标准孔板、标准喷咀）。标准节流装置的选用，必须符合GB2624-8l的规定或国际标准ISO 5167-1980。如有新的*标准规定，应执行新规定。

②非标准节流装置

符合下列条件者，可选用文丘里管：

• 要求低压力损耗下的测量；
• 被测介质为干净的气体、液体；
• 管道内径在100～800mm范围；
• 流体压力在1.0MPa以内。

符合下列条件者，可选用双重孔板：

• 被测介质为干净气体、液体；
• 雷诺数大于（等于）3000、小于（等于））300000范围内。

符合下列条件者，可选1／4圆喷嘴；

• 被测介质为干净气体、液体；

• 雷诺数大于200、小于100000范围内。

符合下列条件者，可选圆缺孔板：

• 被测介质在孔板前后可能产生沉淀物的脏污介质（如高炉煤气、泥浆等）；

• 必须具有水平或倾斜的管道。

③取压方式的选择应考虑整个工程尽量采用统一的取压方式。

• 一般采用角接取压或法兰取压方式。
• 根据使用条件和测量要求，可采用径距取压等其它取压方式。

（2）差压变送器差压范围的选择差压范围的选择应根据计算确定，一般情况下根据流体工作压力高低不同宜选：

• 低差压：6kPa，10kPa；
• 中差压：16kPa，25kPa；
• 高差压：40kPa，60kPa。

（3）提高测量度的措施

• 温度压力波动较大的流体，应考虑温度压力补偿措施；
• 当管道直管段长度不足或管道内产生旋转流时，应考虑流体校正措施，增选相应管径的整流器。

（4）特殊型差压流量计

①蒸汽流量计

饱和蒸汽的流量，当要求的度不高于2.5级，并为就地或远传积算时，可采用蒸汽流量计。

②内藏孔板式流量计

无悬浮物的洁净液体、蒸汽、气体的微小流量测量，当量程比不大于3∶l，测量精度要求不高，管道通径DN＜50mm时，可选用内藏孔板流量计。测蒸汽时，蒸汽温度不大于120℃。

2.面积式流量计

当要求精度不高于1.5级，量程比不大于10∶1时，可选用转子流量计。

（1）玻璃转子流量计

中小流量、微小流量，压力小于1MPa，温度低于100℃的洁净透明、无毒、无燃烧和爆炸危险且对玻璃无腐蚀无粘附的流体流量的就地指示，可采用玻璃转子流量计。

（2）金属管转子流量计

①普通型金属管转子流量计

对易汽化、易凝结、有毒、易燃、易爆不含磁性物质、纤维和磨损物质，以及对不锈钢（1Crl8Ni9Ti）无腐蚀性的流体中小流量测量，当需就地指示或远传信号时，可选用普通型金属管转子流量计。

②特殊型金属管转子流量计

• 带夹套的金属管转子流量计当被测介质易结晶或汽化或高粘度时，可选用带夹套金属管转子流量计。在夹套中通以加热或冷却介质。
• 防腐型金属管转子流量计
  对有腐蚀性介质流量测量，可采用防腐型金属管转子流量计。

（3）转子流量计

要求垂直安装，倾斜度不大于5°。流体应自下而上，安装位置应振动较小，易于观察和维护，应设上、下游切断阀和旁路阀。对脏污介质，必须在流量计的进口处加装过滤器。

3.速度式流量计

（1）靶式流量计

粘度较高，含少量固体颗粒的液体流量测量，当要求度不高于1.5级，量程比不大于3∶1时，可采用靶式流量计。靶式流量计一般安装在水平管道上。前直管段长度为15～40D，后直管段长度为5D。

（2）涡轮流量计

洁净的气体及运动粘度不大于5×10-6m2／s的洁净液体的流量测量，当要求较计量，量程比不大于10∶1时，可采用涡轮流量计。

涡轮流量计应安装在水平管道上，使液体充满整个管道，并设上、下游截止阀和旁路阀，以及在上游设过滤器，下游设排放阀。

直管段长度：上游不少于20D，下游不少于5D。

（3）旋涡流量计（卡门涡街流量计或涡街流量计）

洁净气体、蒸汽和液体的大中流量测量，可选用旋涡流量计。低速流体及粘度大于20×10-3pa·s液体的测量，不宜选用旋涡流量计。选用时应对管道流速进行验算。

该流量计具有压力损失较小、安装方便的特点。对直管段要求：上游为15～40D（视配管情况而定）；上游加整流器时，上游不小于10D；下游至少为5D。

（4）水表

就地累积水的流量，当量程比要求小于30∶1时，可采用水表。

水表安装于水平管道上，并要求直管段长度为：上游不少于8D，下游不少于5D。

<三>腐蚀、导电或带固体微粒流量测量仪表的选型

1.电磁流量计

用于电导率大于10μS／cm的液体或均匀的液固两相介质流量测量。具有良好的耐腐蚀性和耐磨性，无压力损失。可测量各种强酸、强碱、盐、氨水、泥浆、矿浆、纸浆等介质。

安装方向可以垂直、水平，也可倾斜，垂直安装时，液体必须自下而上。对液固两相介质，*是垂直安装。

当安装在水平管道上时，应使液体充满管段，并应使变送器的电极处于同一水平面上；直管段长度，上游不少于5～10D，下游不小于3～5D或无要求（厂家不同，要求不同）。

变送器不应设置在磁场强度大于398A／m的场所。

2.非标准节流装置

见前述

<四>高粘度流体流量测量仪表的选型

1.容积式流量计

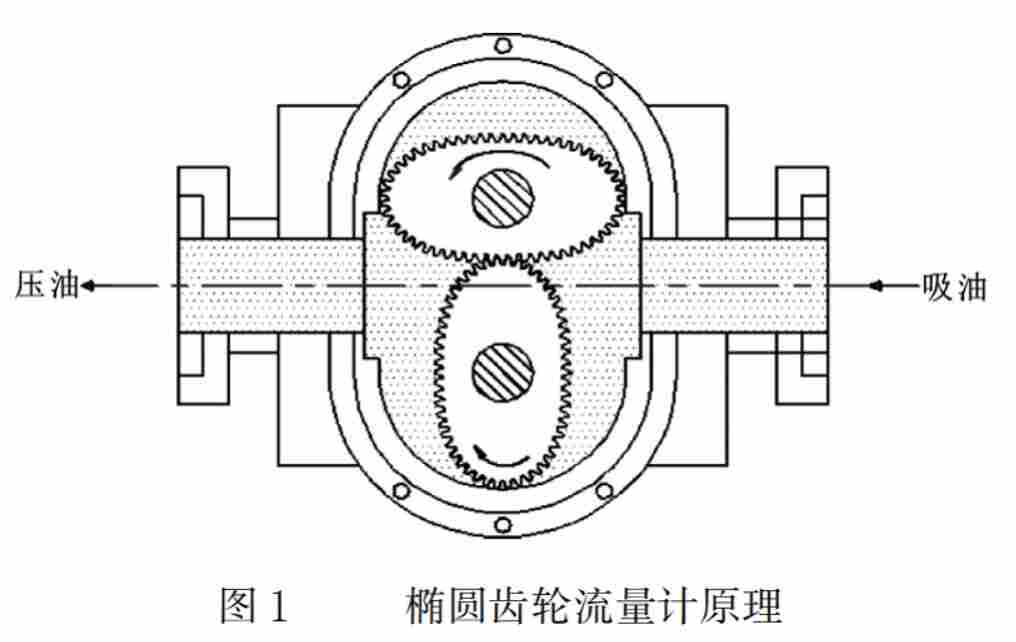

（1）椭圆齿轮流量计

• 洁净的、粘度较高的液体，要求较准确的流量测量，当量程比小于10∶1时，可采用椭圆齿轮流量计。
• 椭圆齿轮流量计应安装在水平管道上，并使指示刻度盘面处于垂直平面内；应设上、下游切断阀和旁路阀。上游应设过滤器。
• 对微流量，可选用微型椭圆齿轮流量计。
• 当测量各种易气化介质时，应增设消气器。

（2）腰轮流量计

• 洁净的气体或液体，特别是有润滑性的油品，度要求较高的流量测量，可选腰轮流量计。
• 流量计应水平安装，设置旁通管路，进口端装过滤器。

（3）刮板流量计

• 连续测量封闭管道中的液体流量，特别是各种油品的计量，可选用刮板流量计。
• 刮板流量计的安装，应使流体充满管道，并应水平安装，使计数器的数字处于垂直的方向上。
• 当测量各种油品并要求计量时，应增设消气器。

2.靶式流量计

粘度较高，含少量固体颗粒的液体流量测量，当要求度不高于1.5级，量程比不大于3∶1时，可采用靶式流量计。

靶式流量计一般安装在水平管道上。前直管段长度为15～40D，后直管段长度为5D。

<五>大管径流量测量仪表的选型

当管径大时，压损对能耗有显着影响。常规流量计价格贵，当压损大时，可根据情况选用笛形均速管、插入式涡街、插入式涡轮、电磁流量计、文丘里管、超声波流量计。

1.笛形均速管流量计

洁净气体、蒸汽、粘度小于0.3Pa·s的洁净液体的流量测量，当要求压力损失较小时，可选用笛形均速管流量计。

笛形均速管安装在水平管道上，直管段长度：上游不少于6～24D，下游不少于3～4D。

2.插入式涡轮流量计、插入式旋涡流量计、电磁流量计、文丘里管

<六>*流量测量仪表的选型

1.超声波流量计

凡能导声的流体均可选用超声波流量计，除一般介质外，对强腐蚀性、非导电、易燃易爆、放射性等恶劣条件下工作的介质，当无法采用接触式测量时，可采用超声波流量计。

2.质量流量计

需直接测量液体、高密度气体和浆体的质量流量时，可选用质量流量计。

质量流量计可以不受流体温度、压力、密度或粘度变化的影响而提供可靠的质量流量数据。

质量流量计可在任何方向安装，不需直管段。

<七>粉粒及块状固体流量测量仪表的选型

1.冲量式流量计

自由落下的粉粒及块状固体流量测量，当要求封闭传送物料时，宜选用冲量式流量计；冲量流量计适用于任意粒度的各种散料，且在尘埃极多的情况下也能准确计量，但散料的料重不得大于预定冲料板重量的5％。

冲量式流量计的安装，要求物料必须保证自由落下，不得有外加力作用于被测物体上。冲板安装角度、进料口与冲板间角度及高度有一定要求，并与量程选择有一定关系，选用前应进行计算。

2.电子皮带称

用于皮带输送的固体流量测量，安装在符合标准性能的皮带输送机上。其称框安装要求严格，称框在皮带上的位置与落料口的距离对测量精度都有影响，应选择好安装位置。

3.轨道衡

铁路货车的连续自动称量宜选择动态轨道衡。
