操作简便TURCK模拟量隔离栅IM33-22EX-HI/24VD

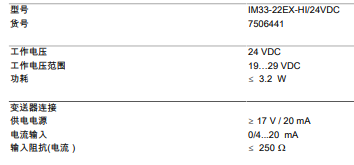

技术数据:
还可为有源2线制HART®变送器 (II) 和3线无源HART®变送器(I)供电。
上升时间(10…90 %) ð 50 ms
下降时间(90…10 %) ð 50 ms
测量精度（包括线性度、迟滞和重复性） ð 0.1 满量程的 %
参考温度 23 °C
温度漂移 ð 0.005 终值的%/K
储藏温度 -40…+80 °C
双通道HART®隔离变送器IM33-22EXHI/24VDC用于运行本安HART®危险区的双线变
送器 (III) 并将测量的信号传输到安全区。除了
模拟量信号，还可以双向传送HART®数字通讯信号。
相对湿度 ð 95 %
尺寸 110 x 18 x 110 mm
重量 197 g
安装说明 DIN 导轨 (NS35) 或面板
外壳材料 聚碳酸酯/ABS
电气连接 4排3针可拆卸的可拆卸的接线端子块，反极性保护，
螺丝旋紧的连接方式
端子横截面 1 x 2.5 mm2 / 2 x 1.5 mm2
固定扭矩 0.5 Nm
该设备具有 0/4…20 mA 输入和输出回路。绿色LED指示待运状态。
输入信号无干扰1:1传输，可用于安全区的输出。
带（2 mm）测试插孔的可插拔笼式弹簧夹端子可连接HART® 手持处理器。
可选线路监测断线/短路(ON/OFF 模式) ，输入电路、输出电路和供电电压的电偶隔离，速/低速和窗口功能的转速监测，工作范围在0.06... 600000/min，传感器控制交流电。到 EN 60947-5-6(NAMUR) ，连接三线传感器和外部电压源5... 30 VDC，2继电器和一个晶体管输出，脉冲分频器，电流输出0/4... 20mA，可逆，脉冲输出，可调模拟输出的情况下输入电路 FDT/DTM 与诊断功能 HART，
根据设备的功能范围，有宽度为18或27毫米的外壳，而他们是104毫米高。所有模块可以直接安装在一起，并可以通过电源总线供电。通用电源通用电源范围从20... 250 VUC，或20... 250 VAC/20... 125 VDC 为本质安全，新的 IM 模块可以连接到几乎所有的工业电力网络。通用电源方便了设备的选择，以及设备和备件的库存管理。可移动端子块可移动端子块极大地简化了安装和设备更换。终端被编码，从而防止交换错误。
