作用简介:
安全阀是用来限制液压系统压力的装置。当系统压力开始过安全阀的压力设置时，控制数量的液压流体通过罐口并将系统压力限制在阀门设置范围内。精细的增量调节确保了在宽压力范围内的调节。由于其两级平衡活塞设计，维克斯安全阀提供了具有非常低压力越特性的快速响应。平衡活塞安全阀之所以得名，是因为它在正常运行时处于液压平衡状态。进一步的细节将在第三部分中讨论。
然后液体流过孔 C 和腔 B，经过提升管进入腔 D，并通过活塞中心的排水孔下降到罐口。B 室的压力受到重弹簧设置的限制。当 A 腔内的压力过 A 腔足够大时，压力不平衡克服了轻弹簧的作用力，使活塞升高。多余的液体流经活塞底部进入油箱。

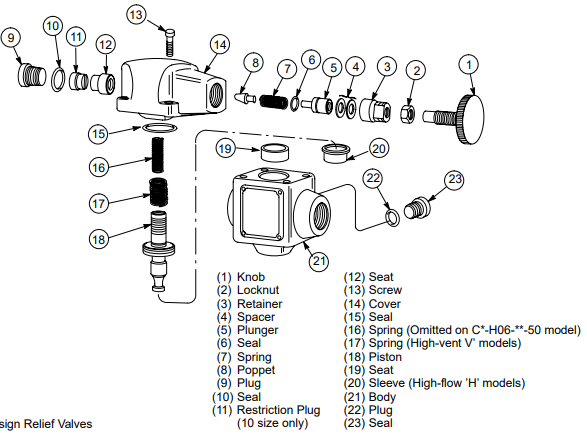

图1说明了基本的阀门操作。阀门的压力设置由调节螺杆位置决定，调节螺杆位置改变重弹簧的压缩。平衡活塞通常由轻弹簧固定在阀座上。系统压力存在于室 A 中，并通过孔 C 与室 B 连接。阀门的关闭位置如图1A 所示。在系统压力小于阀门设定值的情况下，引导阀通过弹簧力将阀座固定在阀座上。腔室 A 和腔室 B 中的压力通过孔口 C 均衡，因此，活塞在液压上处于平衡状态，并由光弹簧支撑在活塞座位上。
当系统压力低于阀门设定值时，提升管重新安装。控制流通过孔 C 停止和压力室 A 和 B 的压力再次有效地平衡。然后轻弹簧迫使活塞向阀座方向移动，同时孔 C 继续平衡腔 A 和腔 B 之间的压力。当平衡活塞靠着阀座关闭时，所有通过 C 孔的流动停止。
当需要维持系统中其他阀门的先导压力时，可以使用“高通风口”选项(模型代码中的“ V”)。此选项提供了更快的阀门排气(关闭)动作。由于使用了较重的活塞弹簧，当阀门排气时，保持较高的压力(大约80 PSIG)。安全阀可以通过以下方式将泵卸载到油箱: 将一个关闭阀连接到主安全阀的排气口。平衡活塞上方的腔室“ B”可以打开到油箱(见图1B)。这消除了平衡活塞顶部的压力。腔室内的压力“ A”克服了光弹簧，使平衡活塞失去平衡，并将所有的泵送转移到油箱。可以使用电磁控制的换向阀(C * 5)将流量排放到油箱。这种换向阀安装在标准安全阀的顶部，形成一个单独的封装。
