概述
H6 型微型环境空气质量监测系统是全天候户外自动监控终端，它是由数据采集平台和数据传输平台组成，数据采集平台可扩展多种传感器，实现不同的空气污染物监测功能。其采用钢质材料，能够适应全天候复杂环境，具备电子兼容 A 级设计，以及 IP55防尘、防溅水设计，功能完善、体积小巧、系统集成度高、坚固耐用，可在各种复杂环境下可靠工作。仪器带有机箱内部温度控制系统，可工作在外部环境温度为（-20～50）℃，适用范围广
工作原理
1、微型环境空气质量监测系统是一款数字式通用颗粒物浓度传感器，可以用于获得单位体积内空气中 0.3～10 微米悬浮颗粒物个数，即颗粒物浓度，并以数字接口形式输出，同时也可输出每种粒子的质量数据。采用电子切割可同时测量 PM 2.5 、 PM 10 浓度数据。
传感器采用激光散射原理。即令激光照射在空气中的悬浮颗粒物上产生散射，同时H6 型微型环境空气质量监测系统说明书在某一特定角度收集散射光，得到散射光强随时间变化的曲线。微处理器采集数据后，通过傅立叶变换得到时域与频域间的关系，随后经过一系列复杂算法得出颗粒物的等效粒径及单位体积内不同粒径的颗粒物数量
2 、空气污染物
采用电化学的方法，通过检测不同污染气体的化学反应，将反应结果转化为电学信号，来检测不同的污染浓度。
技术参数
气体因子技术参数
气体因子 | 测量范围（ppb） | 分辨率（ppb） | *低检出限（ppb） | 24 h漂移零 / ppb |
O3 | 0~1000 | 1 | ≤10 | 5%F.S |
NO2 | 0~1000 | 1 | ≤10 | 5%F.S |
CO | 0~20000 | 1 | ≤150 | 5%F.S |
SO2 | 0~1000 | 1 | ≤10 | 5%F.S |
H2S（可选） | 0~20000 | 1 | ≤150 | 5%F.S |
VOC（可选） | 0~40000 | 1 | ≤150 | 5%F.S |
颗粒物主要参数
测量范围 | PM2.5：（0~10000）μg/m³ PM10：（0~10000）μg/m³ | 示值误差 | ±15% |
采样流量 | 2L/min，精度±2.5%配旋风切割器 | 粒径 | PM2.5、PM10或TSP |
分辨率 | 0.1μg/m³ | 检测限 | 2μg/m³ |
数据存储能力 | 长达一年 | 进气口加热 | 进气管动态加热，自动温 湿度补偿 |
测量方法 | 光散+DHS动态加热 | USB接口 | 支持U盘数据导出 |
远程数据 查询 | 具备DTU模块，可远程查询仪器工作状态和实时测量数据 | 故障报警 | 实时显示故障报警 |
温度控制 | （10~60）℃可设，控温精度±1℃ | ||
主机尺寸、重量、功耗
仪器尺寸 | 长×宽×高（mm）：360×254×410 |
重量 | 约17 Kg |
功耗 | 约80 W |
主要特点：
• 无需更换采样切割器，可同时测量PM10、PM2.5质量浓度；
• 根据可追溯的参考标准现场进行校准；
• 选配零气校准模块；

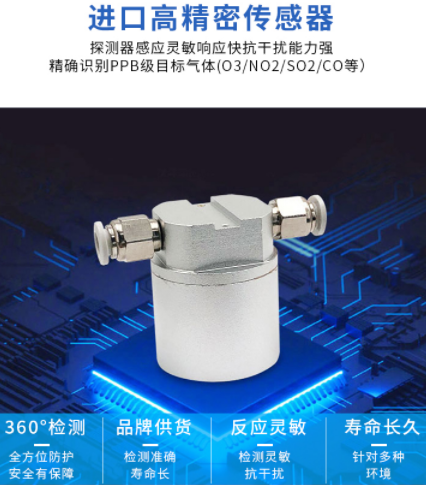

• 选用四电极高精度进口传感器；
• 模块化设计，配置任意组合，便于按需设定不同监测因子，适合大规模网格化布点；
• 电路采用工业级嵌入式处理器，可适合严苛室外环境，工作环境温度范围（-30~70）℃；
• 颗粒物采样采用动态加热控制，去除水雾对测量数据影响；
