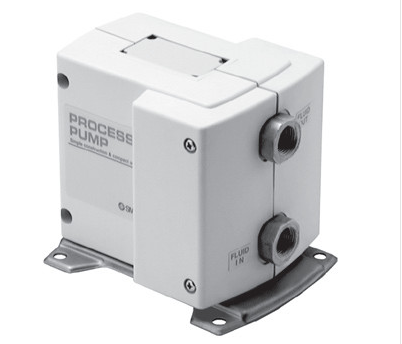

SMC隔膜泵PA3110-03
PA5110-06
PA5210-06
PA5120-06
PA5220-06
SMC 气动隔膜泵的使用方法
SMC双作用气控型隔膜泵的控制回路如下图。将减压阀的设定压力设定在0.2~0.7MPa，电磁阀一通电，泵便开始工作，但液体输出侧的球阀处于开启状态。泵开始工作前，泵内无液体（干状态），也能吸入液体。在干状态下的总线大吸入扬程为1m。让泵停止工作，让电磁阀断电，泵内气压力便从三通电磁阀泄掉。也可关闭液体输出侧的球阀让泵停止工作。输出流量的调节可利用球阀或节流阀进行。隔膜泵的输出流量若小于总线低流量要求，泵会犹豫工作不稳定而停止。若要求输出流量小于总线低流量，可在输出侧旁通回路来解决，确保泵内达到总线低流量。
PA3000·5000 系列 隔膜泵 自动运转型(内部切换型)/气控型(外部切换型)
追加小型、节能、输出量增加的主体材质聚丙烯（PP）
小型：高度185mm×宽度134mm×深度202mm
轻量：3.0kg（聚丙烯）
接液泵体材质
可选择PP（聚丙烯）、铝、不锈钢
隔膜材质1PTFE
驱动方式0自动运转
螺纹的种类-Rc
接管口径033/8"
可选项-无
订制规格-标准
备有自动运转型、气控型
字段描述字段取值取值描述
ATEX指令对应品-无
泵体大小33/8 基准
接液泵体材质1ADC12(铝)
SMC 气动隔膜泵的使用注意
1）液体流过时，在系统上方应设置排泄阀，包装不存在液封回路。
2）注意不要出现水锤压力。
3）输送易燃液体时，要防止泄露。
4）自动运转型应使用3通阀，不要使用2通阀。
5）气控型应使用中泄式5通电磁阀。
6）液体是否适合输送与液体的种类、添加物、浓度、温度等有关，故选定材质时要充分考虑。
7）泵内没有液体时不能长时间运转。
8）一旦发生逆压、逆流，会造成元件的破损和动作不良。注意接口不得接错。
9）膜片反复动作，故安装螺钉应牢固。
SMC隔膜泵PA3110-03
