SD96-EZ1复费率电力仪表江苏舜高-2022已更新
发布时间：2022-10-22
江苏舜高智能*研发生产SD96-EZ1复费率电力仪表，主要功能有：全点亮测量、电能计量、RS485通讯、数码管/液晶显示，外形美观，测量精度高、通讯稳定、模块化组合、导轨式安装、接线方便、全中文液晶显示。

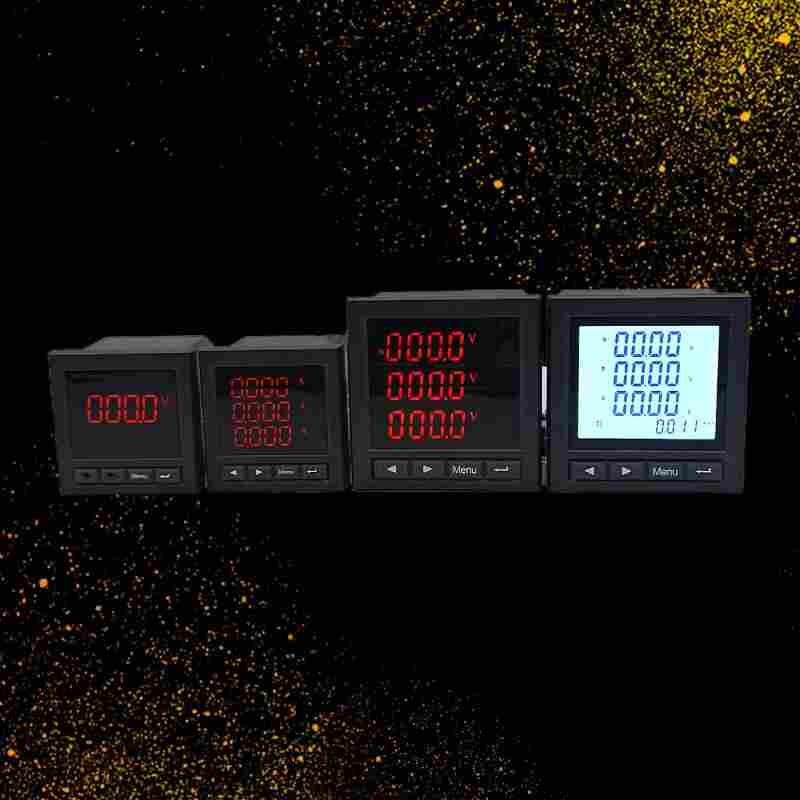

SD96-EZ1复费率电力仪表产品介绍
SD96-EZ1
多功能电力仪表是针对电力系统、工矿企业、公共设施、智能大厦等电力监控、智能控制、计量考核的应用场合设计的高精度、高可靠性、高的智能仪表产品。该系列仪表采用高精度AD芯片和高可靠性的MCU设计，可以测量三相电网中的所有电量参数如三相电压、三相电流、有功功率、无功功率、功率因数、电网频率、双向电能计量及THD等，具有标准电能脉冲和RS485通讯接口，可选多种扩展功能模块（开关量输入输出、模拟量输出、复费率电能统计、谐波分析等）。
SD96-EZ1复费率电力仪表功能特点
基本功能：
可测量三相/平均相电压、线电压、正序/负序/零序电压、三相/平均/零序电流、频率、三相有功/无功/功率因数、有功/无功/视在/功率因数等三十余项基本电参量
实时电度、复费率电度、历史电度、谐波电度（仅综合型和高级型）
支持需量统计和*值统计功能
时钟和事件记录功能
定值越限功能
相序检测功能
相序调整功能
3路有源开关量输入功能（仅综合型和高级型）
2路继电器输出功能（仅综合型和高级型）
标配1路RS485通讯接口，Modbus协议
部分电能质量分析功能（仅高级型）
适用于65kV以下电压等级
扩展功能：
可扩展8路有源或无源开关量输入
可扩展2路继电器输出
可扩展1路RS485通讯
扩展2路4-20mA模拟量输入
扩展2路4-20mA模拟量输出
扩展2路电能脉冲输出（1路有功电能脉冲输出和1路无功电能脉冲输出）
扩展1路Profibus-DP通讯
SD96-EZ1复费率电力仪表技术指标
工作电源：85VAC~265VAC/85VDC~265VDC,功耗<5w
模拟量采样率：64点/周期
可支持接线方式：三相四线制3CT、1CT和三相三线制3CT、2CT、1CT
RS485通讯：支持Modbus规约，通讯速率（600,1200,2400,4800,9600，19200），结点容量32个
通讯响应时间：20ms（9600bps）
使用环境：﹣20℃~60℃
湿度：95%不结露
绝缘符合DL478、振动符合GB7261-87、抗干扰符合GB6162
防护等级：面板IP54，壳体IP20
重量：0.5Kg
跟踪频率范围：45~65Hz（分辨率:0.02Hz）
精度：采集部分（U，I）0.2级，计算部分（P，Q，S）0.5级；（需0.2级订货时注明）
PT频率输入：二次侧220V或标准100V（输入连续过载到1.25倍额定值）；一次侧100V~35000V
CT额定输入：5A/1A（连续过载到2倍额定值），（订货时注明需求类型）
工作温度：LCD显示：-10℃~+45℃；LED显示：-10℃~+55℃
储存温度：-20℃~+70℃等
相对湿度：≤93%RH，不结露，无腐蚀性气体场所
海拔高度：≤2500m
安装使用说明
接线说明
当选用电压量程3×57.7/100V和3×100V时，应考虑使用外部PT，为了便于维护，建议使用接线排。
当选用电流量程1(2)A、1.5(6)A时，应使用外部CT。如果使用的CT上连有其他仪表，接线应采用串接方式，去除产品的电流输入连线之前，一定要先断开CT一次回路或者短接二次回路，为便于维护建议使用接线排。
要确保输入电压、电流相对应，相序一致，方向一致，否则会出现功率和电能等的数值和符号错误。
仪表可以工作在三相四线或者三相三线方式，用户应根据现场使用情况选择相应的接线方式。一般在没有中心线的情况下使用三相三线方式，在有中心线的情况下使用三相四线方式。需要注意的是现场的接线方式必须与表规定接线方式一致，否则仪表的测量数据不正确。
舜高智能售后服务政策
在接到售后服务信息后我方技术人员可满足用户要求赶赴现场进行服务。 C服务期限
服务期限为产品的整个正常使用寿命。
产品质量保证期为从产品投运开始的二年时间。 D服务费用
从产品验收合格正式运行之日起的质量保证期内，由于设备因素造成的损 坏，均由我公司负责免费维修、更换，由于人为(非我方人员;和自然灾害造成的损坏我公司负责维修、更换:收取成本费用。
产品质量保证期后产品的整个使用寿命期内，我公司负责产品的质量和故 障问题的处理，按照成本费用收取更换的零部件费用。
产品投运期如果需要技术服务与设计联络，由供需双方在签订合同时确定 具体服务内容，费用含于合同价中。 E项目地区售后服务队伍名称、资质及人员配置:
售后服务工作由我公司质量检验部负责。负责接受用户服务工作的反馈信 息及提供*的产品服务工作，售后服务工作队伍由售后服务工程师组成。 在众多重大工程中提供了的用户满意的服务。我方为我公司：“销售的所有设备提供终身服务’’
