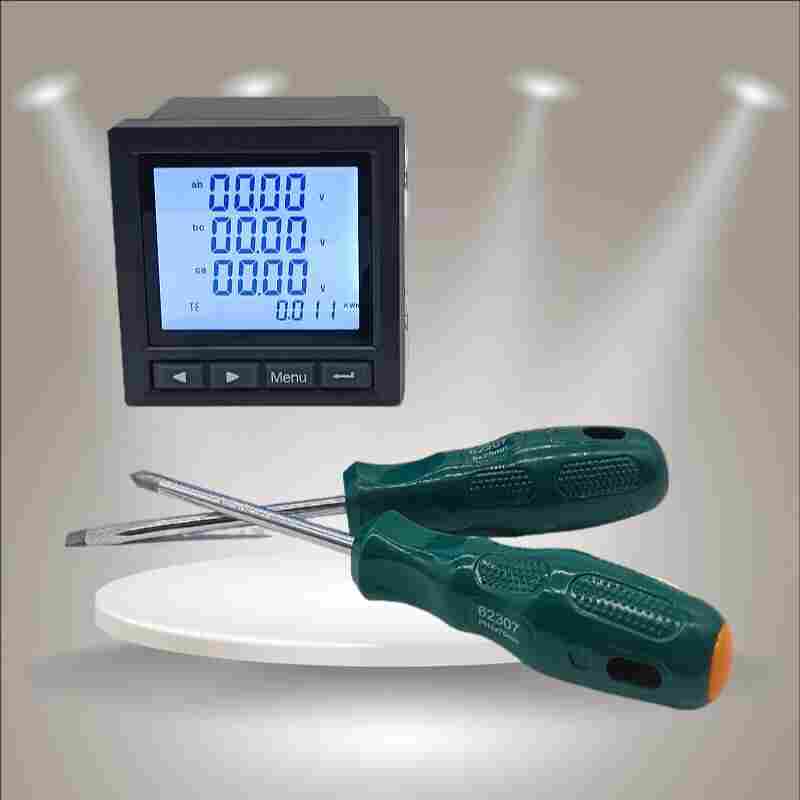

BRN-E221谐波仪表江苏舜高-2022已更新
发布时间：2022-10-22
江苏舜高智能*研发生产BRN-E221谐波仪表，主要功能有：全点亮测量、电能计量、RS485通讯、数码管/液晶显示，外形美观，测量精度高、通讯稳定、模块化组合、导轨式安装、接线方便、全中文液晶显示。
BRN-E221谐波仪表产品介绍
BRN-E221
多功能电力仪表能够高精度测量三相电网系统中所有常用的电量参数：三相电压、三相电流、有功功率、无功功率、功率因数、电网频率、有功电能、无功电能，并带有通讯接口和电能脉冲输出功能。采用MODBUS-RTU通讯协议，实现LED现场显示和远程RS-485数字通讯。具有安装方便、接线简单、维护便利、工程量小、现场可编程设置输入参数等特点，并且能够完成与业界不同PLC，工控计算机的组网通信。
BRN-E221谐波仪表功能特点
计量：有功电能准确度0.5S级
配电安全告警：具备电压异常、负荷异常、缺相等多种告警，前面板告警指示灯，弹出式告警信息，可通过继电器外接警铃和警灯，消除配电隐患
操作方便：视觉导向操作，提供中英文两种语言
安装方便：可拔插端子
坚强可靠：通讯口可承受交流380V强电而不损坏
BRN-E221谐波仪表技术指标
测量精度
电 压 0.2%
电 流 0.2%
有功功率 0.5%
无功功率 0.5%
视在功率 0.5%
功率因数 0.2%
有功电度 1%
无功电度 1%
频 率 0.2%
电流输入
额定电流：AC1A、5A 电流变比可设定
过载能力 1.2倍持续，瞬时10倍/10秒
负 荷 小于0.2VA
精 度 0.2%
阻抗：＜0.1Ω
电压输入
额定电压：AC100V、400V 电压变比可设定
过载能力：1.2倍持续，瞬时2倍/1秒
功耗：＜0.2VA
精 度：0.2%
阻抗：＞200kΩ
脉冲输出
输出方式:集电极开路的光耦脉冲，2路输出
脉冲常数: 10000、40000、160000 imp/kWh
通讯网络
标配1路RS485通讯接口，Modbus-RTU通讯协议
波特率38400、19200、9600、4800可设定
工作电源
交直流控制电源
工作范围：AC80-270V、DC90-350V
功 耗：＜1W
开关量输入
2、4或8路干接点输入，内置+5V电源
开关量输出
输出方式：2或4路继电器常开触点输出
触点容量：AC 250V/3A、DC 30V/3A
模拟量输出
输出方式：1、2或4路输出，0～20mA、4～20mA可编程
负载能力：≤500Ω
适用环境
工作温度：LCD显示：-10℃~+45℃；LED显示：-10℃~+55℃
储存温度：-20℃~+70℃
相对湿度：5%~95%不结露，无腐蚀性气体
海拔：≤2500m
安全（电气绝缘性质）
工频耐压：
电源、电压输入回路、电流输入回路两两之间AC2kV/1min；
电源与开关量输入回路、通讯回路、变送输出回路之间AC1.5kV/1min
绝缘电阻：输入、输出端对机壳>5MΩ
电力仪表安装尺寸（单位mm ）
Z的外形尺寸 80*80mm 深 75mm
Z的外形尺寸 96*96mm 深 75mm
Z的外形尺寸 120*120mm 深 75mm
安装使用说明
接线说明
当选用电压量程3×57.7/100V和3×100V时，应考虑使用外部PT，为了便于维护，建议使用接线排。
当选用电流量程1(2)A、1.5(6)A时，应使用外部CT。如果使用的CT上连有其他仪表，接线应采用串接方式，去除产品的电流输入连线之前，一定要先断开CT一次回路或者短接二次回路，为便于维护建议使用接线排。
要确保输入电压、电流相对应，相序一致，方向一致，否则会出现功率和电能等的数值和符号错误。
仪表可以工作在三相四线或者三相三线方式，用户应根据现场使用情况选择相应的接线方式。一般在没有中心线的情况下使用三相三线方式，在有中心线的情况下使用三相四线方式。需要注意的是现场的接线方式必须与表规定接线方式一致，否则仪表的测量数据不正确。
舜高智能售后服务政策
在保证期内所发现的缺陷买方应尽快通知我公司，说明其缺陷或损坏的程度以及要求弥补缺陷或损坏的办法。如因我公司所供货物制造质量问题出现货物故障时，我公司赔偿买方因此造成的直接损失，并尽快免费修复、更换、重新设计或修改、更新设备和材料中有缺陷的部分；而因买方使用不当原因出现货物故障时，我公司在接买方通知后，12小时内到达现场。帮助排除故障，修复或更换零部件，需更换零部件时，酌情收取成本费；如果我公司在收到通知后，在规定的时间内没有以合理的速度弥补缺陷，买方可采取必要的补救措施，但其风险和费用将由我公司承担，买方根据合同规定对我公司行使的其他权力不受影响。 在质保期满后，出现故障时，我公司仍将做好售后服务，及时处理解决，以优于市场的价格收取零部件费及人工费。
江苏舜高智能*研发生产BRN-E221谐波仪表，主要功能有：全点亮测量、电能计量、RS485通讯、数码管/液晶显示，外形美观，测量精度高、通讯稳定、模块化组合、导轨式安装、接线方便、全中文液晶显示。
