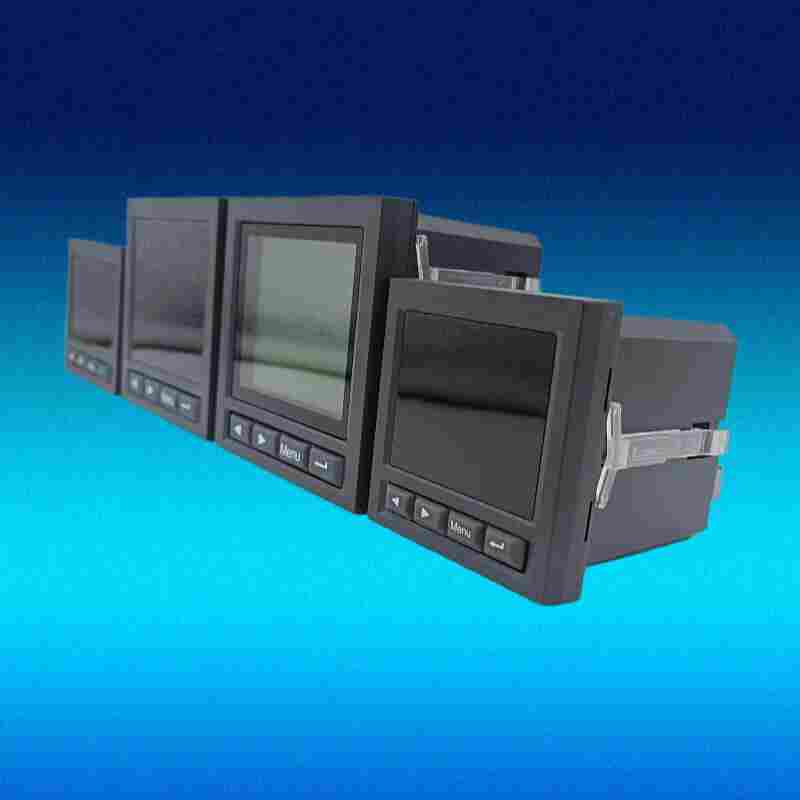

BRN-D300多功能电力仪表江苏舜高-2022已更新
发布时间：2022-10-22
江苏舜高智能*研发生产BRN-D300多功能电力仪表，主要功能有：全点亮测量、电能计量、RS485通讯、数码管/液晶显示，外形美观，测量精度高、通讯稳定、模块化组合、导轨式安装、接线方便、全中文液晶显示。
BRN-D300多功能电力仪表产品介绍
BRN-D300
多功能电力仪表能够高精度测量三相电网系统中所有常用的电量参数：三相电压、三相电流、有功功率、无功功率、功率因数、电网频率、有功电能、无功电能，并带有通讯接口和电能脉冲输出功能。采用MODBUS-RTU通讯协议，实现LED现场显示和远程RS-485数字通讯。具有安装方便、接线简单、维护便利、工程量小、现场可编程设置输入参数等特点，并且能够完成与业界不同PLC，工控计算机的组网通信。
BRN-D300多功能电力仪表功能特点
能高精度地测量所有常用的电力参数，如电压、电流、有功功率、无功功率、视在功率、频率、功率因数和电能等；
采用可视度高的LED来显示仪表测量参数和电网系统的运行信息，仪表面板带有四个编程按键，用户可以现场方便地实现显示切换、仪表参数设置，具有极高的灵活性；
RS485通讯接口，Modbus-RTU和Modbus-ASCII通讯规约，可以方便的与各种PLC、工业控制计算机通讯软件等实现组网；
路电能脉冲输出；
路模拟量（4-20mA/0-20mA）输出功能可实现电能和电量的变送输出功能（需硬件支持）；
4路开关量输入功能和4路开关量输出功能（需硬件支持）
BRN-D300多功能电力仪表技术指标
测量精度
电 压 0.2%
电 流 0.2%
有功功率 0.5%
无功功率 0.5%
视在功率 0.5%
功率因数 0.2%
有功电度 1%
无功电度 1%
频 率 0.2%
电流输入
额定电流：AC1A、5A 电流变比可设定
过载能力 1.2倍持续，瞬时10倍/10秒
负 荷 小于0.2VA
精 度 0.2%
阻抗：＜0.1Ω
电压输入
额定电压：AC100V、400V 电压变比可设定
过载能力：1.2倍持续，瞬时2倍/1秒
功耗：＜0.2VA
精 度：0.2%
阻抗：＞200kΩ
脉冲输出
输出方式:集电极开路的光耦脉冲，2路输出
脉冲常数: 10000、40000、160000 imp/kWh
通讯网络
标配1路RS485通讯接口，Modbus-RTU通讯协议
波特率38400、19200、9600、4800可设定
工作电源
交直流控制电源
工作范围：AC80-270V、DC90-350V
功 耗：＜1W
开关量输入
2、4或8路干接点输入，内置+5V电源
开关量输出
输出方式：2或4路继电器常开触点输出
触点容量：AC 250V/3A、DC 30V/3A
模拟量输出
输出方式：1、2或4路输出，0～20mA、4～20mA可编程
负载能力：≤500Ω
适用环境
工作温度：LCD显示：-10℃~+45℃；LED显示：-10℃~+55℃
储存温度：-20℃~+70℃
相对湿度：5%~95%不结露，无腐蚀性气体
海拔：≤2500m
安全（电气绝缘性质）
工频耐压：
电源、电压输入回路、电流输入回路两两之间AC2kV/1min；
电源与开关量输入回路、通讯回路、变送输出回路之间AC1.5kV/1min
绝缘电阻：输入、输出端对机壳>5MΩ
电力仪表安装尺寸（单位mm ）
Z的外形尺寸 80*80mm 深 75mm
Z的外形尺寸 96*96mm 深 75mm
Z的外形尺寸 120*120mm 深 75mm
安装使用说明
（1）为了检测仪表回路，一般情况下先从端子排上进行实验。因此要注意通过变压器二次侧向一次侧反向送电，必须先把相对应的电压二次侧回路断开。一般也要在端子排上把电流互感器二次测的回路滑片脱开。
（2）进行电压校验时，注意电压回路是否有电器元件导致所加的电压分压，造成数据的误差。
（3）若端子排线路复杂，无法进行试验，则可以直接把电压，电流加在仪表上，应注意要脱开外电路，所加电压线的触头应该保持一定间隙，防止短路。
（4）若发现所测电压，电流数据有微小波动时，因先检查是否所加频率是50HZ，然后先把电压，电流加到满量程，一般情况下可以消除波动。
（5）若发现所测的电压，电流，有功，无功的值与标准值有明显差异时，因先检查是否是回路问题，加错线或者相序弄等，然后在检查是否是该表变比问题，与之前所记录的电压互感器、电流互感器变比，进行比较。若设置错误，则对仪表进行设置，设置正确后，在进行校验。
（6）若发现所测电流表，功率表是显示负数，则要检查是否是所加电流极性错误。
舜高智能售后服务政策
1、为客户免费提供产品安装指导和维护培训；
2、保证产品在3年内计量精度达到要求；建立客户档案，定期进行产品质量跟踪服务；
3、建立完善售前、售中、售后服务网络，实行本地化服务。解决用户在使用产品过程中遇到技术难题或其他问题时的后顾之忧；
4、24小时响应客户需求；
5、接到客户故障投诉电话后24小时到位为客户服务；
江苏舜高智能*研发生产BRN-D300多功能电力仪表，主要功能有：全点亮测量、电能计量、RS485通讯、数码管/液晶显示，外形美观，测量精度高、通讯稳定、模块化组合、导轨式安装、接线方便、全中文液晶显示。
