PD800H-M14高精度数显多功能表江苏舜高-2022已更新
发布时间：2022-10-22
江苏舜高智能*研发生产PD800H-M14高精度数显多功能表，主要功能有：全点亮测量、电能计量、RS485通讯、数码管/液晶显示，外形美观，测量精度高、通讯稳定、模块化组合、导轨式安装、接线方便、全中文液晶显示。
PD800H-M14高精度数显多功能表产品介绍
PD800H-M14
多功能电力仪表能够高精度测量三相电网系统中常用的电量参数：三相电压、电流、有功功率、无功功率、功率因数、电网频率、有功电能，无功电能，并带有通讯接口t和两路电能脉冲。能够完成电量测量、电能计算、数据显示、采集及传输.
该仪表具备可编程安装式数显电表的所有功能，另外还有两路电能脉冲输出和四路开关量输入以及四象限电能测量。报警（或开关量）输出和变送输出均扩展为四路。

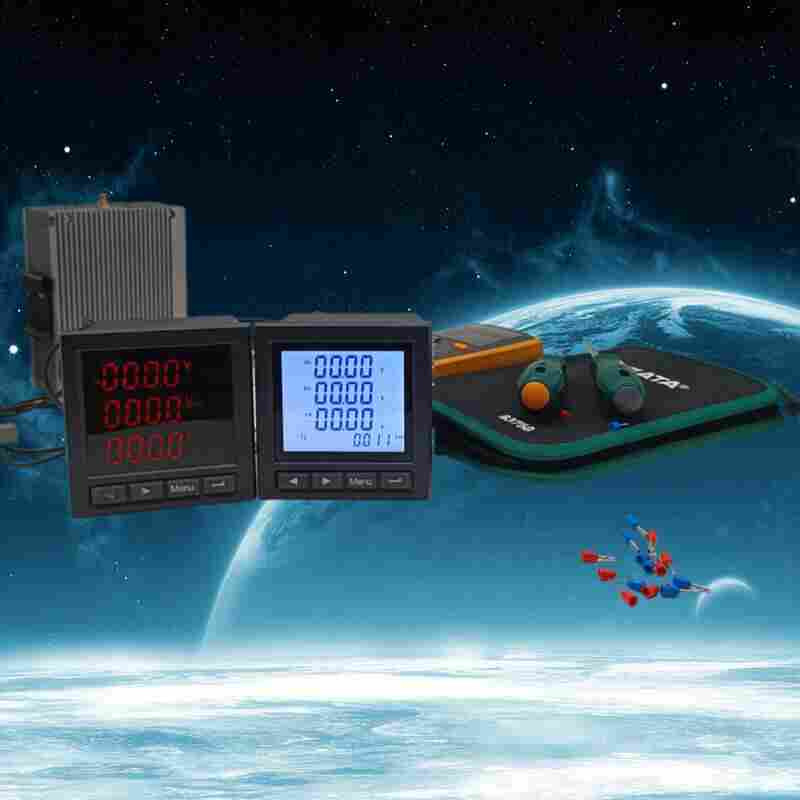

可同时测量电力线路中的电压（相电压或线电压）、电流、有功功率、无功功率、视在功率、功率因数、频率、四象限电能等30种电量参数，通过三排四位或两排六位LED数码管配合指示灯或LCD液晶显示。
PD800H-M14高精度数显多功能表功能特点
可测量三相相/线电压、三相电流、零序电流、三相有功/无功/视在/功率因数、有功/无功/视在/功率因数、频率、电流不平衡等三十余项基本电参量
电能计量
谐波测量（电压/电流畸变率，谐波含有率2nd~31st）
需量统计（电流，有功功率，无功功率，视在功率）
标配1路RS485通讯接口，Modbus协议
标配2路有源开关量输入，可扩展2路继电器输出
可扩展事件记录
可扩展复费率电能和历史电能统计
扩展后可达6路开关量输入和4路继电器输出或14路开关量输入和2路继电器输出
PD800H-M14高精度数显多功能表技术指标
产品标准
GB/T 22264.1-2008 安装式数字显示电测量仪表 第1部分：定义和通用要求
GB/T 22264.7-2008 安装式数字显示电测量仪表 第7部分：多功能仪表的特殊要求
GB/T 22264.8-2008 安装式数字显示电测量仪表 第8部分：的并验方法
GB/T 8 交流电测量设备-特殊要求-第22部分：静止式有功电能表(0.2S级和0.5S级)
GB/T 8 交流电测量设备-特殊要求-第23部分：静止式无功电能表(2级和3级)
DL/T 614-2007 多功能电能表
GB14287-2005 电气火灾监控系统
GB50045-95 高层民用建筑设计防火规范
GB50054-95 低压配电设计规范
GB50096 住宅设计规范
GB13955-2005 剩余电流动作保护装置的安装和运行
GB50016-2006 建筑设计防火规范
安装使用说明
1、关于通讯
1）仪表没有回送数据
答：首先确保仪表的通讯设置信息如从机地址、波特率、校验方式等与上位机要求一致：如果现场多块仪表通讯都没有数据回送，检测现场通讯总线的连接是否准确可靠，RS485转换器是否正常。如果只有单块或者少数仪表通讯异常，也要检查相应的通讯线，可以修改变换异常和正常仪表从机的地址来测试，排除或确认上位机软件问题，或者通过变换异常和正常仪表的安装位置来测试，排除或确认仪表故障。
2）仪表回送数据不准确
答：多功能电力仪表的通讯开放给客户的数据有一次电网float型数据和二次电网int/long型数据。请仔细阅读通讯地址表中关于数据存放地址和存放格式的说明，并确保按照相应的数据格式转换。客户去经销商那里索要MODBUS-RTU通讯协议测试软件MODSCAN，该软件遵循标准的MODBUS-RTU通讯协议，并且数据可以按照整型、浮点型、16进制等格式显示，能够直接与仪表显示数据比。
2、关于U、I、P等测量不准确
答：首先需要确保正确的电压和电流信号已经连接到仪表上，可以使用万用表来测量电压信号，必要的时候使用钳形表来测量电流信号。其次确保信号线的连接是正确的，比如电流信号的同名端（也就是进线端），以及各相的相序是否出错。多功能电力仪表可以观察功率界面显示，只有在反向送电情况下有功功率为负，一般使用情况下有功率符号为正，如果有功功率符号为负，有可能电流进出线接错，当然相序接错也会导致功率显示异常。另外需要注意的是仪表显示的电量为一次电网值，如果表内设置的电压电流互感器的倍率与实际使用互感器倍率不一致，也会导致仪表电量显示不准确。表内电压电流的量程出厂后不容许修改。接线网络可以按照现场实际接法修改，但编程菜单中接线方式的设置应与实际接线方式一致，否则也将导致错误的显示信息。
3、关于电能走字不准确电能数据不保存
答：1）仪表的电能累加是基于对功率的测量，先观测仪表的功率值与实际负荷是否相符。多功能电力仪表支持双向电能计量，在接线错误的情况下，有功功率为负的情况下，电能会累加到反向有功电能，正向有功电能不累加。在现场使用*多出现的问题是电流互感器进线和出线接反。多功能电力仪表均可以看到分相的带符号的有功功率，若功率为负则有可能是接线错。另外相序接错也会引起仪表电能走字异常。
2）电能数据不保存时，请查看仪表是否有负载，加上负载后仪表则继续累计。
4、仪表不亮
答：确保合适的辅助电源（AC/DC80-270V）已经加到仪表的辅助电源端子，过规定范围的辅助电源电压可能会损坏仪表，并且不能恢复。可以使用万用表来测量辅助电源的电压值，如果电源电压正常，仪表无任何显示，可以考虑断电重新上电，若仪表还不能正常显示的话请联系本公司技术服务部。
舜高智能售后服务政策
为了确保拼接屏幕显示系统工程的运行，我公司愿为整套系统提供高质量的服务，并特作如下*：
1) 从系统*终验收开通投入使用之日起，提供二十四个月的保修期。在此期间，设备 的所有硬软件因质量问题出现故障或不合格部分均由我司免费及时处理。
2) 系统设备的操作及日常维护工作由客户的技术人员负责，提供场地培训及指导。3) 设备安装后的所有技术服务，将由我公司的技术支持中心提供设备维护和本地售后 服务。
4) 客户维修中心设有零配件库，备有全套的备品备件，在24小时内提供系统任何需 要更换的备件，确保客户不会因为缺乏零件而耽误系统运行。
5) 保修期后，客户可与我公司签订年维修合同；我公司可提供能够优惠的液晶单元设 备终身保修服务（即只收取材料工本费）。
6) 我司将对所提供的设备提供长期的跟踪维护和技术支援。免费提供升级服务，硬件 升级服务仅收取成本费。
江苏舜高智能*研发生产PD800H-M14高精度数显多功能表，主要功能有：全点亮测量、电能计量、RS485通讯、数码管/液晶显示，外形美观，测量精度高、通讯稳定、模块化组合、导轨式安装、接线方便、全中文液晶显示。
