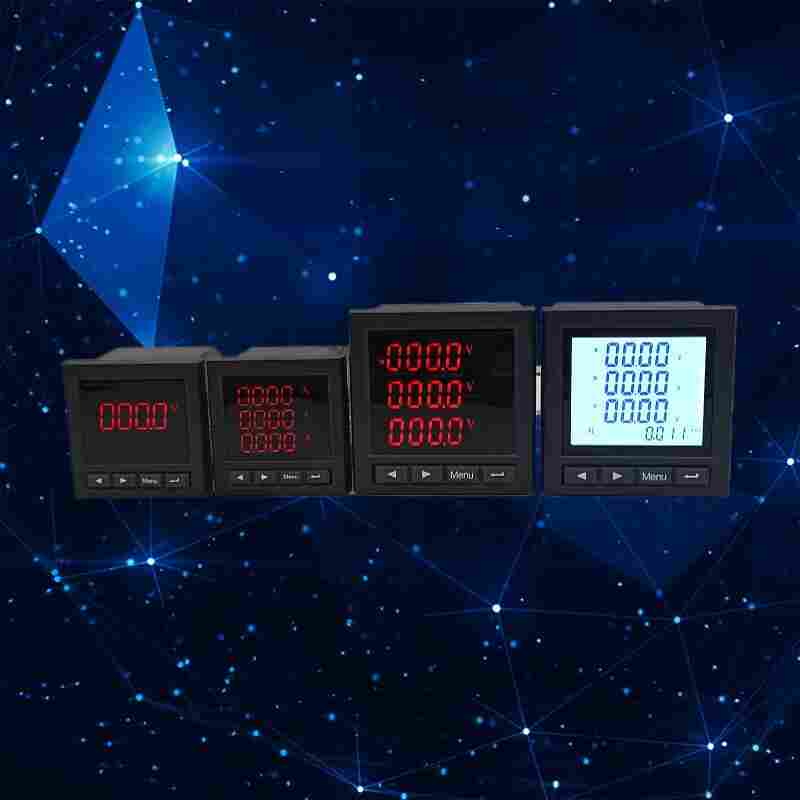

PZ80L-E4/H多功能谐波表江苏舜高-2022已更新
发布时间：2022-10-22
江苏舜高智能*研发生产PZ80L-E4/H多功能谐波表，主要功能有：全点亮测量、电能计量、RS485通讯、数码管/液晶显示，外形美观，测量精度高、通讯稳定、模块化组合、导轨式安装、接线方便、全中文液晶显示。
PZ80L-E4/H多功能谐波表产品介绍
PZ80L-E4/H
是一种具有可编程功能、自动化测量、LCD（或 LED）显示、电能累加、实时时钟、智能分析、数值记忆、数字通讯等功能为一体的智能三相综合电力参数监测仪表。该仪表具备同时测量电网中电流、电压、频率、有功功率、无功功率、视在功率、正反向有功电能、正反向无功电能、功率因数等电量的功能。适用于变压器、发电机组、电容器组和电动机等的分布式检测，电力电网、自动化控制系统的现场监测及工业自动化。
PZ80L-E4/H多功能谐波表功能特点
测量三相电流、中性线电流、三相电压/线电压、不平衡率、三相（）有功/无功/视在功率、（）功率因数、频率、有功/无功电能相角、不平衡等三十余项电参量；
支持2-31次谐波分析，谐波计算，电流K系数计算；
产品功能：电流、电压趋势记录、电压合格率统计、电力品质统计；
需量统计分析、SOE事件统计分析；
分时多费率统计分析，闰年、日历、时间自动切换，4种费率方式，**多可设置8个时间段；
电能表中存储近12个月的历史结算数据，电能结算日缺省为月末结算；
支持4路开关量输入、4路开关量输出；
支持2路模拟量输出、1路有功电能脉冲输出；
有功电能脉冲输出、无功电能脉；
PZ80L-E4/H多功能谐波表技术指标
工作温度：-20℃～+55℃
储存温度：-25℃～+70℃
相对湿度：≤90%RH
海拔：≤2500m
绝缘电阻：≥100MΩ
工频耐压：2kV/1min
面板防护等级：IP40（面板IP52）
电压范围：AC85V～265V/DC18～60V（可选）
功耗：＜5VA
引用标准：
GB/T 13978-1992
GB/T 13850-1998（IEC688-1992）
精度等级：0.5级、0.2级（有功电能0.5级、无功电能1.0级）
安装使用说明
一、安装方法
1、多功能网络仪表在固定的配电柜上，选择合适的地方开一个开孔尺寸的安装孔。
2、取出仪表，松开螺丝，取下固定夹。
3、将仪表安装插入配电柜的仪表孔中。
4、插入仪表的固定夹，固定螺丝。
注：L-N为辅助电源 请按仪表外壳接线图正确接线
二、使用方法
测量显示
多功能网络仪表可测量电网中的电力参数有：Ua、Ub、Uc（相电压）；Uab、Ubc、Uea（线电压）Ia、Ib、Ic(电流)；Pa、Pb、Pc、Ps（每相有功功率和有功功率）；Qa、Qb、Qc、Qs（每相无功功率和无功功率）；PFs（功率因数）；Ss（视在功率）；FR（频率）以及有功（无功）电能，所有的测量电量参数全部保存仪表内部的电量信息表中，通过仪表的数字通讯接口可访问采集这些数据。而对于不同的型号的仪表，其显示内容和方式却可能不一致，请参考具体的说明。
舜高智能售后服务政策
售后服务范围 工程验收合格后进入系统保修阶段，系统保修期为叁年。在此期间，设备及集成系统中出现非人为引起的质量问题出现故障或不合格部分，使用方应向我司出具详细的书面报告，说明问题的细节情况。我方将负责免费检测、维修（更换配件、更换产品）及系统调试，直至正常运行。 由于使用方对设备不被授权的修改、不正确的使用造成的设备 问题；由于战争、海啸、地震或其它不可抗拒因素所引起的故障或损伤等情况不在保修范围内。 系统保修结束后，我公司将对该系统实施终身维护计划，对于由于工作人员操作不当等人为因素造成的系统损坏，我方将收取适当的费用予以维修及恢复，同时，对于客户日后提出的系统扩展等需求，我方将提供软件升级支持及提供进的技术解决方案
江苏舜高智能*研发生产PZ80L-E4/H多功能谐波表，主要功能有：全点亮测量、电能计量、RS485通讯、数码管/液晶显示，外形美观，测量精度高、通讯稳定、模块化组合、导轨式安装、接线方便、全中文液晶显示。
