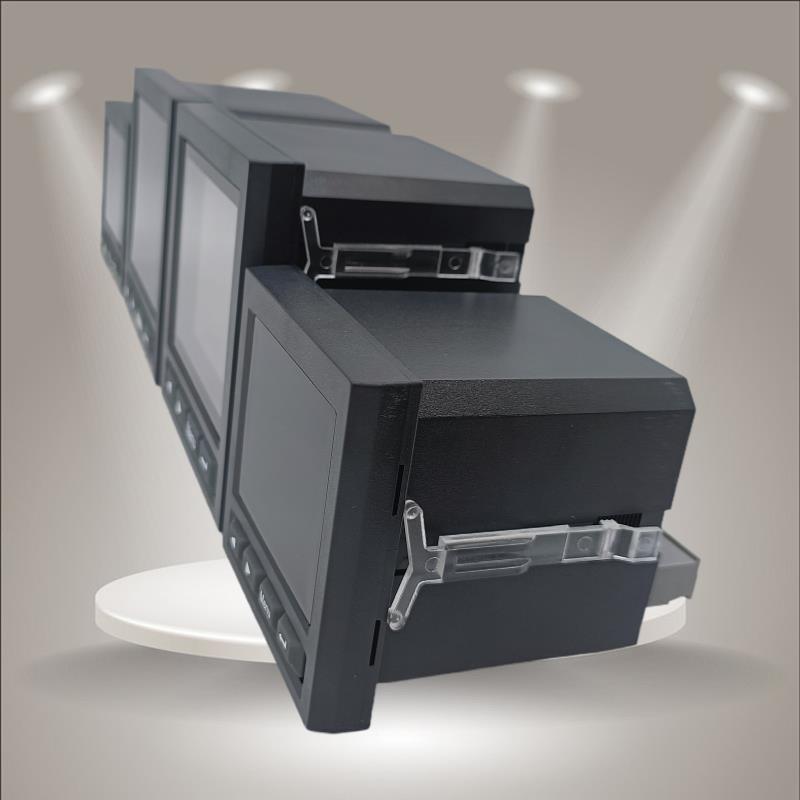

pmac625z三相智能电力仪表江苏舜高-2022已更新
发布时间：2022-10-22
江苏舜高智能*研发生产pmac625z三相智能电力仪表，主要功能有：全点亮测量、电能计量、RS485通讯、数码管/液晶显示，外形美观，测量精度高、通讯稳定、模块化组合、导轨式安装、接线方便、全中文液晶显示。
pmac625z三相智能电力仪表产品介绍
pmac625z
可编程智能电测仪表是针对电力系统、工矿企业、公用设施、智能大厦的电力监控需求而设计的智能仪表，它集成电力参数的测量(如单相或者三相的电流、电压、有功功率、无功功率、视在功率、频率、功率因数)以及电能监测和考核管理。采用高亮度 LED/LCD 显示界面，通过按键来实现参数设置和控制，非常适用于实时电力监控系统。可以直接取代常规电力变送器及测量仪表。作为一种智能化、数字化的前端采集元件，该仪表已广泛应用于各种控制系统、SCADA 系统和能源管理系统中。
pmac625z三相智能电力仪表功能特点
基本功能：
可测量三相/平均相电压、线电压、正序/负序/零序电压、三相/平均/零序电流、频率、三相有功/无功/功率因数、有功/无功/视在/功率因数等三十余项基本电参量
实时电度、复费率电度、历史电度、谐波电度（仅综合型和高级型）
支持需量统计和*值统计功能
时钟和事件记录功能
定值越限功能
相序检测功能
相序调整功能
3路有源开关量输入功能（仅综合型和高级型）
2路继电器输出功能（仅综合型和高级型）
标配1路RS485通讯接口，Modbus协议
部分电能质量分析功能（仅高级型）
适用于65kV以下电压等级
扩展功能：
可扩展8路有源或无源开关量输入
可扩展2路继电器输出
可扩展1路RS485通讯
扩展2路4-20mA模拟量输入
扩展2路4-20mA模拟量输出
扩展2路电能脉冲输出（1路有功电能脉冲输出和1路无功电能脉冲输出）
扩展1路Profibus-DP通讯
pmac625z三相智能电力仪表技术指标
测量精度
电 压 0.2%
电 流 0.2%
有功功率 0.5%
无功功率 0.5%
视在功率 0.5%
功率因数 0.2%
有功电度 1%
无功电度 1%
频 率 0.2%
电流输入
额定电流：AC1A、5A 电流变比可设定
过载能力 1.2倍持续，瞬时10倍/10秒
负 荷 小于0.2VA
精 度 0.2%
阻抗：＜0.1Ω
电压输入
额定电压：AC100V、400V 电压变比可设定
过载能力：1.2倍持续，瞬时2倍/1秒
功耗：＜0.2VA
精 度：0.2%
阻抗：＞200kΩ
脉冲输出
输出方式:集电极开路的光耦脉冲，2路输出
脉冲常数: 10000、40000、160000 imp/kWh
通讯网络
标配1路RS485通讯接口，Modbus-RTU通讯协议
波特率38400、19200、9600、4800可设定
工作电源
交直流控制电源
工作范围：AC80-270V、DC90-350V
功 耗：＜1W
开关量输入
2、4或8路干接点输入，内置+5V电源
开关量输出
输出方式：2或4路继电器常开触点输出
触点容量：AC 250V/3A、DC 30V/3A
模拟量输出
输出方式：1、2或4路输出，0～20mA、4～20mA可编程
负载能力：≤500Ω
适用环境
工作温度：LCD显示：-10℃~+45℃；LED显示：-10℃~+55℃
储存温度：-20℃~+70℃
相对湿度：5%~95%不结露，无腐蚀性气体
海拔：≤2500m
安全（电气绝缘性质）
工频耐压：
电源、电压输入回路、电流输入回路两两之间AC2kV/1min；
电源与开关量输入回路、通讯回路、变送输出回路之间AC1.5kV/1min
绝缘电阻：输入、输出端对机壳>5MΩ
电力仪表安装尺寸（单位mm ）
Z的外形尺寸 80*80mm 深 75mm
Z的外形尺寸 96*96mm 深 75mm
Z的外形尺寸 120*120mm 深 75mm
安装使用说明
1、辅助电源
多功能电力仪表辅助电源为开关电源，若不作特殊声明，提供的是AC/DC85~265V电源接口，保证所提供的电源适用于改系列的产品，所防止损坏产品。（DC供电时“1”为正，“2”为负）
A、建议在电源的火线上安装1A丝。
B、对于电力品质较差，建议在电源回路中安装浪涌器及快速脉冲群器等。
2、信号输入
采用每个测量通道单独采集的计算方式，保证使用时完全一致、对称，其具有多种接线方式，适用于不同的负载形式。
A、电压输入：输入电压应不高于产品的额定输入电压的120%，否则应考虑使用PT：在电压输入端安装1A丝;
B、电流输入：输入电流应不同于产品的额定输入电流（1A、5A）的120%，否则应使用外部CT：
如果使用的CT上连有其他仪表，接线应采用串接方式：
建议使用接线排，不要直接接CT，以便拆装：
去除产品的电流输入连接之前，一定要先断开CT一次回路或短接二次回路。
C、要确保输入电压、电流相序与接线图顺序一致，方向要一致，否则会现功率、电能的数值和符号错误！
D、仪表外部接线方式，要与内部网络设置相一致，三线三线NET=三相四线NET=设置不一致会导致电压或功率不正确。
舜高智能售后服务政策
设计原则：*的项目是以完设计开始。任何完设计都要通过恰当的产品去实现，我们不仅为不同要求的用户提供*的产品，更以*的眼光为客户挑选项目的产品；
目标控制：对成品进行严格检测，保证出厂产品质量；
生产控制：对任何产品的每一道工序进行严格检测，满足相关标准；
工程服务：公司配有经验丰富的*人员提供售后服务及技术培训，确保操作安装的*性和经济性，并使运行效果达到；
江苏舜高智能*研发生产pmac625z三相智能电力仪表，主要功能有：全点亮测量、电能计量、RS485通讯、数码管/液晶显示，外形美观，测量精度高、通讯稳定、模块化组合、导轨式安装、接线方便、全中文液晶显示。
