KD600多功能电力测控仪表江苏舜高-2022已更新
发布时间：2022-10-22
江苏舜高智能*研发生产KD600多功能电力测控仪表，主要功能有：全点亮测量、电能计量、RS485通讯、数码管/液晶显示，外形美观，测量精度高、通讯稳定、模块化组合、导轨式安装、接线方便、全中文液晶显示。

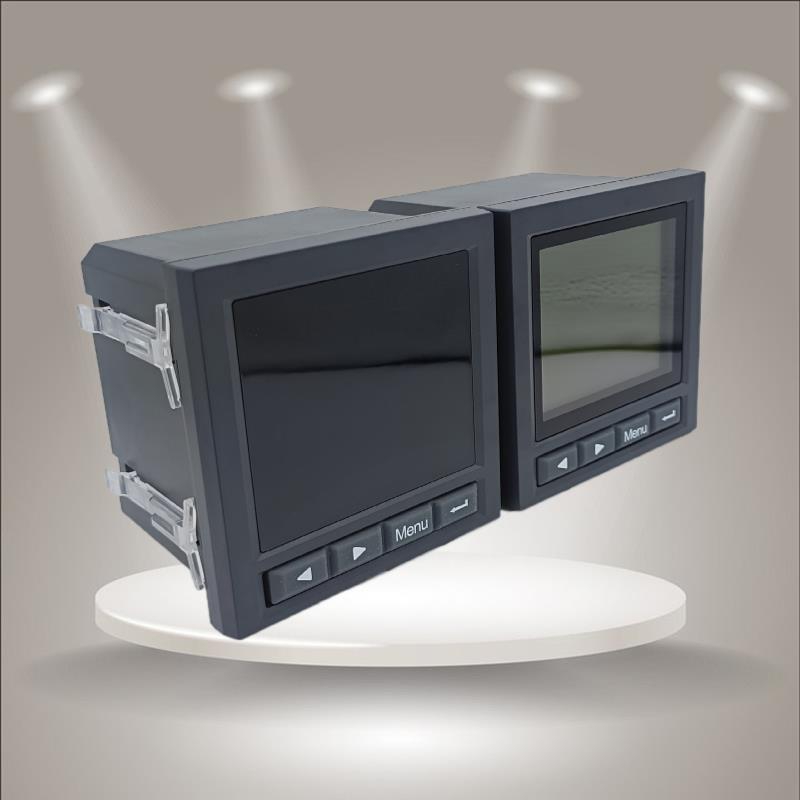

KD600多功能电力测控仪表产品介绍
KD600
智能电网与物联网的提出,给智能电力仪表带来了新的发展与机遇。用户端的智能化建设从通常意义上讲主要分为智能配电系统、能源管理系统、智能楼宇系统，这三大系统的建设都离不开智能电力仪表。在不同的应用场合，功能可以有不同的组合，大致分三类仪表,即监控与保护仪表、电能分析与管理仪表、电气安全仪表。
KD600多功能电力测控仪表功能特点
测量三相电流、中性线电流、三相电压/线电压、不平衡率、三相（）有功/无功/视在功率、（）功率因数、频率、有功/无功电能相角、不平衡等三十余项电参量；
支持2-31次谐波分析，谐波计算，电流K系数计算；
产品功能：电流、电压趋势记录、电压合格率统计、电力品质统计；
需量统计分析、SOE事件统计分析；
分时多费率统计分析，闰年、日历、时间自动切换，4种费率方式，**多可设置8个时间段；
电能表中存储近12个月的历史结算数据，电能结算日缺省为月末结算；
支持4路开关量输入、4路开关量输出；
支持2路模拟量输出、1路有功电能脉冲输出；
有功电能脉冲输出、无功电能脉；
KD600多功能电力测控仪表技术指标
测量精度
电压：0.5级
电流：0.5级
有功功率：0.5级
无功功率：0.5级
功率因数：0.5级
频率：±0.02Hz
有功电能：0.5S级或0.2S级
无功电能：1级或2级
信号输入
接线方式：三相四线、三相三线
额定电压：AC 57.7V、AC 100V、AC 220V、AC 380V
额定电流：AC 1A、AC 5A
过负载：电压：1.2倍(持续)，2倍/1秒(瞬时) 电流：1.2倍(持续)，10倍/5秒(瞬时)
功耗：电压：<1VA/相，电流：<0.4VA/相
阻抗：电压：>300kΩ，电流：<20mΩ
频率：45~65Hz
辅助电源
工作范围：AC/DC：80V~270V
功耗：<4VA
功能模块
通讯接口：支持1路RS-485通讯，Modbus-RTU协议 波特率：1200~9600bps，默认2400 bps
开关量输入：支持4路干结点输入
开关量输出：支持3路继电器输出，容量：AC 250V/5A，DC 30V/5A
变送输出：支持1路模拟量输出：0/4~20mA或0~5/10V
电能脉冲输出：支持2路电能脉冲输出，常数：8000imp/KWh(Kvarh)
环境
工作温度：-10℃~+55℃
存储温度：-25℃~+70℃
相对湿度：≤93%，无腐蚀性气体场所
海拔：≤2500m
安全
绝缘电阻：>100MΩ
交流耐压：AC 2KV
电磁兼容性能
静电放电：4级
电快速瞬变脉冲群：4级
浪涌(冲击)：4级
外形尺寸
面框尺寸(mm)：120×120；80×80；96×48；96×96；80×80；48×48；120x60；160x80
开孔尺寸(mm)：111×111；76×76；92×45；92×92；68×68；45×45；114x56；152x76
安装使用说明
一、安装方法
1、多功能网络仪表在固定的配电柜上，选择合适的地方开一个开孔尺寸的安装孔。
2、取出仪表，松开螺丝，取下固定夹。
3、将仪表安装插入配电柜的仪表孔中。
4、插入仪表的固定夹，固定螺丝。
注：L-N为辅助电源 请按仪表外壳接线图正确接线
二、使用方法
测量显示
多功能网络仪表可测量电网中的电力参数有：Ua、Ub、Uc（相电压）；Uab、Ubc、Uea（线电压）Ia、Ib、Ic(电流)；Pa、Pb、Pc、Ps（每相有功功率和有功功率）；Qa、Qb、Qc、Qs（每相无功功率和无功功率）；PFs（功率因数）；Ss（视在功率）；FR（频率）以及有功（无功）电能，所有的测量电量参数全部保存仪表内部的电量信息表中，通过仪表的数字通讯接口可访问采集这些数据。而对于不同的型号的仪表，其显示内容和方式却可能不一致，请参考具体的说明。
舜高智能售后服务政策
“三包服务”细则：按照《三包规定》，符合三包规定的期限内消费者可 以凭 和保修卡要求获得以下服务： （1） 如果商品在出售之日起7日内，消费者所购买的产品出现《三包规定》所列性能故障，消费者可以要求修理，更换或退货。 （2） 如果商品在出售之日起第8日至第15日内，消费者所购买的产品出现《三包规定》所列性能故障，消费者可以要求修理或更换。 （3）如果在商品三包期内，消费者所购买的产品出现《三包规定》所列性能故障，且经两次修理仍不能正常使用的，凭维修者提供的维修记录消费者可 以要 求免费调换同型号同规格的商品。
江苏舜高智能*研发生产KD600多功能电力测控仪表，主要功能有：全点亮测量、电能计量、RS485通讯、数码管/液晶显示，外形美观，测量精度高、通讯稳定、模块化组合、导轨式安装、接线方便、全中文液晶显示。
