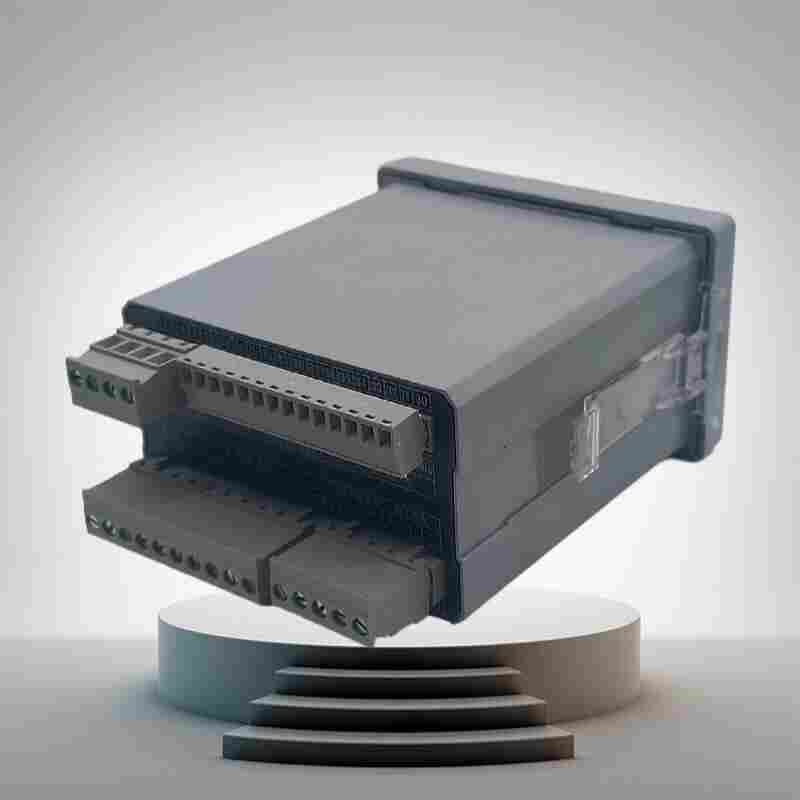

ST501FA-100电动机保护器660V江苏舜-2022已更新
发布时间：2022-10-24
江苏舜高智能*研发生产ST501FA-100电动机保护器660V，保护功能，全中文液晶显示，分体式安装，可选配RS485通讯、4-20mA模拟量输出、Profibus-DP通讯及温度保护、漏电保护、单相接地故障保护等功能。欢迎广大客户前来咨询采购！
ST501FA-100电动机保护器660V产品介绍
系列电动机智能保护器系统。是我公司在生产过程中积累现场各方经验与单片机高科技的结晶，核心部分采用国外弄的十六位AD单片微机。它具有抗干扰能力强、工作稳定可靠、精度高、产品参数的设定简单方便和数字化、智能化、网络化等特点，可满足更高层次用户的要求。它主要适用于发电、建材、石油、化工、冶金、轻工、纺织、煤炭等工业电动机及三机电力馈电系统的保护，具有三相不平衡、轻载、过载、缺相、过欠压、漏电、堵转、短路、的功能保护和支持多种的启停控制。本机具有RS-485远程通讯接口，支持MODBUS-RTU协议和模拟量4-20MA输出功能，方便了和LC、DCS及后台机组组成网络系统。可在后台机对现场设备进行操控、运行状态监视和故障查询等。
电动机智能保护装置是按IEC 标准开发的智能化、网络化、数字化低压电动机保护测控装置；其改变了传统的电动机保护与控制模式，取代了热继电器，电流互感器，中间继电器，变送器等常规电器元件，在实现保护、测量、控制一体化的同时，将*的网络通讯技术和分布式智能技术溶入MCC 控制中心中；从而为工业生产过程控制提供了科学有效的现场级保护、测控单元。具有过负载、电流不平衡、接地/漏电、欠电流、堵转、欠压、过压、欠功率、起动加速时等多种数字式保护功能，满足直接起动，双向起动、星/三角起动等起动方式；丰富的记录功能，可记录多次故障发生时参数瞬时值，指导故障分析；保护功能配置灵活，方便用户兼顾安全生产和连续生产的平衡；保护控制模块与显示操作单元采用分体安装结构，安装/维护极为灵活；实现电动机回路的三相电流、接地电流等多种电参数的测量；可与RTU、PLC 及多种微机工控组态软件（iFIX、WinCC、Intouch、组态王、MCGS）实现网络通讯，构成分布式综合电力监控系统。
ST501FA-100电动机保护器660V功能特点
1、保护功能：对三相电流过流保护、工作电压保护、漏电保护、三相不平衡保护、断相保护、堵转保护、短路保护、欠载保护保护、启动时保护、接地故障保护、接触器状态的实时监测保护。各种功能具有相互独立，相互之间操作互不影响。
2、控制功能：直接起动、直接旁路起正反转起动、星三角起动、变压器自耦起动、软起动器起动、远程起动、多方起动控制。
3、显示监测：运行状态、三相电流、电压、漏电电流、故障信息等
4、设定功能：可对额定电流设定、启动时间设定1-250、启动方式设置、启动方式转换时间的设置、通讯地址1-255、过载保护的设定、堵转保护、不平衡保护、接地保护、短路保护、漏电保护、欠载保护、过压保护、欠压保护、20MA对应值的设定、温度保护、模拟量保护的设定、外部故障、控制继电器J2、控制继电器J3、控制继电器J4。
ST501FA-100电动机保护器660V技术指标
1、反时限保护：本保护装置具有过流反时限延时保护功能，如图一。
2、过流保护：根据电机额定电流大小在保护器规格范围内任意设定额定电流值，运行电流值大于设定值时，按运动作特性的曲线动作。
3、断相保护：电动机电源有一机缺相时（三相电流不平衡值设为60％可根据用户要求设定），保护装置在3秒内动作。
4、堵转保护：当电动机运行电流大于设定电流值5倍时，保护装置在2秒内动作。
5、 短路保护：任意一相电流达到8Ie电流时，保护装置在0.2秒内动作。
6、 启动延时时间：1-99秒内可调。
7、 输出继电器触头容量：250VC7A。
8、 电流显示误差：≤1.5％。
9、 具有启动延时功能：避开启动时大电流和过电流动作时分开。
10、轻载保护：当电流值小于设定的轻载保护设定值时，保护装置在30秒内动作。
11、漏电（接地）保护：漏电电流大于漏电设定值时保护装置在0.3秒内动作。
12、 4-20mA电流输出精度：0.3%F-S（20mA对应的是额定电流值的2倍）。
13、具有R485串行过程通讯接口与计算机可构成256台保护器常规保护控制网络，能远程设定数据、控制启动停止、显示报警等。
14、星三角转换时：星三角转换时间小于启动延时时间3秒。
15、追忆功能：可存储近期电机所发生的三次故障记录。并可按移位键取出*近一次电机发生的故障代号，再按一次显示前一次故障代号。
ST501FA-100电动机保护器660V行业背景
差距，目前我国电机保护控制技术水平与世界**相比，还有一定差距。其技术含量低、品种和功能少、参数精度低、生产工艺落后、企业规模小、产品未形成系列化、普及应用程度低，电动机保护不足。在我国加入经济一体化的，面临国外*产品的长驱直人，我国电机保护控制技术尚不具备与之抗衡、竞争市场的能力。因此尽快提高我国电机保护控制科技水平已刻不容缓。电机保护控制装置发展趋势与电机配套前景，电机保护控制理论研究和新技术的突破理论的新研究通过故障建模和仿真计算，并引入序分量、谐波分量、阻抗量、相位量、突变量等多种对电机故障敏感的检测量作判据和小波分析、神经网络等技术进入电机保护控制领域，不但大大提高了保护控制装置的灵敏度和精度而且对轻微故障的检测和保护方面的理论研究都取得了突破性进展。
江苏舜高智能*研发生产ST501FA-100电动机保护器660V，保护功能，全中文液晶显示，分体式安装，可选配RS485通讯、4-20mA模拟量输出、Profibus-DP通讯及温度保护、漏电保护、单相接地故障保护等功能。欢迎广大客户前来咨询采购！
