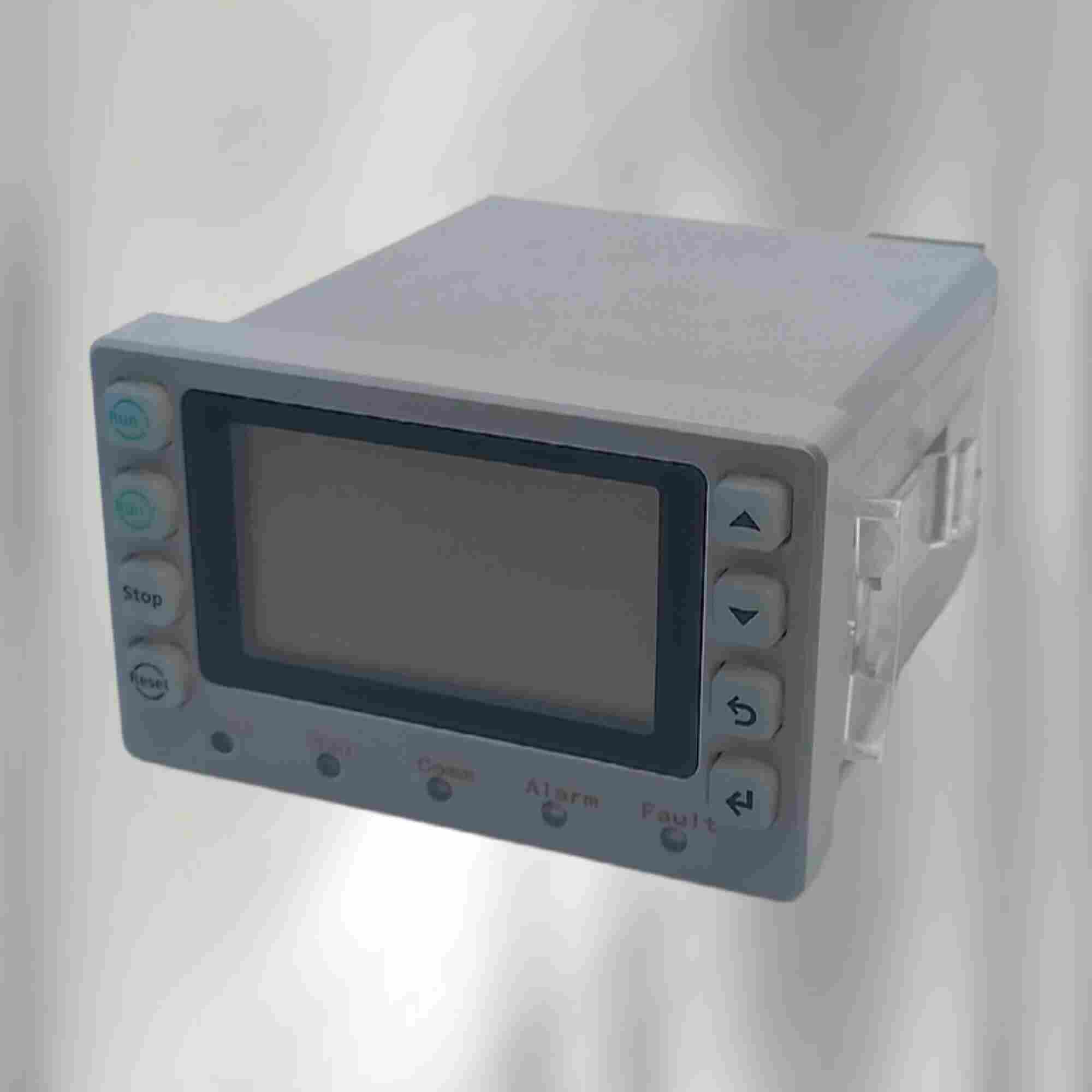

PMAC801-A一体式电动机保护器江苏舜-2022已更新
发布时间：2022-10-24
江苏舜高智能*研发生产PMAC801-A一体式电动机保护器，保护功能，全中文液晶显示，分体式安装，可选配RS485通讯、4-20mA模拟量输出、Profibus-DP通讯及温度保护、漏电保护、单相接地故障保护等功能。欢迎广大客户前来咨询采购！
PMAC801-A一体式电动机保护器产品介绍
系列电动机保护测控装置，是智能化、网络化、数字化、检测监控、保护于一体的高新技术产品。将*的网络通讯技术和分布式智能技术溶入MCC控制中心，从而为工业生产过程控制提供了科学有效的现场保护，测控单元。
低压电动机保护是低压电动机在各种应用场合产生的故障诊断而开发的智能电动机保护装置。低压电动机保护器，具有过载、断相、不平衡、欠载、接地/漏电、堵转等保护功能。可与接触器、电动机起动器等电器元件构成电动机控制保护单元，具有远程自动控制、现场直接控制、面板指示、信号报警、现场总线通信等功能。可广泛应用于煤矿、石化、冶炼、电力、建筑等行业的配电领域。
PMAC801-A一体式电动机保护器功能特点
电流规格
保护器的电流规格分为以下：1A、6.3A、25A、63A、100A、250A、630A。电流小于100A时，电机电缆线可直接穿过保护器自带的电流互感器，当电流大于100A时采用外置的电流互感器，电机电缆线穿过外置的电流互感器，互感器输出的二次线穿过保护器自带的电流互感器。
远方遥控输出，用户面板控制输出
输入与输出采用可编程逻辑控制，轻松实现控制联锁、互锁
采用汉字大液晶，显示各种测量数据，开关量输入状态、继电器输出状态、通讯状态，时钟，SOE 信息等，各种信息一目了然。
PMAC801-A一体式电动机保护器技术指标
1、反时限保护：本保护装置具有过流反时限延时保护功能，如图一。
2、过流保护：根据电机额定电流大小在保护器规格范围内任意设定额定电流值，运行电流值大于设定值时，按运动作特性的曲线动作。
3、断相保护：电动机电源有一机缺相时（三相电流不平衡值设为60％可根据用户要求设定），保护装置在3秒内动作。
4、堵转保护：当电动机运行电流大于设定电流值5倍时，保护装置在2秒内动作。
5、 短路保护：任意一相电流达到8Ie电流时，保护装置在0.2秒内动作。
6、 启动延时时间：1-99秒内可调。
7、 输出继电器触头容量：250VC7A。
8、 电流显示误差：≤1.5％。
9、 具有启动延时功能：避开启动时大电流和过电流动作时分开。
10、轻载保护：当电流值小于设定的轻载保护设定值时，保护装置在30秒内动作。
11、漏电（接地）保护：漏电电流大于漏电设定值时保护装置在0.3秒内动作。
12、 4-20mA电流输出精度：0.3%F-S（20mA对应的是额定电流值的2倍）。
13、具有R485串行过程通讯接口与计算机可构成256台保护器常规保护控制网络，能远程设定数据、控制启动停止、显示报警等。
14、星三角转换时：星三角转换时间小于启动延时时间3秒。
15、追忆功能：可存储近期电机所发生的三次故障记录。并可按移位键取出*近一次电机发生的故障代号，再按一次显示前一次故障代号。
PMAC801-A一体式电动机保护器行业背景
数字电子式电动机保护器（电机保护器）主要以单片机作为控制器，可实现电机的智能化综合保护，有的还具有远程通讯功能，可在PC机上实现对多达256台联网的电机实现在线综合监视与控制，在采样和整定精度方面有质的飞跃，可对采样信号进行软件非线性校正，并可实现真有效值计算，从而极大地降低了被测信号波形畸变的影响，真正实现了高精度采样，在整定方面采用数字设定，通过键盘由用户自行现场设定，不存在误差，还可为过载保护设置多条更科学的反时限曲线。因为采用了单片机就使得在相同硬件条件下集多种功能与一体的综合保护器的出现成为可能，例如，上海万谱*近研制*的SWJ2系列电动机保护器（电机保护器）就具有远程通讯、声光报警、过载、堵转、短路、漏电、欠流、故障记忆等多种功能，它采用交流采样技术、多点线性校正技术、量程自动切换技术，使其在1A-100A或10A-1000A的测量范围内都能保持很高的采样精度，在同类产品中处于地位。随着微电子技术的发展，电动机保护器（电机保护器）正朝着智能化，综合化，高精度，高可靠方向发展。
江苏舜高智能*研发生产PMAC801-A一体式电动机保护器，保护功能，全中文液晶显示，分体式安装，可选配RS485通讯、4-20mA模拟量输出、Profibus-DP通讯及温度保护、漏电保护、单相接地故障保护等功能。欢迎广大客户前来咨询采购！
