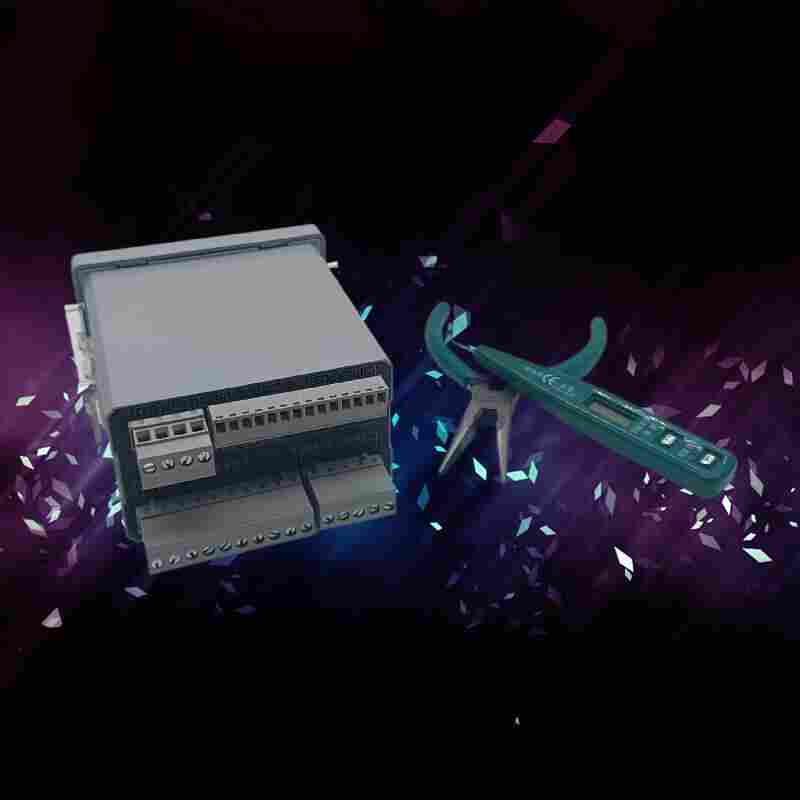

ST503F-H-25A全中文液晶显示电动机保护器江苏舜-2022已更新
发布时间：2022-10-25
江苏舜高智能*研发生产ST503F-H-25A全中文液晶显示电动机保护器，保护功能，全中文液晶显示，分体式安装，可选配RS485通讯、4-20mA模拟量输出、Profibus-DP通讯及温度保护、漏电保护、单相接地故障保护等功能。欢迎广大客户前来咨询采购！
ST503F-H-25A全中文液晶显示电动机保护器产品介绍
对于每一个电机回路，需要配置独立的 监控器来进行保护与控制。监控器标准的配置，完善的功能，大大简化了传统意义上的电机回路的维护，降低了设备维护成本，从而为工业生产过程控制提供了科学有效的现场级保护、测控单元。 微机保护监控装置适用于AC660V及以下低压系统，作为低压电动机馈线终端的保护、监测和控制的新一代智能化综合装置。除了*的电动机保护、监控功能外，还提供了设备维护和运行记录、跳闸记录和定额参数等重要信息，为现代化的设备管理带来很大的便利。
监控器为电机提供的完善保护，避免因电机过载、欠载、堵转、接地／漏电、欠压、过压、断相及三相电流不平衡、馈线电路保护等可能导致的生产事故，限度地保证设备运行的有效性与安全性。监控器通过 RS485接口，能与多种微机工控组态软件实现网络通讯，还可以通过输出模拟量4~20mA的方式与DCS系统连接， 把电机运行参数传送出去，构成分布式综合电力监控系统。
ST503F-H-25A全中文液晶显示电动机保护器功能特点
具有过负载、电流不平衡、接地/漏电、欠电流、堵转、欠压、过压、欠功率、起动加速时等多种数字式保护功能，满足直接起动，双向起动、星/三角起动等起动方式；
丰富的记录功能，可记录多次故障发生时参数瞬时值，指导故障分析；
保护功能配置灵活，方便用户兼顾安全生产和连续生产的平衡；
保护控制模块与显示操作单元采用分体安装结构，安装/维护极为灵活；
实现电动机回路的三相电流、接地电流等多种电参数的测量；
可与RTU、PLC 及多种微机工控组态软件（iFIX、WinCC、Intouch、组态王、MCGS）实现网络通讯，构成分布式综合电力监控系统。
ST503F-H-25A全中文液晶显示电动机保护器技术指标
触点容量：AC220V/5A AC308V/3A电寿命≥10次
触点特性：触点J1公共常开常闭，触点J2常开，若需特制订购生产。（以外壳接线图为准）
通迅接口：RS185串行数字接口，通信距离≤1200米
允许误差：±5%
分体显示：距离小于5m标准配置80cm
设置功能：根据电动机的额定电流值设置保护参数
配比功能：在200A以下的保护器不需配置互感器，大于200A以上的保护器需要配置电流互感器。
例如400A规格需要配400A/5A的电流互感器
通迅协议：支持厂内自行编制、MODBUS等各种通迅协议。
ST503F-H-25A全中文液晶显示电动机保护器行业背景
断相保护断相保护是采用电压检测法或电流检测法取样和三相不平衡原理。由电子分立元件或集成电路构成。但在实际应用中电压的波动或网络负荷的不平衡，使电机的工作电压难以平衡。因此很容易误动，且只能在某种断相故障发生时动作，断相保护范围很小。综合保护、多功能保护综合保护是采取正序、负序、零序和过电流等方法检测线电流的变化原理，已由晶体管电路发展到集成电路、厚模电路或集成电路。除具有断相保护功能外，还具有过负荷、堵转、三相不平衡保护功能。但只能在某种断相和一定范围内过负荷故障时动作，它对通风不畅、环温过高、扫膛等故障无保护作用。有的综合保护还具有漏电保护以及故障指示和数码管（液晶）显示等功能。
江苏舜高智能*研发生产ST503F-H-25A全中文液晶显示电动机保护器，保护功能，全中文液晶显示，分体式安装，可选配RS485通讯、4-20mA模拟量输出、Profibus-DP通讯及温度保护、漏电保护、单相接地故障保护等功能。欢迎广大客户前来咨询采购！
