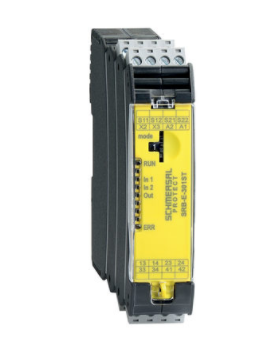

SRB-E-301ST SRB-E-301ST-CC施迈赛安全栅
AZ 16 ZVK-M20
AZ 16 ZVK-M20-1762
AZ 16 ZVK-ST
AZ 16 ZVRK
AZ 16 ZVRK-2254
AZ 16 ZVRK-G24
AZ 16 ZVRK-M20
AZ 16 ZVRK-ST
AZ 16-02ZVK
AZ 16-02ZVK-ST
AZ 16-02ZVRK
AZ 16-02ZVRK-1762
AZ 16-02ZVRK-2254
AZ 16-02ZVRK-M20
AZ 16-02ZVRK-ST
AZ 16-03ZVK
订货数据
产品描述
SRB-E-301ST-CC
商品编号（订购编号）
10301656
EAN（欧洲商品编号）
403
eCl@ss number, version 12.0
27-37-18-19
eCl@ss number, version 11.0
27-37-18-19
eCl@aa number，版本：9.0
27-37-18-19
ETIM number, version 7.0
EC001449
ETIM number, version 6.0
EC001449
体数据
标准
EN IEC 62061
EN ISO 13849-1
EN IEC 60947-5-1
EN IEC 60947-5-3
EN IEC 60947-5-5
EN IEC 61508
N IEC 60204-1
EN IEC 60947-1
气压
EN 60068-2-78
外壳材料
玻璃纤维加固热塑塑料，带通风
触点材料，电气
Ag-Ni，自清洁，强制定位
毛重
250 g
体数据 - 产品特性
停止类别
0
电气保险丝
是
电缆损坏检测
是
短路识别 是
可拆卸端子 是
启动输入
是
反馈回路
是
自动重设功能
是
边缘检测重设
是
接地检测
是
整个系统检测，状态
是
整个系统检测，错误代码
是
辅助触点数量
1
LED灯数量
5
开启器数量
2
关闭器数量
1
安全触点数量，STOP 0
3
安全评估
标准
EN ISO 13849-1
EN IEC 62061
EN IEC 61508
安全评估 - 继电器输出
性能水平，*
e
控制类别，根据EN ISO 13849
4
诊断覆盖率（DC）水平
> 94 %
PFH值
1.25 x 10⁻⁸ /h
PFD值
5.30 x 10⁻⁵
安全完整性等级 (SIL)，适用于以下应用
3
任务时间
20 年
常见故障（CCF），*小
65
机械参数
机械寿命，*少
10,000,000 操作
安装
DIN导轨快速安装，依据EN 60715
Mechanical data - Connection technique
终端连接器
弹簧滑轮连接，插入
硬线或软线
端子命名
IEC/EN 60947-1
线缆截面，*小
0.25 mm²
电缆截面，*
1.5 mm²
机械参数 - 尺寸
宽度
22.5 mm
高度 98 mm
深度
115 mm
环境条件
外壳防护等级
IP40
间隙防护等级
IP54
夹子与端子的防护等级
IP20
环境温度，*小
-25 °C
环境温度，*
+60 °C
储存和运输温度，*小
-40 °C
储存和运输温度，*
+85 °C
抗振性，依据EN 60068-2-6：
10 ... 55Hz, 振幅 0.35 mm
抗冲击
30 g / 11 ms
Ambient conditions - Insulation values
额定冲击耐受电压
4 kV
过电压级别
III
污染等级，依据IEC 60664-1
2
电气参数
频率范围
50 Hz
60 Hz
额定工作电压
24 VAC -15% / +20%
24 VDC -20%/+20%, 残留纹压 * 10%
控制装置的额定交流电压，50 Hz，*小
20.4 VAC
AC 50 Hz时的额定控制电压，*
26.4 VAC
控制装置的额定交流电压，60 Hz，*小
20.4 VAC
AC 60 Hz时的额定控制电压，*
26.4 VAC
控制装置的额定交流电压，DC，*小
20.4 VDC
定控制电压，DC，*
28.8 VDC
电力功率消耗
2.4 W
电力功率消耗
7 VA
接触电阻，*
0.1 Ω
备注（接触电阻）
处于全新的状态
电力失效时的断开延迟，典型值
10 ms
紧急停机时的断开延时，典型值
10 ms
自动启动吸合延迟，典型值
150 ms
重置时的吸合延迟，典型值
150 ms
转换频率，*
0.3 Hz
电气参数 - 安全继电器输出
电压，应用类别 AC-15
230 VAC
电流，应用类别 AC-15
4 A
电压，应用类别 DC-13
24 VDC
电流，应用类别 DC-13
4 A
开关容量，*小
10 VDC
开关容量，*小
10 mA
开关容量，*
250 VAC
开关容量，*
6 A
电气参数 - 数字输入
传导电阻，*
40 Ω
电气参数 - 继电器输出（辅助触点）
开关容量，*
24 VDC
开关容量，*
1 A
电气参数 - 电磁兼容性（EMC）
EMC等级
EMC指令
状态显示
显示运行状态
内部工作电压 Ui
故障码
其他数据
备注（应用）
安全传感器
防护门系统
铰链式安全防护装门
紧急停止按钮
紧急停止拉线开关
安全光幕
安全光栅
