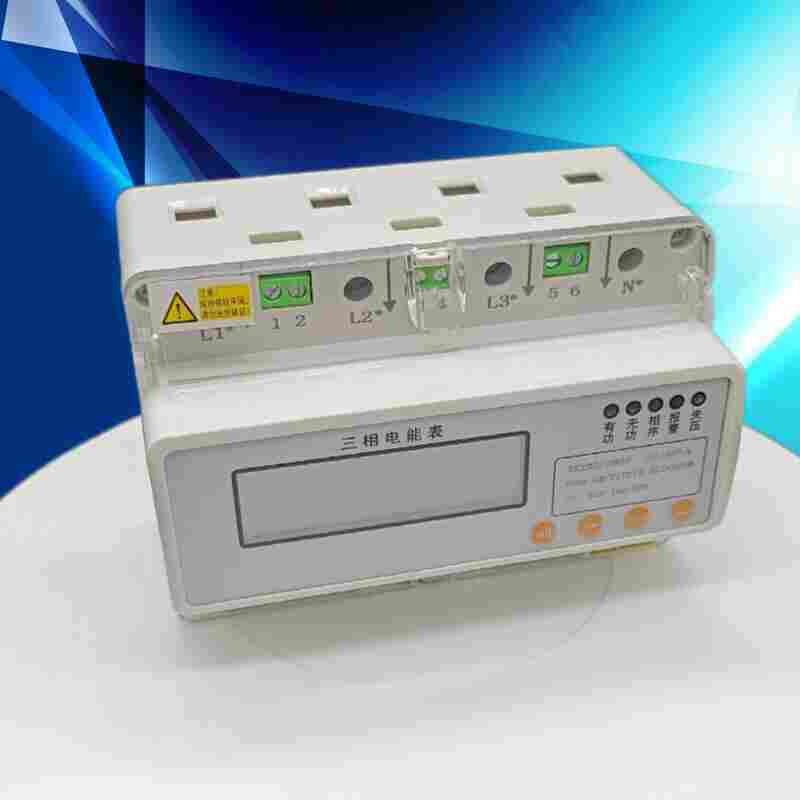

PDM-803DL-C非侵入式负载识别模块是江苏舜高智能科技有限公司生产的一款全功能导轨式电能表，主要功能有：全电量测量、电能计量、RS485通讯、全中文液晶显示，外形美观，测量精度高、通讯稳定、模块化外形、易于安装、接线方便、可选择直接接入/互感器接入。江苏舜高智能科技有限公司（Synchro Intelligent）致力于为用户端能效管理和用电、设备运维的系统解决方案，帮助用户实现能源的可视化管理，能源数据 ，为用户用能保驾护航。
PDM-803DL-C产品介绍
汉中
该系列产品采用DIN35mm导轨式安装结构，体积小巧，能测量电能及其他电参量，可进行时钟、费率时段等参数设置，精度高、可靠性好、性能指标符合国标GB/T17215-2002、GB/T17883-1999和电力行业标准DL/T614-2007对电能表的各项技术要求，并且具有电能脉冲输出功能；可用RS485通讯接口与上位机实现数据交换。
是*的三相多功能电力监测仪表，100A直接接入，也可互感式接入。搭载三个机械设置按键和一块液晶显示屏，显示屏可以显示电压,电流,功率, 频率,有功电量,正向电量,反向电量等电力参数，可以为电力监测提供各种参考参数。
PDM-803DL-C功能特点
正反向有功/无功电能高精度计量
综合测量电压、电流、有功功率、无功功率、视在功率、功率因数、
电网频率等电参量
分时多费率电能计量，可设置8时段，4种费率
具有12个月的历史数据存储
宽温型LCD显示，仪表参数可通过显示面板或计算机远程设定
支持RS-485通讯，Modbus-RTU协议，可选DLT/645规约
支持有功电能脉冲和无功电能脉冲输出
支持电流一次接入（直接接入）和二次接入（经电流互感器CT接入）
采用35mm DIN标准导轨安装方式
大规模集成电路与单片处理器及其外围芯片技术设计
具有良好的抗电磁干扰能力，低自耗节电、高精度、高过载、高稳定
性、防窃电、使用寿命长
PDM-803DL-C技术指标
电压：220V/230±20%
频率：50Hz
电流规格：5(20)A、5(30)A
电压回路功耗：≤I.OW、5VA
电流回路功耗：≤IVA(lb)
正常工作温度：-15℃-+55℃
存贮运输温度：-25℃-+70℃
环境湿度：≤85%
产品寿命：大于10年
外型尺寸：90*66*18
重量：约110g
产品问答
什么是RS-485?
答：导轨式电表的RS-485功能端子是一种串行数据接口标准，为了扩展应用范围通信能力，增加了多点、双向通信能力，即允许在一条平衡总线上连接*多32个接收器，同时增加了发送器的驱动能力和通信冲突的保护特性，通过差分传输扩展总线的共模范围。
RS-485的工作原理是什么?
答：RS-485标准的数据信号采用差分传输方式(Differential Driver Mode) ，也称作平衡传输，它使用一对双绞线，将其中一线定义为A，另一线定义为B。当接收端AB之间育大于+200mV的电平时，输出正逻辑电平：当有小于-200mv的电平时、翰出负逻择电平，其逻辑电平示意图见图3-7。
导轨式电表的RS-485有什么优缺点?
答：(1)系统运行稳定。利用通信总线把集中器和主站安全、可靠的连接起来。除非设备接口硬件损坏，或者总线线路断开，总线抄表系统会一直保持很好的通信效果和抄收*率。
(2)通信速率高。由于是的有线通信线路连接，线路上除了通信信号外，再无其他信号。外来的干扰信号耦合到线路衰减很大，所以集中器可以以较高的速率与主站通信。
导轨式电表的RS-485适用范围和对象是什么?
答：(1)由于RS-485总线信道有较好的通信效果，较高的通信速率，因此多用于主站与集中器通信较频繁的系统，或对数据实时性要求较高的系统中。
(2)RS-485总线信道是的通信信道，通过在通信线缆上加，有效地保证了通信效果，有较强的抗空间干扰性能。所以可以用于空间干扰较大的环境中。
(3)导轨式电表的RS-485的接线是需要在主站与集中器之间敷设通信总线。在集中器较多、较分散的大型抄表系统中，大量敷设集中器到主站的通信线缆，将使施工成本大大增加。另外，虽然这种方式可以实现较远距离的通信，但若主站与集中器的距离过远，会影响通信速率和通信效果，因此适用于小型的抄表系统。
