DDS8001-2非侵入式负载识别模块江苏舜高-2022已更新
发布时间：2022-10-27

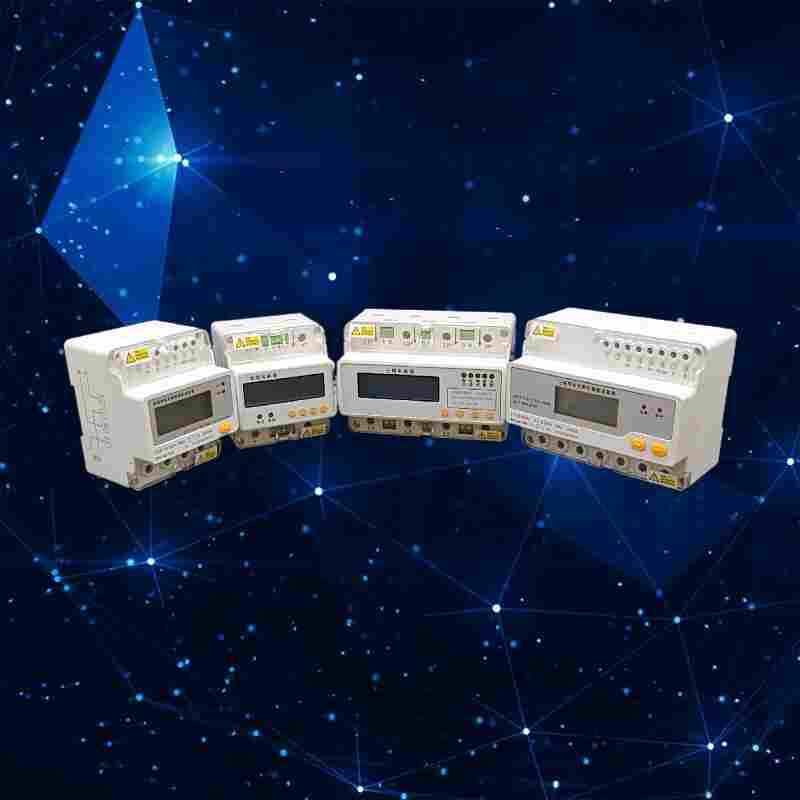

DDS8001-2非侵入式负载识别模块是江苏舜高智能科技有限公司生产的一款全功能导轨式电能表，主要功能有：全电量测量、电能计量、RS485通讯、全中文液晶显示，外形美观，测量精度高、通讯稳定、模块化外形、易于安装、接线方便、可选择直接接入/互感器接入。江苏舜高智能科技有限公司（Synchro Intelligent）致力于为用户端能效管理和用电、设备运维的系统解决方案，帮助用户实现能源的可视化管理，能源数据 ，为用户用能保驾护航。
DDS8001-2产品介绍
哈尔滨
是本公司针对目前能效市场、绿色建筑、智慧城市和运营商用电管理等项目需求推出的适应性管理类微型计量产品系列。支持实时监测三相电压、电流、有功功率、无功功率、视在功率、功率因数，累计组合有功电能及正、反向有功(/A/B/C相)电能和组合无功I/II及各象限无功(/A/B/C相)电能并支持冻结电量，支持LCD轮显，通信方式标配RS-485，能根据用户需求，配置短距离微功率无线通信或低功耗广域网通信（LPWAN），满足*标准GB/T 17215对电能表的各项技术要求，具有高质量、高精度、低功耗、美观精致、安装方便等优点。
DDS8001-2功能特点
35mm DIN标准导轨安装，符合DIN EN 50022标准，或者板前式安装(安装孔中心距63mm和67mm)，两种安装方式可由用户任意选择。
6极宽度(模数12.5mm)，符合JB/T7121-1993标准。
可选择5+1位(99999.1kWh)步进电机式脉冲计数器显示，或者6+1位(999999.1kWh) LCD显示。
可选择2个6位LCD计数器，分别用于显示电量(5+1显示)和实时电量(4+2显示)，并且实时电量可以通过面板上的一个红色按钮进行清零，用于清零操作的红色按钮可被铅封保护，适合出租房使用。
可选择内置负荷开关，用于远程费控。
可选择内置远红外数据通讯端口和RS485数据通讯端口，通讯协议符合DL/T645-1997标准，也可选择其它通讯协议。
配置有一个有极性的无源电能脉冲输出端口，符合IEC 62053-31和DIN 43864标准。
两个LED分别指示电源状态(绿色)和电能脉冲信号(红色)。
单方向测量单相两线有功电能消耗，与负荷电流潮流方向无关，符合IEC 62053-21标准。

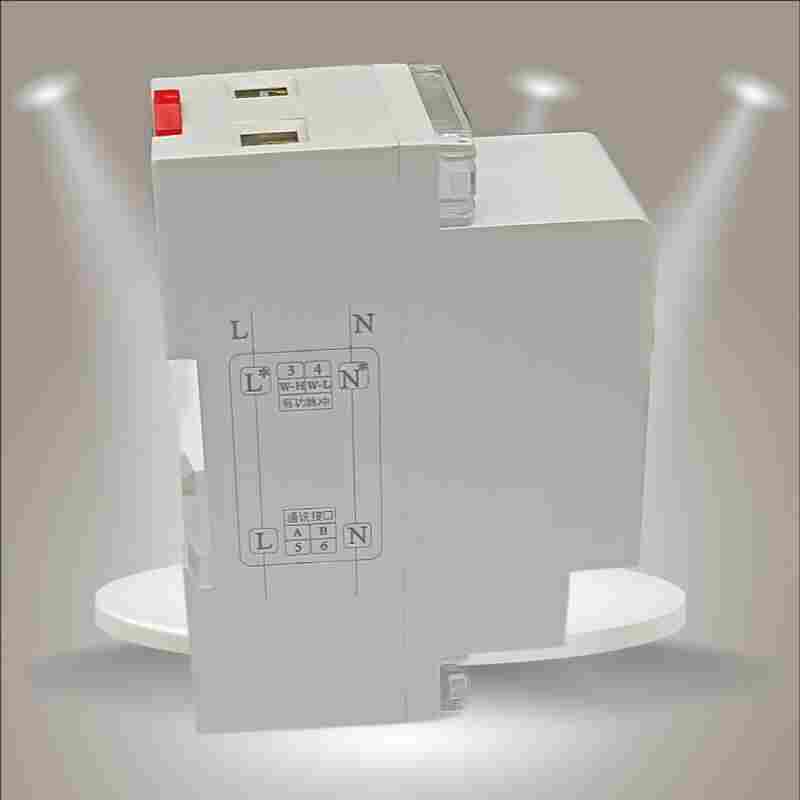

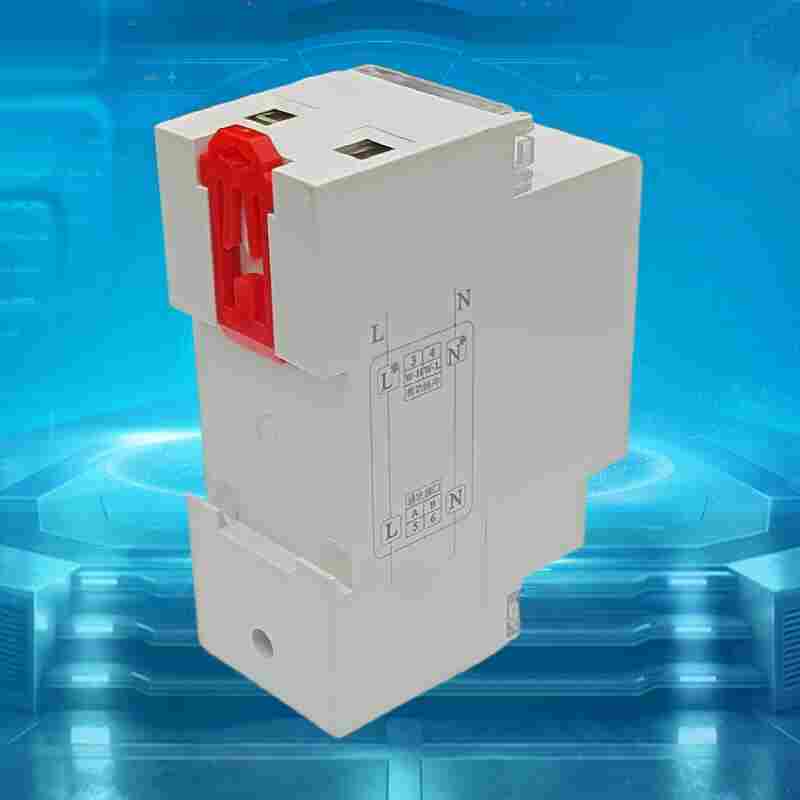

直接接入式使用，具有S型接线和T型接线两种接线方式可供选择。
透明PC材料模压短的接线端子盖，有利于减少安装空间，方便集中安装。
DDS8001-2技术指标
准确度等级：1或2
参比电压Un：3×220/380V、3×57.7/100V、3×100V、3×380V
额定电Ib：1.5(6)、5(20)、10(40)、15(60)、20(80)
接入方式：互感式、直接式
仪表常数imp/kWh：1600、800、400
产品问答
导轨式电表的功率定值控制、电量定值控制、保电/剔除、远方控制?
答：1功率定值控制指的是导轨式电表系统根据业务需要提供面向采集点对象的控制方式选择，管理并设置终端负荷定值参数、开关控制轮次、控制开始时间、控制结束时间等控制参数，并通过向终端下发控制投入和控制除命令，集中管理终端执行功率控制。控制参数及控制命令下发、开关动作应有操作记录。
2导轨式电表的电量定值控制指的是系统根据业务需要提供面向采集点对象的控制方式选择，管理并设置终端月电量定值参数、开关控制轮次等控制参数，并通过向终端下发控制投入和控制解除命令，集中管理终端执行电量控制。控制参数及控制命令下发、开关动作应有操作记录。
3保电/剔除指的是导轨式电表终端接收到主站下发的保电投入命令后，进入保电状态，自动解除原有控制状态，并在任何情况下均不执行跳闸命令。终端接收到主站下发的剔除投入命令后，除对时命令外，对其他任何广播命令或终端组地址控制命令均不响应。终端收到主站的剔除解除命令，恢复到正常通信状态。
4 远方控制指的是终端接收主站的跳闸控制命令后，按设定的告警延迟时间、限电时间和控制轮次动作输出继电器，控制相应被控负荷开关；同时终端应有音响(或语音)告警通知用户，并记录跳闸时间、跳闸轮次、跳闸前功率、跳闸后2min功率等， 显示屏应显示执行结果。终端接收到主站的允许合闸控制命令后，应有音响(或语音)和显示“控制解除”告警通知用户，允许导轨式电表用户合闸。
DDS8001-2非侵入式负载识别模块是江苏舜高智能科技有限公司生产的一款全功能导轨式电能表，主要功能有：全电量测量、电能计量、RS485通讯、全中文液晶显示，外形美观，测量精度高、通讯稳定、模块化外形、易于安装、接线方便、可选择直接接入/互感器接入。江苏舜高智能科技有限公司（Synchro Intelligent）致力于为用户端能效管理和用电、设备运维的系统解决方案，帮助用户实现能源的可视化管理，能源数据 ，为用户用能保驾护航。
