一、概述

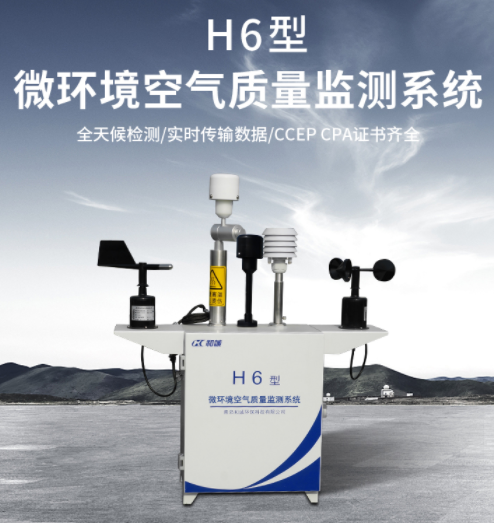

H6 型微型环境空气质量监测系统是全天候户外自动监控终端，它是由数据采集平台和数据传输平台组成，数据采集平台可扩展多种传感器，实现不同的空气污染物监测功能。其采用钢质材料，能够适应全天候复杂环境，具备电子兼容 A 级设计，以及 IP55
防尘、防溅水设计，功能完善、体积小巧、系统集成度高、坚固耐用，可在各种复杂环
境下可靠工作。仪器带有机箱内部温度控制系统，可工作在外部环境温度为（-20～
50）℃，适用范围广。
主要资质：
CCEP环境保护产品证书
CMA检测报告
技术参数
气体因子技术参数
气体因子 | 测量范围（ppb） | 分辨率（ppb） | *低检出限（ppb） | 24 h漂移零 / ppb |
O3 | 0~1000 | 1 | ≤10 | 5%F.S |
NO2 | 0~1000 | 1 | ≤10 | 5%F.S |
CO | 0~20000 | 1 | ≤150 | 5%F.S |
SO2 | 0~1000 | 1 | ≤10 | 5%F.S |
H2S（可选） | 0~20000 | 1 | ≤150 | 5%F.S |
VOC（可选） | 0~40000 | 1 | ≤150 | 5%F.S |
颗粒物主要参数
测量范围 | PM2.5：（0~10000）μg/m³ PM10：（0~10000）μg/m³ | 示值误差 | ±15% |
采样流量 | 2L/min，精度±2.5%配旋风切割器 | 粒径 | PM2.5、PM10或TSP |
分辨率 | 0.1μg/m³ | 检测限 | 2μg/m³ |
数据存储能力 | 长达一年 | 进气口加热 | 进气管动态加热，自动温 湿度补偿 |
测量方法 | 光散+DHS动态加热 | USB接口 | 支持U盘数据导出 |
远程数据 查询 | 具备DTU模块，可远程查询仪器工作状态和实时测量数据 | 故障报警 | 实时显示故障报警 |
温度控制 | （10~60）℃可设，控温精度±1℃ | ||
主机尺寸、重量、功耗
仪器尺寸 | 长×宽×高（mm）：360×254×410 |
重量 | 约17 Kg |
功耗 | 约80 W |
可选配：
气象技术参数
温度 | 量程：-50～100℃ | 湿度 | 量程：0～*RH |
分辨率：0.1℃ | 分辨率：0.1%RH | ||
准确度：±0.5℃ | 准确度：±3%RH | ||
风速 | 量程：0～70m/s | 分辨率：0.1m/s | |
起动风速：≤0.8m/s | 准确度：±（0.3＋0.03V）m/s | ||
风向 | 测量范围：0～360° | 分辨率：1° | |
起动风速：≤0.5m/s | 准确度：±3° | ||
大气压 | 量程：10～1100hpa | ||
分辨率：0.1hpa | |||
准确度：±0.5hpa | |||
噪声技术参数
噪声 | IEC61672:2002 2级GB/T3785-2012 2级也可升级1级声级计 | 频率响应 | 31.5Hz～8kHz |
测量范围 | 30～130dB | ||
频率计权 | A、C、Z | ||
噪声传感器原理：高精度电容式自由场麦克风 | |||
主要特点：

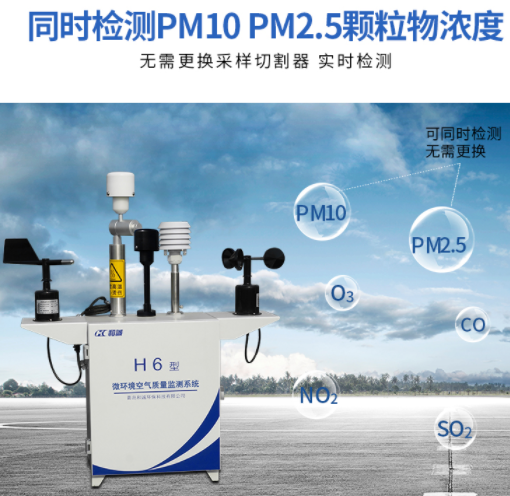

• 无需更换采样切割器，可同时测量PM10、PM2.5质量浓度；
• 根据可追溯的参考标准现场进行校准；
• 选配零气校准模块；
• 选用四电极高精度进口传感器；
• 模块化设计，配置任意组合，便于按需设定不同监测因子，适合大规模网格化布点；
• 电路采用工业级嵌入式处理器，可适合严苛室外环境，工作环境温度范围（-30~70）℃；
• 颗粒物采样采用动态加热控制，去除水雾对测量数据影响；
• 颗粒物和气态污染物采样流量采用电子流量计测量流速，动态PID流量控制。长寿命采样动力系统，安静，高效；
• 选用工业级数据传输模块，数据传输稳定可靠；
• 系统采用多通道通信方式，在极端情况下实现通信，保证数据连续性；
• 模块化设计，模块之间采用高可靠性的CAN线通信，采用汽车电子通信协议，保证系统稳定性；
• 不仅可以实现远程数据传输，也可远程读取系统状态信息，并可以实现远程控制，实现远程修改仪器参数，诊断故障；
• 终端设备可以通过FTP服务器，远程升级终端的应用程序，实现远程维护，保证用户可以使用*的应用程序，及时更新系统功能；
• 可选配气象五参数测试仪；
