电能质量分析仪PD800G-F
发布时间：2022-10-29

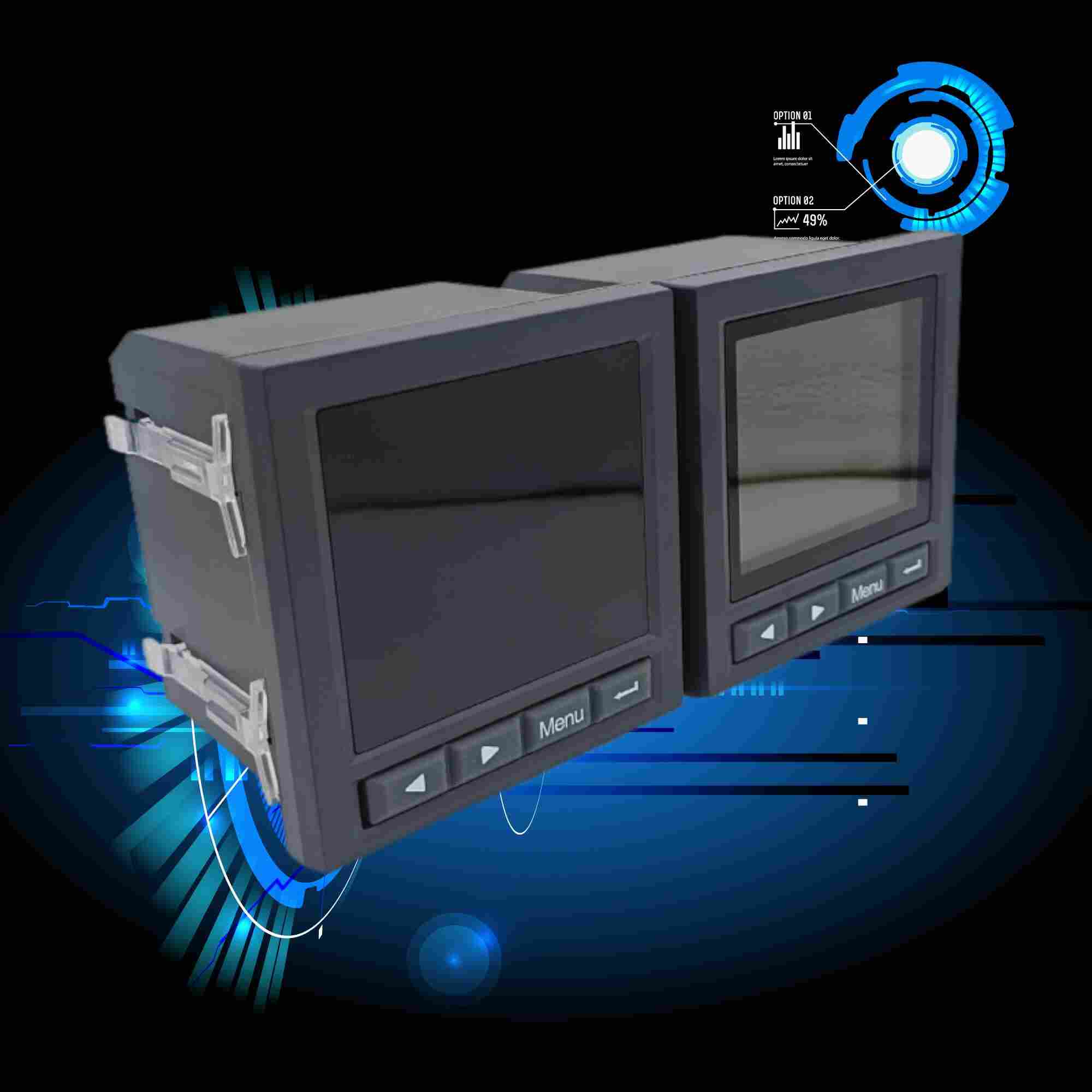

江苏舜高智能*研发生产PD800G-F电能质量分析仪，主要功能有：全电亮测量、电能计量、RS485通讯、数码管/液晶显示，可选配：谐波监测、开关量输入（DI）、继电器输出（DO）等功能，外形美观，测量精度高、通讯稳定、模块化组合、导轨式安装、接线方便。
PD800G-F电能质量分析仪产品介绍
PD800G-F
多功能电力仪表能够高精度测量三相电网系统中所有常用的电量参数：三相电压、三相电流、有功功率、无功功率、功率因数、电网频率、有功电能、无功电能，并带有通讯接口和电能脉冲输出功能。采用MODBUS-RTU通讯协议，实现LED现场显示和远程RS-485数字通讯。具有安装方便、接线简单、维护便利、工程量小、现场可编程设置输入参数等特点，并且能够完成与业界不同PLC，工控计算机的组网通信。
PD800G-F电能质量分析仪功能特点
硬件上采用了大规模集成电路，高性能单片机，软件上采用了离散数字信号处理技术，设计上采用了模块化设计。使本产品具有较高的。
1显示倍率，显示模式，显示亮度，均可以通过按键进行设置。
2.通信地址 通信波特率 均可以通过按键进行设置
3.具有上下限报警 ,报警模式,报警阈值可自由设定
4.具有0～20mA 4~20mA 便送输出 可自由设定
5.可与PLC 触摸屏 等进行组网
PD800G-F电能质量分析仪技术指标
测量精度
电 压 0.2%
电 流 0.2%
有功功率 0.5%
无功功率 0.5%
视在功率 0.5%
功率因数 0.2%
有功电度 1%
无功电度 1%
频 率 0.2%
电流输入
额定电流：AC1A、5A 电流变比可设定
过载能力 1.2倍持续，瞬时10倍/10秒
负 荷 小于0.2VA
精 度 0.2%
阻抗：＜0.1Ω
电压输入
额定电压：AC100V、400V 电压变比可设定
过载能力：1.2倍持续，瞬时2倍/1秒
功耗：＜0.2VA
精 度：0.2%
阻抗：＞200kΩ
脉冲输出
输出方式:集电极开路的光耦脉冲，2路输出
脉冲常数: 10000、40000、160000 imp/kWh
通讯网络
标配1路RS485通讯接口，Modbus-RTU通讯协议
波特率38400、19200、9600、4800可设定
工作电源
交直流控制电源
工作范围：AC80-270V、DC90-350V
功 耗：＜1W
开关量输入
2、4或8路干接点输入，内置+5V电源
开关量输出
输出方式：2或4路继电器常开触点输出
触点容量：AC 250V/3A、DC 30V/3A
模拟量输出
输出方式：1、2或4路输出，0～20mA、4～20mA可编程
负载能力：≤500Ω
适用环境
工作温度：LCD显示：-10℃~+45℃；LED显示：-10℃~+55℃
储存温度：-20℃~+70℃
相对湿度：5%~95%不结露，无腐蚀性气体
海拔：≤2500m
安全（电气绝缘性质）
工频耐压：
电源、电压输入回路、电流输入回路两两之间AC2kV/1min；
电源与开关量输入回路、通讯回路、变送输出回路之间AC1.5kV/1min
绝缘电阻：输入、输出端对机壳>5MΩ
电力仪表安装尺寸（单位mm ）
Z的外形尺寸 80*80mm 深 75mm
Z的外形尺寸 96*96mm 深 75mm
Z的外形尺寸 120*120mm 深 75mm
安装使用说明
1）辅助电源：
多功能电力仪表具备通用的(AC/DC)电源输入接口，若不作特殊声明，提供的是AC/DC85~270V电源接口的标准产品，保证所提供的电源适用于该系列的产品，以防止损坏产品。
注：采用交流供电时，建议在火线一侧安装1A丝电力品质较差时，建议在电源回路安装浪涌器防止雷击，以及快速脉冲群器。
2）输入信号：
多功能电力仪表采用了每个测量通道单独采集的计算方式，保证了使用时完全一致对称，其具有多种接线方式。适用于不同的负载形式。
注：具体接线及仪表参数（脉冲常数等）见仪表所带接线图。
说明：
A、电压输入：输入电压应不高于产品的额定输入电压（100V或400V），若无注明，出厂为AC0~500V、高于500V应考虑使用PT，在电压输入端须安装1A丝。
B、电流输入：标准额定输入电流为5A，大于5A的情况应使用外部CT。如果使用的CT上连有其它仪表，接线应采用串接方式，去除产品的电流输入连线之前，一定要先断开CT一次回路或者短接二次回路。建议使用接线排，不要直接接CT，以便拆装。
C、要确保输入电压、电流相对应，顺序一致，方向一致；否则会出现功率和电能的数值和符号错误！！！
D、仪表输入网络的配置根据系统的CT个数决定，在2个CT的情况下，选择三相三线两元件方式；在3个CT的情况下，选择三相四线三元件方式。仪表接线、仪表编程中设置的输入网络NET应该同所测量负载的接线方式一致，不然会导致仪表测量的电压或功率不正确。其中在三相三线中，电压测量和显示的为线电压；而在三相四线中，电压测量和显示为电网的相电压
