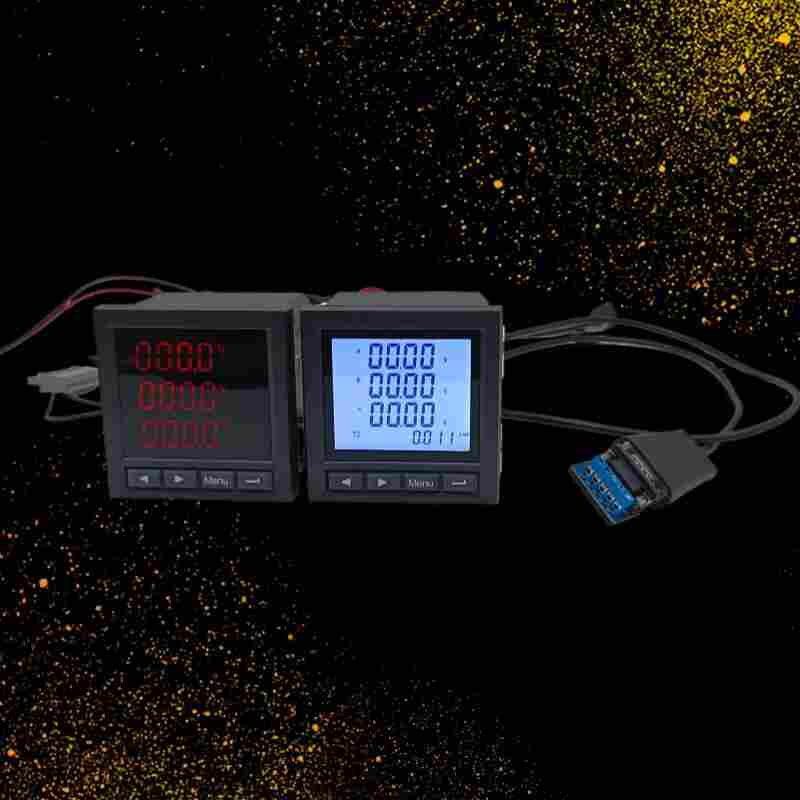

PD800H配电室数显多功能电力仪表
发布时间：2022-10-29
江苏舜高智能*研发生产PD800H配电室数显多功能电力仪表，主要功能有：全电亮测量、电能计量、RS485通讯、数码管/液晶显示，可选配：谐波监测、开关量输入（DI）、继电器输出（DO）等功能，外形美观，测量精度高、通讯稳定、模块化组合、导轨式安装、接线方便。
PD800H配电室数显多功能电力仪表产品介绍
PD800H
多功能电力仪表的一个重要组成部分，它采用2排6位LED显示方式对所测量电量参数中的有功电能、无功电能进行显示，同时具备2路电能脉冲的变送输出。可编程的设置键盘可实现对仪表参数的全部设置。作为多功能电力仪表的一个扩展产品，多功能电力仪表广泛应用于各种配电、计量和各种电量采集和传输系统中，具有较高的
PD800H配电室数显多功能电力仪表功能特点
智能型三相交流综合仪表，可配接1A/5A输入电流传感器，测量三相电流、三相电压/线电压、三相（）有功/无功/视在功率、功率因数、频率、有功/无功电能等电参量。支持2-31次谐波分析，谐波计算，电流K系数计算，支持需量统计、支持SOE事件统计，提供双向四象限电能统计。
产品功能：支持4路开关量输出（需选配）,支持4路开关量输入（需选配）；
支持2路有功电能脉冲输出（需选配），支持4路模拟量输出（需选配）；；
全智能化系统参数设定，方便简单；
支持RS485通信，MODBUS协议，可接入多种软件通讯系统。
PD800H配电室数显多功能电力仪表技术指标
精度等级 U,I为0.2级 P,Q为0.5级, 有功电能0.5S 无功电能1级
显示 LED或LCD显示
网络 三相三线 三相四线
电压 额 定 值 AC100V/AC380V(订货时说明)
过 负 荷 测量:1.2倍,瞬时:2倍/10s
功耗 <1VA(每相
阻抗 >300kΩ
电流 额 定 值 AC1A/AC5A(订货时说明)
过负荷 持续:1.2倍, 瞬时:10倍/5s
功耗 <0.4VA(每相)
阻抗 <20MΩ
频率 50/60Hz ±10%
谐波 电压及电流谐波含量(2----21谐波含量)
电能 正负有功 无功电能计量
电源 工作范围 AC/DC:80V~270V
功耗 ≤5VA
输出模块 脉冲输出 2路电能脉冲输出,光耦继电器,常数:5000imp/kWh(kvarh)
通讯接口 1路(2路)RS485通讯接口, MODBUS-RTU协议
开关量输入 4路(3路或4路)开关量输入,干结点方式
开关量输出 4路(2路)继电器输出
变送输出 4路模拟量变送输出:0/4~20mA或0~5/10V
工作条件 -10~55℃,相对湿度≤93%,无腐蚀性气体场所,海拔高度≤2500m
隔离耐压 输入和电源>2kV,输入和输出>1kV,电源和输出>2kV
绝缘 >100MΩ
安装使用说明
数显表的使用注意事项如下：
1、使用前，仪表需通电15分钟。
2、注意防止震动和冲击，不要在有量灰尘和量气体的地方使用。
3、输入导线不宜过长，如被测信号输入端较长时请双绞线。
4、若信号伴随高频干扰，应在线里低频过滤器。
5、长时间存放未使用时，请每三个月通电一次不少于4小时。
6、长期保存应避开直射光线，宜存放在环境温度-25°C~55°C.
7、如仪表无显示，应先检查辅助电源，电压是否在范围内。
8、如显示不正常，检查输入信号是否正常及信号接线端是否拧紧。
9、除非PT有足够功率，否则不能使用PT信号同时作为辅助电源，以保证仪表正常工作。
10、CT回路中的电流接线端子螺丝务必拧紧，保证进/出线接触可靠，以免产生故障。
11、若要校验仪表，校验仪器应优于0.1级，才能保证校验精度。
舜高智能售后服务政策
我方对本设备生产的全过程严格按质量保证体系执行。在质量保证期内，由于我方责任需要修理、更换有缺陷的设备导致合同货物停运时，质量保证期自我方消除该缺陷后重新计算，由此产生的所有损失(包括但不限于由设备质量原因引起的相关检测、实验、*咨询、运输、安装等费用)由我方承担。如在质量保证期内发现合同货物部件出现缺陷但不影响合同货物的正常运行，经维修或更换后的部件的质量保证期重新计算。质量保证期的届满不能视为我方对合同货物中存在的可能引起合同货物损坏的潜在性缺陷所负责任的解除。合同货物寿命期内，合同货物出现潜在性缺陷时，买方有权要求我方按成本价对有缺陷的合同货物和同一批次的合同货物予以及时修理或更换。
江苏舜高智能*研发生产PD800H配电室数显多功能电力仪表，主要功能有：全点亮测量、电能计量、RS485通讯、数码管/液晶显示，外形美观，测量精度高、通讯稳定、模块化组合、导轨式安装、接线方便、全中文液晶显示。
