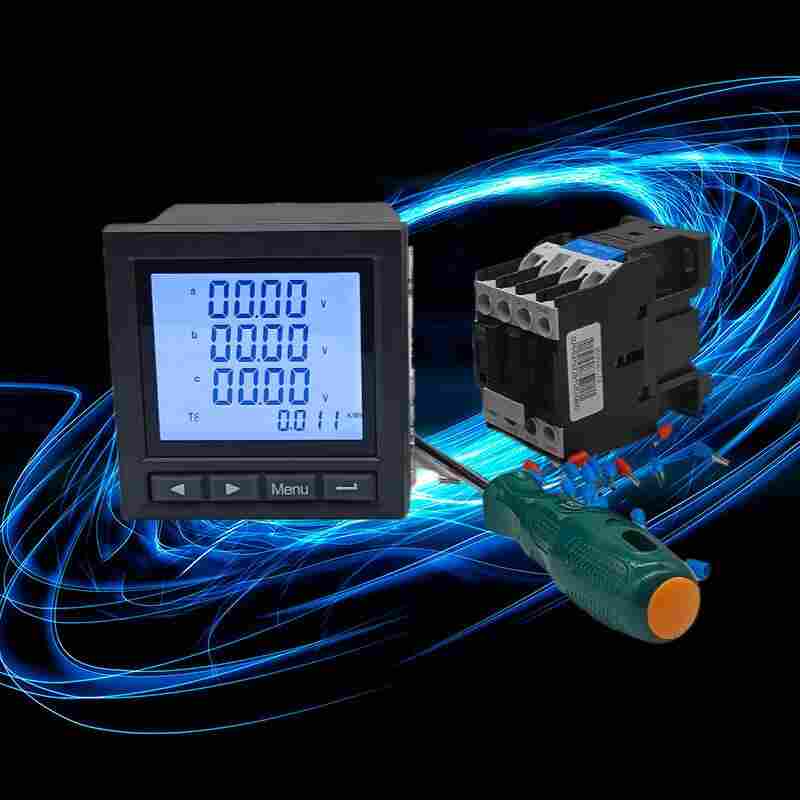

复费率电力仪表ACR210EL
发布时间：2022-10-29
江苏舜高智能*研发生产ACR210EL复费率电力仪表，主要功能有：全电亮测量、电能计量、RS485通讯、数码管/液晶显示，可选配：谐波监测、开关量输入（DI）、继电器输出（DO）等功能，外形美观，测量精度高、通讯稳定、模块化组合、导轨式安装、接线方便。
ACR210EL复费率电力仪表产品介绍
ACR210EL
多功能电力仪表用于配电系统的连续监视与控制。可测量双回路三相电流、功率、电能和需量，以及一路母线三相电压。具备4路数字量输入（DI），1路4-20mA直流模拟量输出。所有数据都可以通过RS485通信口用Modbus®-RTU协议读出。双回路多功能表将测量、智能化多功能和简单人机界面结合在一起。多功能电力仪表，节省盘面空间，占用通信资源少，降低配电监控系统和能源管理系统的造价，用户在实现配电自动化和能源管理的同时节省大量投资。
ACR210EL复费率电力仪表功能特点
电气参数测量
多功能电力仪表可以实时测量下列电气参数：
■ 电压V：三相相电压、线电压
■ 电流I：三相线电流及其平均、中线电流
■ 有功功率P：各相有功功率和有功功率
■ 无功功率Q：各相无功功率和无功功率
■ 视在功率S：各相视在功率和视在功率
■ 功率因数PF：各相功率因数和系统功率因数
■ 频率F：系统的频率
电能计量功能
可实现高精度的四象限电能计量，计量的电能包括吸收有功电能、释放有功电能、感性无功电能、容性无功电能。
分时计费及需量记录
具有复费率电能计量功能，复费率电能**多可分8个时段、4种费率（尖、峰、平、谷）来完成电能的分时计量，同时具有需量记录功能需量纪录及12个月电能统计，所有数据可通过通讯读取。
I/O模块
智能电力仪表提供了丰富的I/O接口。可提供多达8路数字量输入（DI）用于监视开关量输入的状态；4路继电器输出（DO）模块，用于实现断路器的远程控制、报警输出和脉冲电度输出等。
变送器输出
模拟量输出：*多可以提供2路4~20mA输出，模拟变送输出可选择将电网中常见的26个电量(UA、UB、UC、UAB、UBC、UCA、IA、IB、IC、
PA、PB、PC、P、QA、QB、QC、Q、SA、SB、SC、S、PFA、PFB、PFC、PF、F) 隔离变送输出为0~20mA或4~20mA的直流信号。
通讯模块
提供1路异步半双工RS485通讯接口，采用MODBUS-RTU协议，各种数据信息均可在通讯线路上传送。理论上在一条线路上可以同时连接多达128个仪表，每个仪表均可设定其通讯地址（Addr），通讯速率（buad）也可通过设置选择。
ACR210EL复费率电力仪表技术指标
技术指标：LCD
精度等级 U、I为0.2级，P、Q为0.5级，有功电能为0.5级，无功电能为2级
显示 可编程LCD或LED显示
输入测量 网络 三相三线、三相四线
额定值 电压：AC 100V、400V；电流：AC 1A、5A
过负荷 持续：1.2倍 瞬时：电压 2倍(10秒)，电流10倍(5秒)
功 耗 电压：＜1VA(每相) 电流：＜0.4VA(每相)
阻 抗 电压＞300kΩ 电流＜20mΩ
频 率 50/60Hz±10%
电能计量 电能 有功、无功电能计量
电源 工作范围 AC、DC 80V～270V
功 耗 ≤5VA
输出可编程 模拟量 2路或4路变送输出：4～20mA/0～20mA
数字量 RS-485接口，MODBUS-RTU协议
脉冲输出 2路电能脉冲输出，光耦继电器
开关量输入 4路(2路)开关量输入，干节点方式(具体参阅规格型号说明)
开关量输出 4路(2路)开关量输出，光耦继电器(具体参阅规格型号说明)
工作条件 环境温度: -10～55℃，相对湿度≤93%，无腐蚀气体场所，海拔高度≤2500m
隔离耐压 输入和电源＞2kV,输入和输出＞2kV,电源和输出＞1.5kV
绝缘电阻 ≥100MΩ
安装使用说明
该装置必须由具备*资质的人员进行安装与检修
对该装置进行任何内部或外部操作时，必须切断电压输入和辅助电源，将所有电
流互感器的二次侧线圈短路
始终使用合适的电压检测装置来确定无电压
在给装置通电之前，将所有的机械装置、门、封盖都放回正常位置
始终供给装置正确的额定电压
请勿在结露状态下使用
正常使用前需要检查以下几项：
辅助电源电压
配电系统的频率（50或60Hz）
经过电压输入端子（V1,V2,V3和VN）的线电压690VAC和相电压400VAC
经过电流输入端（I1,I2,和I3）的电流6A
舜高智能售后服务政策
我公司所有供应货物都有合格的《质量检测报告》和相关的产品合格证，符合*的相关规定; 并保证及时提供仪器仪表所需的外检报告、*强制要求的检测报告呢等一切证件，并保证所有证件真实、合法、有效。2、我公司所有供应货物如经贵公司书面确认供应后，对涉及到该货物的使用性能和质量指标的生产厂家、原材料、生产工艺等不作随意更换，如有更换，我公司会在更换之前至少提前20个工作日书面告知贵司。 3、我公司供应产品均保证1年包换，3年保修。如因我方供应产品质量问题，造成贵公司的产品质量问题或不良影响，我方自愿承担该批货物价款的赔偿，并承担由此所造成的所有损失及法律责任。 4、我公司认可贵公司的货物验收制度和仓库保存条件，并在对供应货物进行验收时，自愿严格遵守贵公司的货物验收制度 5、我公司对未通过验收的货物，我公司保证在贵公司规定时间内补充合格的货物，否则自愿承担由此造成的所有损失。 6、我公司对通过验收的货物，在贵公司投入使用之前，出现相关证照不全、不符及任何质量问题的，我公司*无条件退货，并在贵公司规定时间内补充合格的货物，否则自愿承担由此造成的所有损失。7、我公司*严格遵守*关于标签标识方面的管理规定，保证产品外包装符合要求。
江苏舜高智能*研发生产ACR210EL复费率电力仪表，主要功能有：全点亮测量、电能计量、RS485通讯、数码管/液晶显示，外形美观，测量精度高、通讯稳定、模块化组合、导轨式安装、接线方便、全中文液晶显示。
