2022已更新PZ96-E4/H智能电表
发布时间：2022-10-31
江苏舜高智能*研发生产PZ96-E4/H智能电表，主要功能有：全电亮测量、电能计量、RS485通讯、数码管/液晶显示，可选配：谐波监测、开关量输入（DI）、继电器输出（DO）等功能，外形美观，测量精度高、通讯稳定、模块化组合、导轨式安装、接线方便。

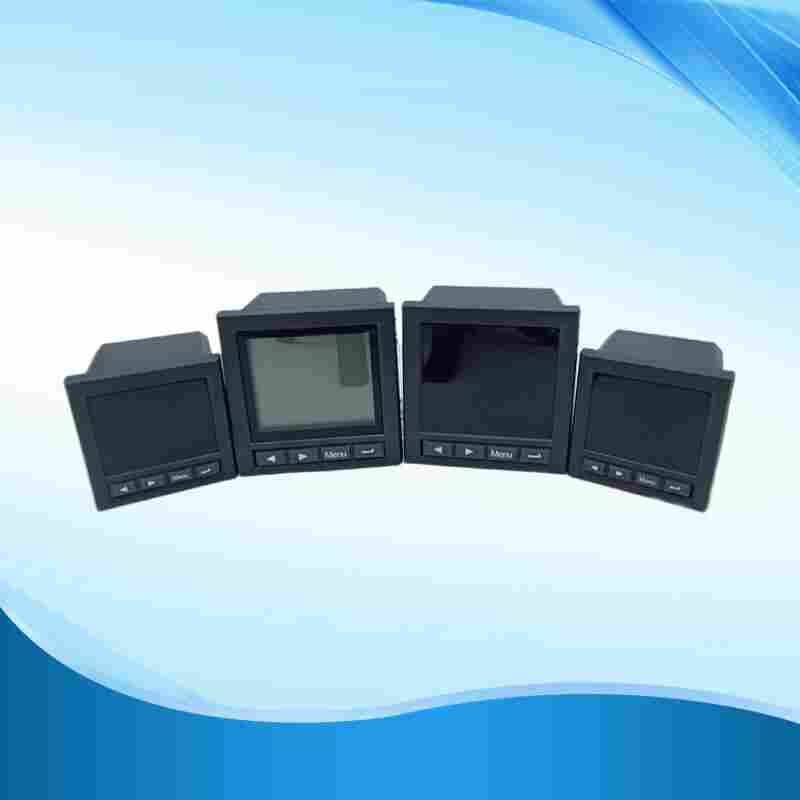

PZ96-E4/H智能电表产品介绍
PZ96-E4/H
多功能电力仪表能够高精度测量三相电网系统中所有常用的电量参数：三相电压、三相电流、有功功率、无功功率、功率因数、电网频率、有功电能、无功电能，并带有通讯接口和电能脉冲输出功能。采用MODBUS-RTU通讯协议，实现LED现场显示和远程RS-485数字通讯。具有安装方便、接线简单、维护便利、工程量小、现场可编程设置输入参数等特点，并且能够完成与业界不同PLC，工控计算机的组网通信。
PZ96-E4/H智能电表功能特点
测量：单相电压、电流、有功功率、无功功率、功率因数、频率、有功电能、无功电能
LED显示：单相LED数码显示，可视度高
LCD显示：STN蓝屏/黄屏、宽视角、高品质、高清晰LCD液晶屏显示
通讯：RS485通讯，MODBUS-RTU协议
输出：2路电能脉冲输出（脉冲常数3200imp/kwh）
扩展：可直接从电流、电压互感器接入信号，现场可编程设置输入参数变比
用途：进线、母线以及重要配出回路，适用于GCS、GCK、MNS、GGD等柜型
附加功能：开关量输入与输出，变送输出
PZ96-E4/H智能电表技术指标
技术指标：LCD
精度等级 U、I为0.2级，P、Q为0.5级，有功电能为0.5级，无功电能为2级
显示 可编程LCD或LED显示
输入测量 网络 三相三线、三相四线
额定值 电压：AC 100V、400V；电流：AC 1A、5A
过负荷 持续：1.2倍 瞬时：电压 2倍(10秒)，电流10倍(5秒)
功 耗 电压：＜1VA(每相) 电流：＜0.4VA(每相)
阻 抗 电压＞300kΩ 电流＜20mΩ
频 率 50/60Hz±10%
电能计量 电能 有功、无功电能计量
电源 工作范围 AC、DC 80V～270V
功 耗 ≤5VA
输出可编程 模拟量 2路或4路变送输出：4～20mA/0～20mA
数字量 RS-485接口，MODBUS-RTU协议
脉冲输出 2路电能脉冲输出，光耦继电器
开关量输入 4路(2路)开关量输入，干节点方式(具体参阅规格型号说明)
开关量输出 4路(2路)开关量输出，光耦继电器(具体参阅规格型号说明)
工作条件 环境温度: -10～55℃，相对湿度≤93%，无腐蚀气体场所，海拔高度≤2500m
隔离耐压 输入和电源＞2kV,输入和输出＞2kV,电源和输出＞1.5kV
绝缘电阻 ≥100MΩ

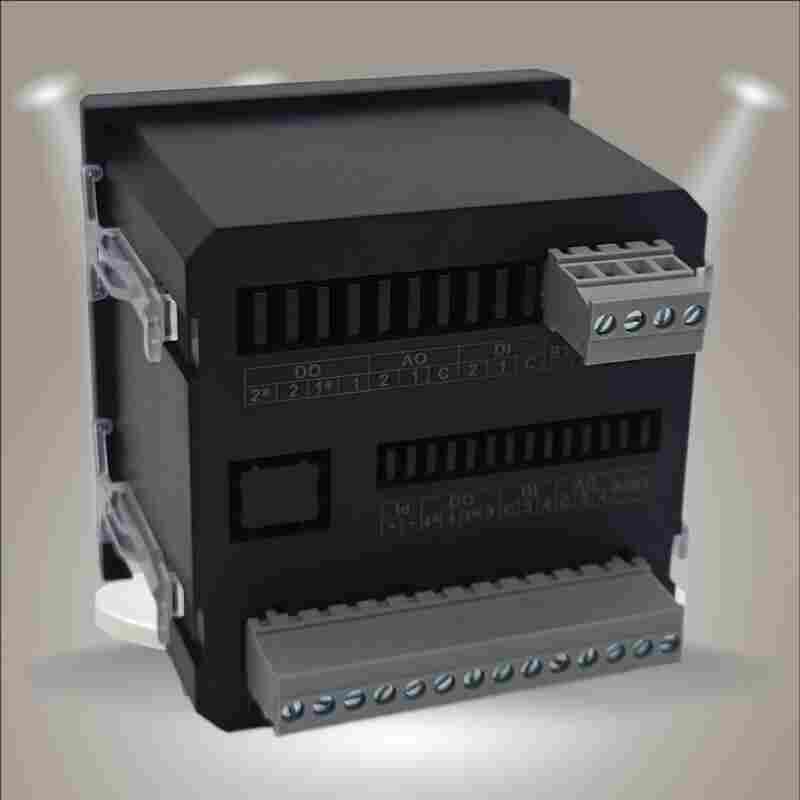

安装使用说明
接线说明:
电压输入：输入电压不要高于产品的额定输入电压(100V或400V)，否则应考虑使用PT，为了便于维护,建议使用接线排。
电流输入：标准额定输入电流为5A，大于5A的情况应使用外部CT。如果使用的CT上连有其它仪表，接线应采用串接方式，去除产品的电流输入连线之前，一定要先断开CT一次回路或者短接二次回路，为便于维护建议使用接线排。
要确保输入电压、电流相对应，相序一致，方向一致；否则会出现数值和符号错误！(功率和电能)。
仪表可以工作在三相四线方式或者三相三线方式，用户应根据现场使用情况选择相应的接线方式。一般在没有中心线的情况下使用三相三线方式，在有中心线的情况下使用三相四线方式，三相三线可以只安装2个CT(A和C相)，三相四线需要安装三个CT(在只有2CT情况下可以合成另一相电流)。
注意：仪表内可设置两种接线方式，实际接线方式和表内设置方式必须一致，否则仪表的测量数据不准确。
舜高智能售后服务政策
售后服务范围 工程验收合格后进入系统保修阶段，系统保修期为叁年。在此期间，设备及集成系统中出现非人为引起的质量问题出现故障或不合格部分，使用方应向我司出具详细的书面报告，说明问题的细节情况。我方将负责免费检测、维修（更换配件、更换产品）及系统调试，直至正常运行。 由于使用方对设备不被授权的修改、不正确的使用造成的设备 问题；由于战争、海啸、地震或其它不可抗拒因素所引起的故障或损伤等情况不在保修范围内。 系统保修结束后，我公司将对该系统实施终身维护计划，对于由于工作人员操作不当等人为因素造成的系统损坏，我方将收取适当的费用予以维修及恢复，同时，对于客户日后提出的系统扩展等需求，我方将提供软件升级支持及提供进的技术解决方案
江苏舜高智能*研发生产PZ96-E4/H智能电表，主要功能有：全点亮测量、电能计量、RS485通讯、数码管/液晶显示，外形美观，测量精度高、通讯稳定、模块化组合、导轨式安装、接线方便、全中文液晶显示。
