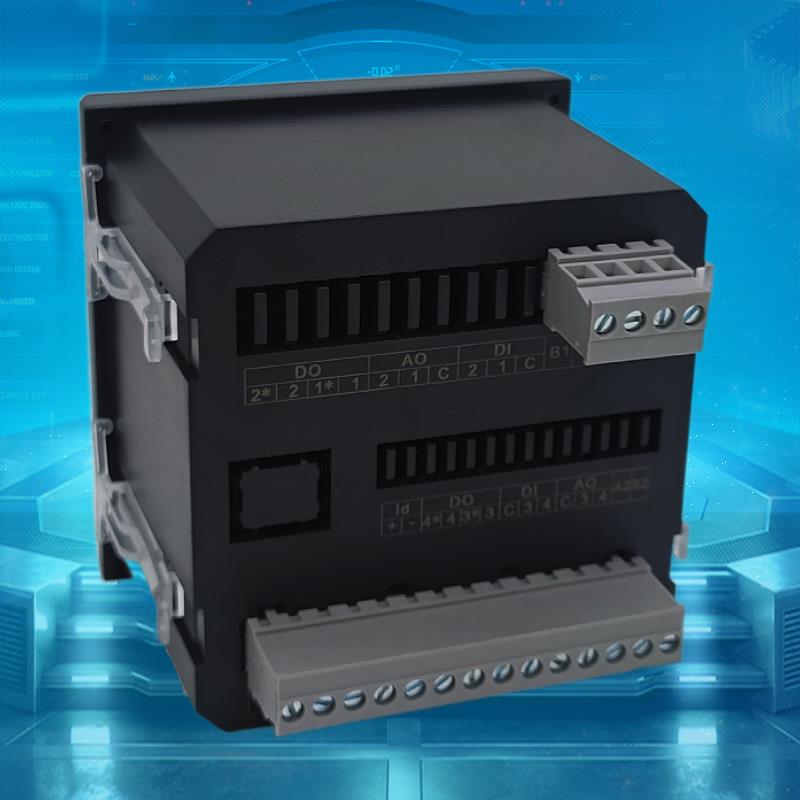

TD301三相智能数显表舜高-2022已更新
发布时间：2022-10-31
江苏舜高智能*研发生产TD301三相智能数显表，主要功能有：全电亮测量、电能计量、RS485通讯、数码管/液晶显示，可选配：谐波监测、开关量输入（DI）、继电器输出（DO）等功能，外形美观，测量精度高、通讯稳定、模块化组合、导轨式安装、接线方便。
TD301三相智能数显表产品介绍
TD301
集成全部电力参数的测量(如单相或者三相的电流、电压、有功功率、无功功率、视在功率、频率、功率因数等)、复费率电能计量、四象限电能计量、谐波分析以及电能监测和考核管理。多种外围接口功能：带有RS485/MODBUS-RTU协议；带开关量输入和继电器输出可实现断路器开关的“遥信”和“遥控”的功能，采用LCD显示界面，通过面板按键来实现参数设置和控制，非常适合于实时电力监控系统。
TD301三相智能数显表功能特点
高精度电量测量和电能计量
16条SOE 事件顺序记录、定值越限监视
三相电压/ 电流不平衡度分析、谐波畸变率分析
三相电压/ 电流谐波和2~31 次分次谐波分析
支持2 路或3 路DI 、2 路DO 输入输出
支持分时计费、需量及*值记录（ PMC-S723-B ）
支持RS-485 通信或LoRa 通信
支持段码液晶或点阵液晶显示
TD301三相智能数显表技术指标
网络：三相三线、三相四线
额定值：AC100V、400V（订货时说明）
过负荷：持续：1.2倍瞬时：10倍/10s
电压功耗：<1VA（每相）
阻抗：>500kΩ
精度：RMS测量，精度等级0.5
额定值：AC1A、5A（订货时请说明）
过负荷：持续：1.2倍瞬时：10倍/10s
功耗：<0.4VA(每相)
阻抗：<2mΩ
精度：RMS测量，精度等级0.5
频率：40~60Hz，精度0.1Hz
功率：有功、无功、视在功率，精度0.5级
电能：四象限计量，有功精度0.5级，无功精度1级
显示：可编程、切换、循环（LED）显示
电源：AC/DC 85~270V
功率：≤5VA
通讯：RS-485、MODBUS-RTU协议
输出：2路电能脉冲输出，光耦继电器（6方形、72方形除外）
工作温度：-10~55℃
存储温度：-20~75℃
耐压：输入/电源>2kV，输入/输出>2kV，电源/输出>1kV
绝缘：输入、输出、电源对机壳>5MΩ
安装使用说明
（1）为了检测仪表回路，一般情况下先从端子排上进行实验。因此要注意通过变压器二次侧向一次侧反向送电，必须先把相对应的电压二次侧回路断开。一般也要在端子排上把电流互感器二次测的回路滑片脱开。
（2）进行电压校验时，注意电压回路是否有电器元件导致所加的电压分压，造成数据的误差。
（3）若端子排线路复杂，无法进行试验，则可以直接把电压，电流加在仪表上，应注意要脱开外电路，所加电压线的触头应该保持一定间隙，防止短路。
（4）若发现所测电压，电流数据有微小波动时，因先检查是否所加频率是50HZ，然后先把电压，电流加到满量程，一般情况下可以消除波动。
（5）若发现所测的电压，电流，有功，无功的值与标准值有明显差异时，因先检查是否是回路问题，加错线或者相序弄等，然后在检查是否是该表变比问题，与之前所记录的电压互感器、电流互感器变比，进行比较。若设置错误，则对仪表进行设置，设置正确后，在进行校验。
（6）若发现所测电流表，功率表是显示负数，则要检查是否是所加电流极性错误。
舜高智能售后服务政策
1. 原料采购 用于生产贵公司产品的所有原材料，都经过我公司严格检验，完全符合相关的*标准及制造合格的产品的要求。
2. 生产过程 为了确保产品质量，我们*会对生产过程进行监控，严格控制生产关键点，保证产品一致性。
3. 产品检验 由我公司向贵公司所供应的产品都是经检验合格的，并符合*或行业、地方质量标准及双方约定的产品标准。
4.因我公司为贵公司供应的产品出现上述不符合标准（包括但不局限于上述标准）的质量问题，对贵公司造成了不良影响的或带来了相关的经济损失，我方愿赔偿由此所产生的一切经济损失，并承担相应的法律责任。
江苏舜高智能*研发生产TD301三相智能数显表，主要功能有：全点亮测量、电能计量、RS485通讯、数码管/液晶显示，外形美观，测量精度高、通讯稳定、模块化组合、导轨式安装、接线方便、全中文液晶显示。
