2022已更新YD2100电能质量监测装置
发布时间：2022-10-31

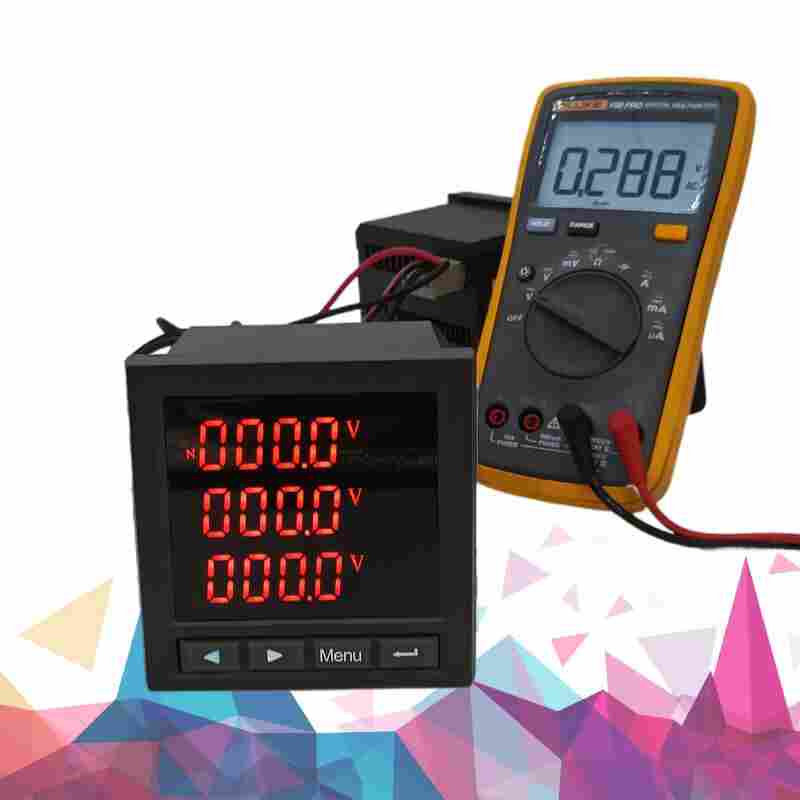

江苏舜高智能*研发生产YD2100电能质量监测装置，主要功能有：全电亮测量、电能计量、RS485通讯、数码管/液晶显示，可选配：谐波监测、开关量输入（DI）、继电器输出（DO）等功能，外形美观，测量精度高、通讯稳定、模块化组合、导轨式安装、接线方便。
YD2100电能质量监测装置产品介绍
YD2100
多功能电力仪表是一种具有可编程测量、显示、数字通讯和多种输入输出功能于一体的网络电力仪表。通过对电网中的电压、电流回路的交流采样，经过DSP的运算处理后实现对电网中三相电压、三相电流、有功功率、无功功率、视在功率，功率因数、频率、电能的高精度测量和显示；仪表外围具有多种扩展功能模块：数字通讯模块，电能脉冲输出模块，模拟量变送输出模块，数字量输入、输出模块，谐波、基波测量模块，零序电流测量模块。多路模拟量输出（*多4路）可实现电流、电压、功率、功率因数的变送输出功能，多路数字量输入（*多8路）可以灵活组态，用于监视其他设备的运行情况，多路数字量输出（*多8路）也可以灵活组态，用于报警输出。数字量输入和输出可以组态逻辑运算功能（包括与或非），可以实现复杂的逻辑处理能力；RS 485数字接口可实现仪表组网通讯功能；可根据需要灵活选用。
YD2100电能质量监测装置功能特点
1、显示频率、通讯地址、波特吕等通过面板上按钮操作，随时可以任意设置，适用非常灵活方便。
2、可选择被测量值的变送输出，输出为4~20mA，0~5V，4~12~20mA等模拟量可选（K3、K4、K5、K6均可变送输出）。
3、可选择RS-485数字接口，采用标准MODBUS协议，可连接128个不同仪表，传输距离达1.2公里。
数显电力仪表适用范围广、组合功能强：三相功率表除可直接测量显示功率以外，还可通过键盘切换测量显示A,C相电压、电流的真有效值以及频率等电参量：数字校零、校调、精度高，极高。
YD2100电能质量监测装置技术指标
工作温度：-20℃～+55℃
储存温度：-25℃～+70℃
相对湿度：≤90%RH
海拔：≤2500m
绝缘电阻：≥100MΩ
工频耐压：2kV/1min
面板防护等级：IP40（面板IP52）
电压范围：AC85V～265V/DC18～60V（可选）
功耗：＜5VA
引用标准：
GB/T 13978-1992
GB/T 13850-1998（IEC688-1992）
精度等级：0.5级、0.2级（有功电能0.5级、无功电能1.0级）
安装使用说明
接线说明:
电压输入：输入电压不要高于产品的额定输入电压(100V或400V)，否则应考虑使用PT，为了便于维护,建议使用接线排。
电流输入：标准额定输入电流为5A，大于5A的情况应使用外部CT。如果使用的CT上连有其它仪表，接线应采用串接方式，去除产品的电流输入连线之前，一定要先断开CT一次回路或者短接二次回路，为便于维护建议使用接线排。
要确保输入电压、电流相对应，相序一致，方向一致；否则会出现数值和符号错误！(功率和电能)。
仪表可以工作在三相四线方式或者三相三线方式，用户应根据现场使用情况选择相应的接线方式。一般在没有中心线的情况下使用三相三线方式，在有中心线的情况下使用三相四线方式，三相三线可以只安装2个CT(A和C相)，三相四线需要安装三个CT(在只有2CT情况下可以合成另一相电流)。
注意：仪表内可设置两种接线方式，实际接线方式和表内设置方式必须一致，否则仪表的测量数据不准确。
舜高智能售后服务政策
在接到售后服务信息后我方技术人员可满足用户要求赶赴现场进行服务。 C服务期限
服务期限为产品的整个正常使用寿命。
产品质量保证期为从产品投运开始的二年时间。 D服务费用
从产品验收合格正式运行之日起的质量保证期内，由于设备因素造成的损 坏，均由我公司负责免费维修、更换，由于人为(非我方人员;和自然灾害造成的损坏我公司负责维修、更换:收取成本费用。
产品质量保证期后产品的整个使用寿命期内，我公司负责产品的质量和故 障问题的处理，按照成本费用收取更换的零部件费用。
产品投运期如果需要技术服务与设计联络，由供需双方在签订合同时确定 具体服务内容，费用含于合同价中。 E项目地区售后服务队伍名称、资质及人员配置:
售后服务工作由我公司质量检验部负责。负责接受用户服务工作的反馈信 息及提供*的产品服务工作，售后服务工作队伍由售后服务工程师组成。 在众多重大工程中提供了的用户满意的服务。我方为我公司：“销售的所有设备提供终身服务’’
江苏舜高智能*研发生产YD2100电能质量监测装置，主要功能有：全点亮测量、电能计量、RS485通讯、数码管/液晶显示，外形美观，测量精度高、通讯稳定、模块化组合、导轨式安装、接线方便、全中文液晶显示。
