PDM-803AC-DS谐波监测多功能表舜高-2022已更新
发布时间：2022-10-31
江苏舜高智能*研发生产PDM-803AC-DS谐波监测多功能表，主要功能有：全电亮测量、电能计量、RS485通讯、数码管/液晶显示，可选配：谐波监测、开关量输入（DI）、继电器输出（DO）等功能，外形美观，测量精度高、通讯稳定、模块化组合、导轨式安装、接线方便。

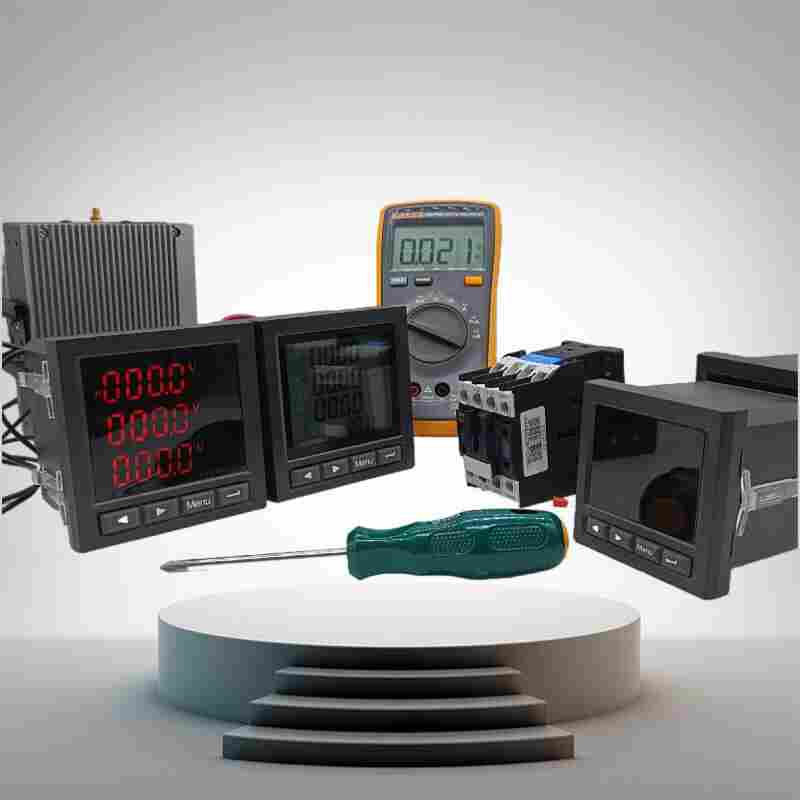

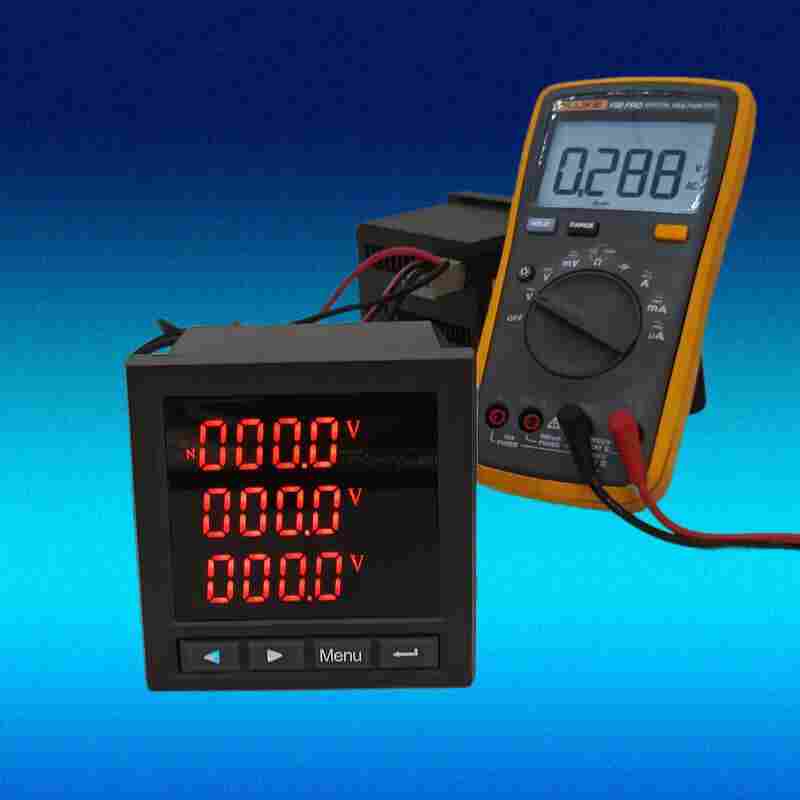

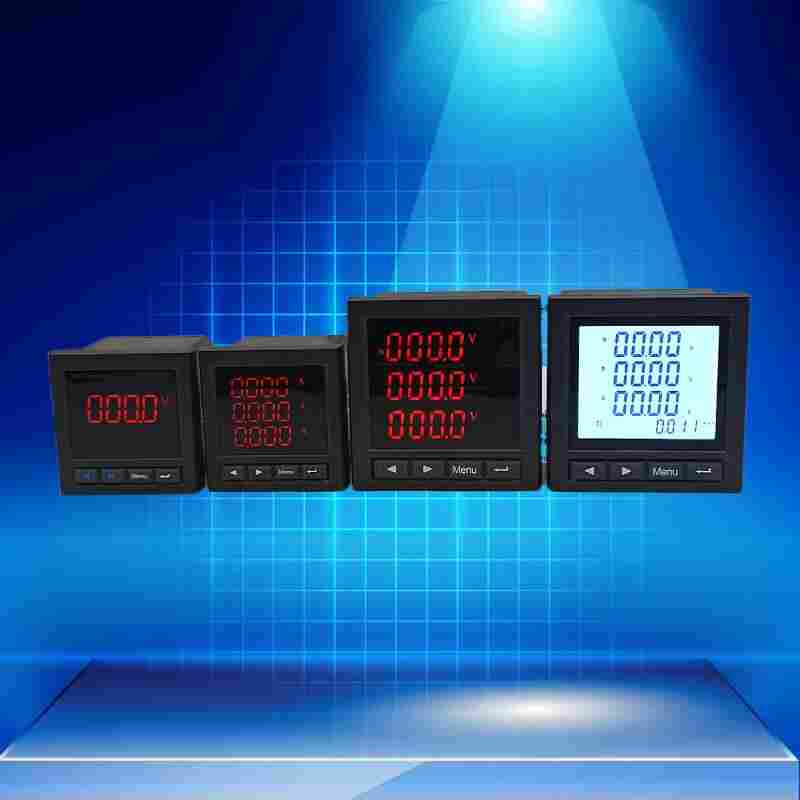

PDM-803AC-DS谐波监测多功能表产品介绍
PDM-803AC-DS
网络多功能液晶仪表是一种具有可编程功能、自动化测量、段码液晶显示、电能累加、数字通讯等多功能为一体的智能三相综合电力参数监测仪表。它集数字化、智能化、网络化于一身，使测量过程及数据分析处理实现自动化，减少人为失误，能够代替电量变压器、电度表、数显仪表、数据采集器等仪器，是组成电气自动化系统的理想产品。其结构紧凑、电路*、测量功能强大，是对传统仪表的性设计。可广泛应用电力、邮电、石化、煤炭、冶金、铁道、市政、只能大厦等行业、部门的电气装置、自动控制、调度系统以及能效管理系统。
PDM-803AC-DS谐波监测多功能表功能特点
基本功能：
◎测量三相交流电流、相/ 线电压、有功/ 无功功率、有功/ 无功电度、功率因数、频率等
◎提供数码管显示，本地数据查询
◎电流变比可编程
◎优良的温度特性和工作稳定性
◎适用于三相四线制
◎适用0.5kV 以下电压等级
扩展功能：
◎支持2 路有源开关量输入
◎支持2 路继电器输出
◎支持2 路4~20mA 模拟量输出
◎支持1 路RS485 通讯接口，Modbus 协议
产品尺寸及安装方式：
安装方式：屏面安装，壳体尺寸89.5*89.5mm，建议开孔尺寸90.0*90.0mm
外观尺寸：面框96.0*96.0*17.6mm，壳体尺寸89.5*89.5*65.0mm
PDM-803AC-DS谐波监测多功能表技术指标
精度等级 U,I为0.2级 P,Q为0.5级, 有功电能0.5S 无功电能1级
显示 LED或LCD显示
网络 三相三线 三相四线
电压 额 定 值 AC100V/AC380V(订货时说明)
过 负 荷 测量:1.2倍,瞬时:2倍/10s
功耗 <1VA(每相
阻抗 >300kΩ
电流 额 定 值 AC1A/AC5A(订货时说明)
过负荷 持续:1.2倍, 瞬时:10倍/5s
功耗 <0.4VA(每相)
阻抗 <20MΩ
频率 50/60Hz ±10%
谐波 电压及电流谐波含量(2----21谐波含量)
电能 正负有功 无功电能计量
电源 工作范围 AC/DC:80V~270V
功耗 ≤5VA
输出模块 脉冲输出 2路电能脉冲输出,光耦继电器,常数:5000imp/kWh(kvarh)
通讯接口 1路(2路)RS485通讯接口, MODBUS-RTU协议
开关量输入 4路(3路或4路)开关量输入,干结点方式
开关量输出 4路(2路)继电器输出
变送输出 4路模拟量变送输出:0/4~20mA或0~5/10V
工作条件 -10~55℃,相对湿度≤93%,无腐蚀性气体场所,海拔高度≤2500m
隔离耐压 输入和电源>2kV,输入和输出>1kV,电源和输出>2kV
绝缘 >100MΩ
安装使用说明
1、辅助电源
多功能电力仪表辅助电源为开关电源，若不作特殊声明，提供的是AC/DC85~265V电源接口，保证所提供的电源适用于改系列的产品，所防止损坏产品。（DC供电时“1”为正，“2”为负）
A、建议在电源的火线上安装1A丝。
B、对于电力品质较差，建议在电源回路中安装浪涌器及快速脉冲群器等。
2、信号输入
采用每个测量通道单独采集的计算方式，保证使用时完全一致、对称，其具有多种接线方式，适用于不同的负载形式。
A、电压输入：输入电压应不高于产品的额定输入电压的120%，否则应考虑使用PT：在电压输入端安装1A丝;
B、电流输入：输入电流应不同于产品的额定输入电流（1A、5A）的120%，否则应使用外部CT：
如果使用的CT上连有其他仪表，接线应采用串接方式：
建议使用接线排，不要直接接CT，以便拆装：
去除产品的电流输入连接之前，一定要先断开CT一次回路或短接二次回路。
C、要确保输入电压、电流相序与接线图顺序一致，方向要一致，否则会现功率、电能的数值和符号错误！
D、仪表外部接线方式，要与内部网络设置相一致，三线三线NET=三相四线NET=设置不一致会导致电压或功率不正确。
