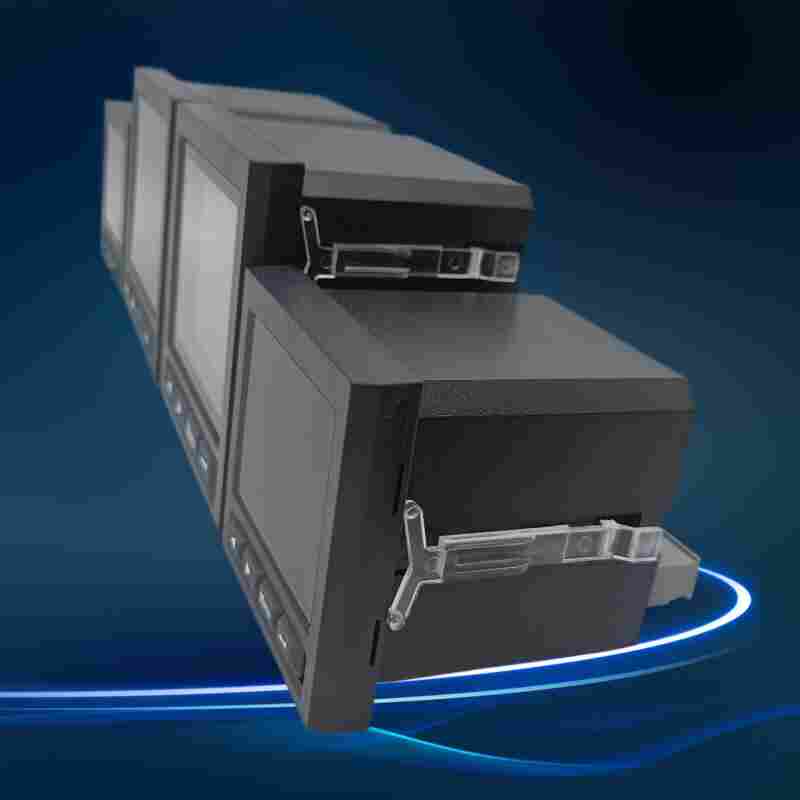

2022已更新SD96-EG2高精度数显多功能表
发布时间：2022-10-31
江苏舜高智能*研发生产SD96-EG2高精度数显多功能表，主要功能有：全电亮测量、电能计量、RS485通讯、数码管/液晶显示，可选配：谐波监测、开关量输入（DI）、继电器输出（DO）等功能，外形美观，测量精度高、通讯稳定、模块化组合、导轨式安装、接线方便。
SD96-EG2高精度数显多功能表产品介绍
SD96-EG2
可编程智能电测仪表是针对电力系统、工矿企业、公用设施、智能大厦的电力监控需求而设计的智能仪表，它集成电力参数的测量(如单相或者三相的电流、电压、有功功率、无功功率、视在功率、频率、功率因数)以及电能监测和考核管理。采用高亮度 LED/LCD 显示界面，通过按键来实现参数设置和控制，非常适用于实时电力监控系统。可以直接取代常规电力变送器及测量仪表。作为一种智能化、数字化的前端采集元件，该仪表已广泛应用于各种控制系统、SCADA 系统和能源管理系统中。
SD96-EG2高精度数显多功能表功能特点
可测量三相相/线电压、三相电流、零序电流、三相有功/无功/视在/功率因数、有功/无功/视在/功率因数、频率、电流不平衡等三十余项基本电参量
电能计量
谐波测量（电压/电流畸变率，谐波含有率2nd~31st）
需量统计（电流，有功功率，无功功率，视在功率）
标配1路RS485通讯接口，Modbus协议
标配2路有源开关量输入，可扩展2路继电器输出
可扩展事件记录
可扩展复费率电能和历史电能统计
扩展后可达6路开关量输入和4路继电器输出或14路开关量输入和2路继电器输出
SD96-EG2高精度数显多功能表技术指标
电网系统频率：45~60Hz
测量周期：1/2秒
电源输入范围：AC/DC 80~270V
功耗：≤5VA
模拟量输出参数
输出范围：4~20mA/0~20mA
精度等级：0.5%
过载：120%有效输出，电流24mA
负载：RMAX = 400Ω
开关量输入参数
无源干接点，接通电阻<500Ω，关断电阻>100kΩ
开关量输出参数
继电器输出（常开），负载电压<24V(AC/DC)，负载电流<0.1A
气候条件
正常工作温度：-20℃~+50℃
极限工作温度：-30℃~+60℃
存贮和运输温度：-40℃~+70℃
存贮和工作湿度：≤85％
安装使用说明
接线说明:
电压输入：输入电压不要高于产品的额定输入电压(100V或400V)，否则应考虑使用PT，为了便于维护,建议使用接线排。
电流输入：标准额定输入电流为5A，大于5A的情况应使用外部CT。如果使用的CT上连有其它仪表，接线应采用串接方式，去除产品的电流输入连线之前，一定要先断开CT一次回路或者短接二次回路，为便于维护建议使用接线排。
要确保输入电压、电流相对应，相序一致，方向一致；否则会出现数值和符号错误！(功率和电能)。
仪表可以工作在三相四线方式或者三相三线方式，用户应根据现场使用情况选择相应的接线方式。一般在没有中心线的情况下使用三相三线方式，在有中心线的情况下使用三相四线方式，三相三线可以只安装2个CT(A和C相)，三相四线需要安装三个CT(在只有2CT情况下可以合成另一相电流)。
注意：仪表内可设置两种接线方式，实际接线方式和表内设置方式必须一致，否则仪表的测量数据不准确。
舜高智能售后服务政策
1、我们向您保证所售商品为*行货，并开具13%税，与商品送达后寄送。凭质保证书及，可享受联保服务。
2、我们为您提供具有竞争力的商品价格和免运费政，请您放心购买！
3、产品销售不限区域（限区域产品有说明），我们的客户遍布各地。
3 “三包”服务*
为了保持市场竞争力，保护公司的质量信誉，提高产品服务质量，满足客户要求，我公司对所生产、销售的产品实行“三包”服务，即“包退、包修、包换”。
一、我公司产品在出售7天内，外观良好，无损坏，顾客对产品不满意，可办理退货。
二、我公司产品在出售6个月内，顾客对产品不满意，或发生的产品故障，影响用户使用，可以调换新的合格产品。
三、我公司产品在出售12个月（含12个月）内，出现非顾客使用不当发生的产品故障，公司负责免费修理。
四、我公司产品在出售24个月以上，所发生的可修复故障，公司负责修理，仅适当收取材料费用、工本费用。
江苏舜高智能*研发生产SD96-EG2高精度数显多功能表，主要功能有：全点亮测量、电能计量、RS485通讯、数码管/液晶显示，外形美观，测量精度高、通讯稳定、模块化组合、导轨式安装、接线方便、全中文液晶显示。
