2022已更新YD2060-J2智能电表
发布时间：2022-10-31
江苏舜高智能*研发生产YD2060-J2智能电表，主要功能有：全电亮测量、电能计量、RS485通讯、数码管/液晶显示，可选配：谐波监测、开关量输入（DI）、继电器输出（DO）等功能，外形美观，测量精度高、通讯稳定、模块化组合、导轨式安装、接线方便。

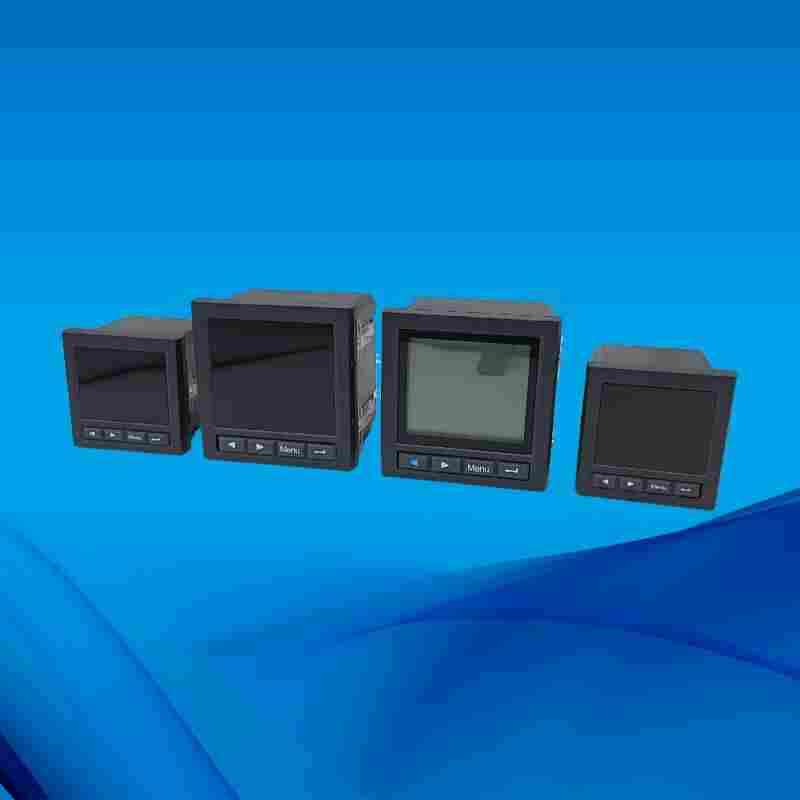

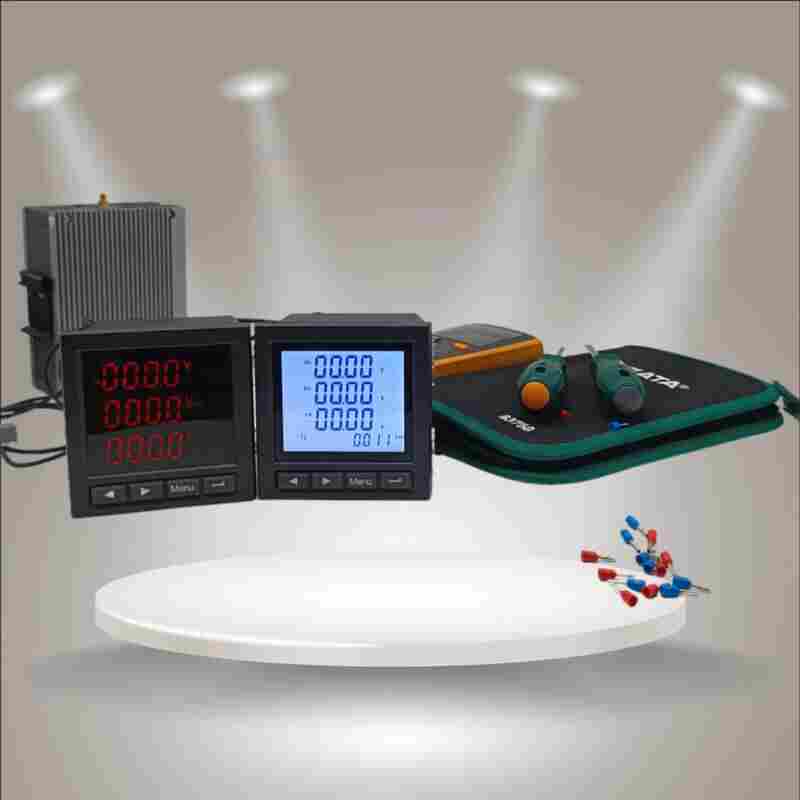

YD2060-J2智能电表产品介绍
YD2060-J2多功能电力仪表是针对电力系统、工矿企业、公共设施、智能大厦等电力监控、智能监控、计量考核的应用场合设计的高精度、高可靠性、高的智能仪表产品。该系列仪表采用高精度AD芯片和高可靠性的MCU设计，可以测量三相电网中的所有电量参数如三相电压、三相电流、有功功率、无功功率、功率因数、电网频率、双向电能计量及THD等，具有标准电能脉冲和RS485通讯接口，可选多种扩展功能模块(开关量输入输出、模拟量输出、复费率电能统计、谐波分析等)。
YD2060-J2智能电表功能特点
测量：单相电压、电流、有功功率、无功功率、功率因数、频率、有功电能、无功电能
LED显示：单相LED数码显示，可视度高
LCD显示：STN蓝屏/黄屏、宽视角、高品质、高清晰LCD液晶屏显示
通讯：RS485通讯，MODBUS-RTU协议
输出：2路电能脉冲输出（脉冲常数3200imp/kwh）
扩展：可直接从电流、电压互感器接入信号，现场可编程设置输入参数变比
用途：进线、母线以及重要配出回路，适用于GCS、GCK、MNS、GGD等柜型
附加功能：开关量输入与输出，变送输出
YD2060-J2智能电表技术指标
产品标准
GB/T 22264.1-2008 安装式数字显示电测量仪表 第1部分：定义和通用要求
GB/T 22264.7-2008 安装式数字显示电测量仪表 第7部分：多功能仪表的特殊要求
GB/T 22264.8-2008 安装式数字显示电测量仪表 第8部分：的并验方法
GB/T 8 交流电测量设备-特殊要求-第22部分：静止式有功电能表(0.2S级和0.5S级)
GB/T 8 交流电测量设备-特殊要求-第23部分：静止式无功电能表(2级和3级)
DL/T 614-2007 多功能电能表
GB14287-2005 电气火灾监控系统
GB50045-95 高层民用建筑设计防火规范
GB50054-95 低压配电设计规范
GB50096 住宅设计规范
GB13955-2005 剩余电流动作保护装置的安装和运行
GB50016-2006 建筑设计防火规范
安装使用说明
1）辅助电源：
多功能电力仪表具备通用的(AC/DC)电源输入接口，若不作特殊声明，提供的是AC/DC85~270V电源接口的标准产品，保证所提供的电源适用于该系列的产品，以防止损坏产品。
注：采用交流供电时，建议在火线一侧安装1A丝电力品质较差时，建议在电源回路安装浪涌器防止雷击，以及快速脉冲群器。
2）输入信号：
多功能电力仪表采用了每个测量通道单独采集的计算方式，保证了使用时完全一致对称，其具有多种接线方式。适用于不同的负载形式。
注：具体接线及仪表参数（脉冲常数等）见仪表所带接线图。
说明：
A、电压输入：输入电压应不高于产品的额定输入电压（100V或400V），若无注明，出厂为AC0~500V、高于500V应考虑使用PT，在电压输入端须安装1A丝。
B、电流输入：标准额定输入电流为5A，大于5A的情况应使用外部CT。如果使用的CT上连有其它仪表，接线应采用串接方式，去除产品的电流输入连线之前，一定要先断开CT一次回路或者短接二次回路。建议使用接线排，不要直接接CT，以便拆装。
C、要确保输入电压、电流相对应，顺序一致，方向一致；否则会出现功率和电能的数值和符号错误！！！
D、仪表输入网络的配置根据系统的CT个数决定，在2个CT的情况下，选择三相三线两元件方式；在3个CT的情况下，选择三相四线三元件方式。仪表接线、仪表编程中设置的输入网络NET应该同所测量负载的接线方式一致，不然会导致仪表测量的电压或功率不正确。其中在三相三线中，电压测量和显示的为线电压；而在三相四线中，电压测量和显示为电网的相电压
舜高智能售后服务政策
1、为客户免费提供产品安装指导和维护培训；
2、保证产品在3年内计量精度达到要求；建立客户档案，定期进行产品质量跟踪服务；
3、建立完善售前、售中、售后服务网络，实行本地化服务。解决用户在使用产品过程中遇到技术难题或其他问题时的后顾之忧；
4、24小时响应客户需求；
5、接到客户故障投诉电话后24小时到位为客户服务；
江苏舜高智能*研发生产YD2060-J2智能电表，主要功能有：全点亮测量、电能计量、RS485通讯、数码管/液晶显示，外形美观，测量精度高、通讯稳定、模块化组合、导轨式安装、接线方便、全中文液晶显示。
