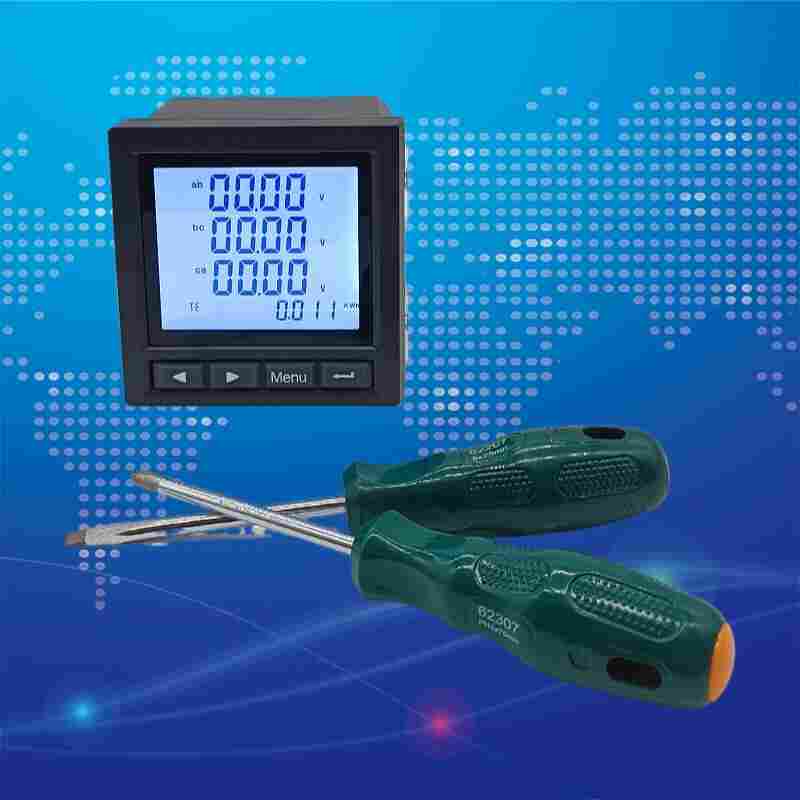

PD866EY-530高精度液晶多功能表舜高-2022已更新
发布时间：2022-10-31
江苏舜高智能*研发生产PD866EY-530高精度液晶多功能表，主要功能有：全电亮测量、电能计量、RS485通讯、数码管/液晶显示，可选配：谐波监测、开关量输入（DI）、继电器输出（DO）等功能，外形美观，测量精度高、通讯稳定、模块化组合、导轨式安装、接线方便。
PD866EY-530高精度液晶多功能表产品介绍
PD866EY-530
多功能电力仪表用于测量三相电流、三相电压、功率因数、频率；显示采用数码管或液，可以同时显示4种电力参数，不需要切换；适用于高线柜、高压电容器柜、低线柜、低压电容器柜等；精度高、稳定性好、测量范围广、变比可任意设定，具有通讯功能，支持全数字校表，无可调电位器，具有很高的。
PD866EY-530高精度液晶多功能表功能特点
高精度电量测量和电能计量，具有需量功能
16 条SOE 事件顺序记录、定值越限监视
三相电压/ 电流不平衡度分析、电流K 因子
三相电压/ 电流谐波和2~31 次分次谐波分析
支持2 路DI 、2 路DO 、1 路AO 可扩展；选配光电式和接点式电能脉冲输出，用于精度校验
RS-485 通信口，支持Modbus 通信规约
LCD/LED 显示
PD866EY-530高精度液晶多功能表技术指标
技术指标：LCD
精度等级 U、I为0.2级，P、Q为0.5级，有功电能为0.5级，无功电能为2级
显示 可编程LCD或LED显示
输入测量 网络 三相三线、三相四线
额定值 电压：AC 100V、400V；电流：AC 1A、5A
过负荷 持续：1.2倍 瞬时：电压 2倍(10秒)，电流10倍(5秒)
功 耗 电压：＜1VA(每相) 电流：＜0.4VA(每相)
阻 抗 电压＞300kΩ 电流＜20mΩ
频 率 50/60Hz±10%
电能计量 电能 有功、无功电能计量
电源 工作范围 AC、DC 80V～270V
功 耗 ≤5VA
输出可编程 模拟量 2路或4路变送输出：4～20mA/0～20mA
数字量 RS-485接口，MODBUS-RTU协议
脉冲输出 2路电能脉冲输出，光耦继电器
开关量输入 4路(2路)开关量输入，干节点方式(具体参阅规格型号说明)
开关量输出 4路(2路)开关量输出，光耦继电器(具体参阅规格型号说明)
工作条件 环境温度: -10～55℃，相对湿度≤93%，无腐蚀气体场所，海拔高度≤2500m
隔离耐压 输入和电源＞2kV,输入和输出＞2kV,电源和输出＞1.5kV
绝缘电阻 ≥100MΩ
安装使用说明
接线说明
当选用电压量程3×57.7/100V和3×100V时，应考虑使用外部PT，为了便于维护，建议使用接线排。
当选用电流量程1(2)A、1.5(6)A时，应使用外部CT。如果使用的CT上连有其他仪表，接线应采用串接方式，去除产品的电流输入连线之前，一定要先断开CT一次回路或者短接二次回路，为便于维护建议使用接线排。
要确保输入电压、电流相对应，相序一致，方向一致，否则会出现功率和电能等的数值和符号错误。
仪表可以工作在三相四线或者三相三线方式，用户应根据现场使用情况选择相应的接线方式。一般在没有中心线的情况下使用三相三线方式，在有中心线的情况下使用三相四线方式。需要注意的是现场的接线方式必须与表规定接线方式一致，否则仪表的测量数据不正确。
舜高智能售后服务政策
质保期外的服务*：在本工程质量保修期外，如若出现质量问题。我公司*以的维修价格；设立专职维护、维修人员或机构；专门配备维修车辆和维修器材。 我公司保证组织富有同种施工经验和同种维修经验的施工力量，在*短的时间内排查、解决影响系统正常运行的任何故障、隐患。 我公司*维护和费用明细同步进行，做到资金费用流量、流向明确。如若业主发现有偷工减料等类似情况，我公司愿接受处罚并承担全部质量责任。 质量问题维护、修复之后，进行系统巡检、性能测试、达到*相关行业质量标准。维修、维护完毕之后，由业主方当场进行质量验收。
江苏舜高智能*研发生产PD866EY-530高精度液晶多功能表，主要功能有：全点亮测量、电能计量、RS485通讯、数码管/液晶显示，外形美观，测量精度高、通讯稳定、模块化组合、导轨式安装、接线方便、全中文液晶显示。
