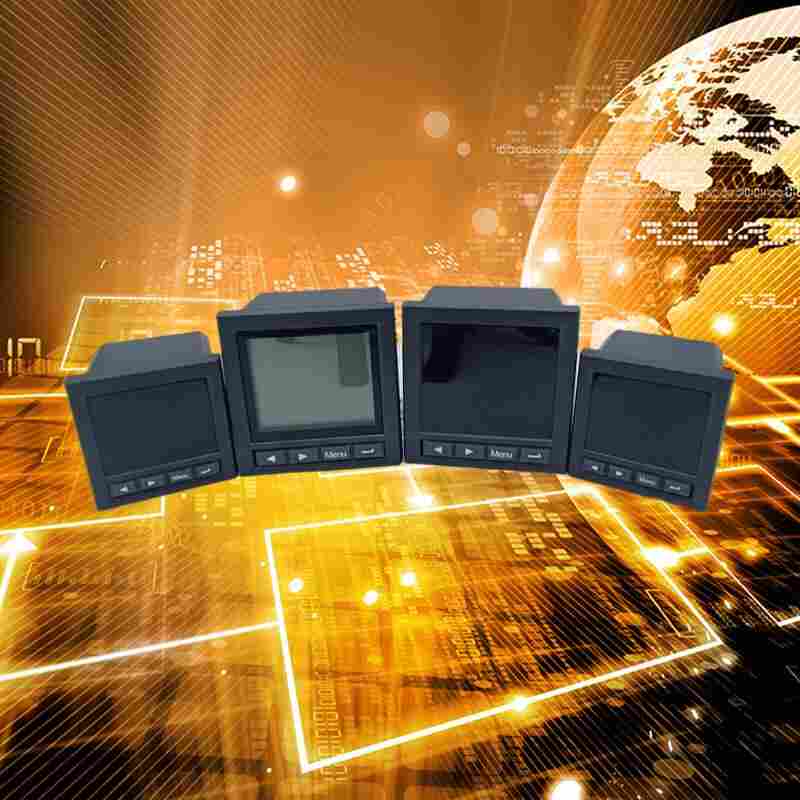

2022已更新SD80-EG3可编程智能电测仪表
发布时间：2022-10-31
江苏舜高智能*研发生产SD80-EG3可编程智能电测仪表，主要功能有：全电亮测量、电能计量、RS485通讯、数码管/液晶显示，可选配：谐波监测、开关量输入（DI）、继电器输出（DO）等功能，外形美观，测量精度高、通讯稳定、模块化组合、导轨式安装、接线方便。
SD80-EG3可编程智能电测仪表产品介绍
SD80-EG3
多功能电力仪表是一种具有可编程测量、显示、数字通讯和电能脉冲输出等功能的多功能电力仪表,能够完成电量测量、电能计量、数据显示、采集及传输，可广泛应用于变电站自动化，配电自动化、智能建筑、企业内部的电能测量、管理、考核。测量精度为0.5级、实现LED 现场显示和远程RS-485数字接口通讯，采用MODBUS-RTU通讯协议
SD80-EG3可编程智能电测仪表功能特点
电气参数测量
多功能电力仪表可以实时测量下列电气参数：
■ 电压V：三相相电压、线电压
■ 电流I：三相线电流及其平均、中线电流
■ 有功功率P：各相有功功率和有功功率
■ 无功功率Q：各相无功功率和无功功率
■ 视在功率S：各相视在功率和视在功率
■ 功率因数PF：各相功率因数和系统功率因数
■ 频率F：系统的频率
电能计量功能
可实现高精度的四象限电能计量，计量的电能包括吸收有功电能、释放有功电能、感性无功电能、容性无功电能。
分时计费及需量记录
具有复费率电能计量功能，复费率电能**多可分8个时段、4种费率（尖、峰、平、谷）来完成电能的分时计量，同时具有需量记录功能需量纪录及12个月电能统计，所有数据可通过通讯读取。
I/O模块
智能电力仪表提供了丰富的I/O接口。可提供多达8路数字量输入（DI）用于监视开关量输入的状态；4路继电器输出（DO）模块，用于实现断路器的远程控制、报警输出和脉冲电度输出等。
变送器输出
模拟量输出：*多可以提供2路4~20mA输出，模拟变送输出可选择将电网中常见的26个电量(UA、UB、UC、UAB、UBC、UCA、IA、IB、IC、
PA、PB、PC、P、QA、QB、QC、Q、SA、SB、SC、S、PFA、PFB、PFC、PF、F) 隔离变送输出为0~20mA或4~20mA的直流信号。
通讯模块
提供1路异步半双工RS485通讯接口，采用MODBUS-RTU协议，各种数据信息均可在通讯线路上传送。理论上在一条线路上可以同时连接多达128个仪表，每个仪表均可设定其通讯地址（Addr），通讯速率（buad）也可通过设置选择。
SD80-EG3可编程智能电测仪表技术指标
网络：三相三线、三相四线
额定值：AC100V、400V（订货时说明）
过负荷：持续：1.2倍瞬时：10倍/10s
电压功耗：<1VA（每相）
阻抗：>500kΩ
精度：RMS测量，精度等级0.5
额定值：AC1A、5A（订货时请说明）
过负荷：持续：1.2倍瞬时：10倍/10s
功耗：<0.4VA(每相)
阻抗：<2mΩ
精度：RMS测量，精度等级0.5
频率：40~60Hz，精度0.1Hz
功率：有功、无功、视在功率，精度0.5级
电能：四象限计量，有功精度0.5级，无功精度1级
显示：可编程、切换、循环（LED）显示
电源：AC/DC 85~270V
功率：≤5VA
通讯：RS-485、MODBUS-RTU协议
输出：2路电能脉冲输出，光耦继电器（6方形、72方形除外）
工作温度：-10~55℃
存储温度：-20~75℃
耐压：输入/电源>2kV，输入/输出>2kV，电源/输出>1kV
绝缘：输入、输出、电源对机壳>5MΩ
安装使用说明
1、关于通讯
1）仪表没有回送数据
答：首先确保仪表的通讯设置信息如从机地址、波特率、校验方式等与上位机要求一致：如果现场多块仪表通讯都没有数据回送，检测现场通讯总线的连接是否准确可靠，RS485转换器是否正常。如果只有单块或者少数仪表通讯异常，也要检查相应的通讯线，可以修改变换异常和正常仪表从机的地址来测试，排除或确认上位机软件问题，或者通过变换异常和正常仪表的安装位置来测试，排除或确认仪表故障。
2）仪表回送数据不准确
答：多功能电力仪表的通讯开放给客户的数据有一次电网float型数据和二次电网int/long型数据。请仔细阅读通讯地址表中关于数据存放地址和存放格式的说明，并确保按照相应的数据格式转换。客户去经销商那里索要MODBUS-RTU通讯协议测试软件MODSCAN，该软件遵循标准的MODBUS-RTU通讯协议，并且数据可以按照整型、浮点型、16进制等格式显示，能够直接与仪表显示数据比。
2、关于U、I、P等测量不准确
答：首先需要确保正确的电压和电流信号已经连接到仪表上，可以使用万用表来测量电压信号，必要的时候使用钳形表来测量电流信号。其次确保信号线的连接是正确的，比如电流信号的同名端（也就是进线端），以及各相的相序是否出错。多功能电力仪表可以观察功率界面显示，只有在反向送电情况下有功功率为负，一般使用情况下有功率符号为正，如果有功功率符号为负，有可能电流进出线接错，当然相序接错也会导致功率显示异常。另外需要注意的是仪表显示的电量为一次电网值，如果表内设置的电压电流互感器的倍率与实际使用互感器倍率不一致，也会导致仪表电量显示不准确。表内电压电流的量程出厂后不容许修改。接线网络可以按照现场实际接法修改，但编程菜单中接线方式的设置应与实际接线方式一致，否则也将导致错误的显示信息。
3、关于电能走字不准确电能数据不保存
答：1）仪表的电能累加是基于对功率的测量，先观测仪表的功率值与实际负荷是否相符。多功能电力仪表支持双向电能计量，在接线错误的情况下，有功功率为负的情况下，电能会累加到反向有功电能，正向有功电能不累加。在现场使用*多出现的问题是电流互感器进线和出线接反。多功能电力仪表均可以看到分相的带符号的有功功率，若功率为负则有可能是接线错。另外相序接错也会引起仪表电能走字异常。
2）电能数据不保存时，请查看仪表是否有负载，加上负载后仪表则继续累计。
4、仪表不亮
答：确保合适的辅助电源（AC/DC80-270V）已经加到仪表的辅助电源端子，过规定范围的辅助电源电压可能会损坏仪表，并且不能恢复。可以使用万用表来测量辅助电源的电压值，如果电源电压正常，仪表无任何显示，可以考虑断电重新上电，若仪表还不能正常显示的话请联系本公司技术服务部。
舜高智能售后服务政策
我方*设备免费直接发到用户地点，实现“门到门”服务。投标产品将执行*有关部门颁布的《电子类商品修理更换退货责任规定》(以下称“*三包规定”)中规定的如下“三包”细则： 1）. 七日内出现故障免费退货 自您购买产品之日( 以正式购机日期为准，以下称“购机日”) 起7日内( 含) ，如果您所购买的产品主机出现“*三包规定”所列性能故障，您可以选择退货、换货或者修理。如您选择整机退货，我方将按照购买价格( 以正式购机价格为准，下同) 一次性退清货款。2）.八至十五日内出现故障免费修理或换货 自购机日起第8日至第15日内( 含)，如果您所购买的产品主机出现“*三包规定”所列性能故障，您可以选择换货或修理。如您选择整机更换，我方将免费为您更换同型号同规格的产品或不低于原产品性能的产品。3）. 产品一年内同一故障维修两次仍不能正常使用可免费更换，自购机日起一年内( 含) ，如果您所购买的产品主机出现“*三包规定”所列性能故障，且经两次修理仍不能正常使用的，您可以选择整机更换或故障部件维修。如您选择整机更换，凭授权服务机构提供的修理记录，我方负责免费为您更换同型号同规格的产品或不低于原产品性能的产品。
江苏舜高智能*研发生产SD80-EG3可编程智能电测仪表，主要功能有：全点亮测量、电能计量、RS485通讯、数码管/液晶显示，外形美观，测量精度高、通讯稳定、模块化组合、导轨式安装、接线方便、全中文液晶显示。
