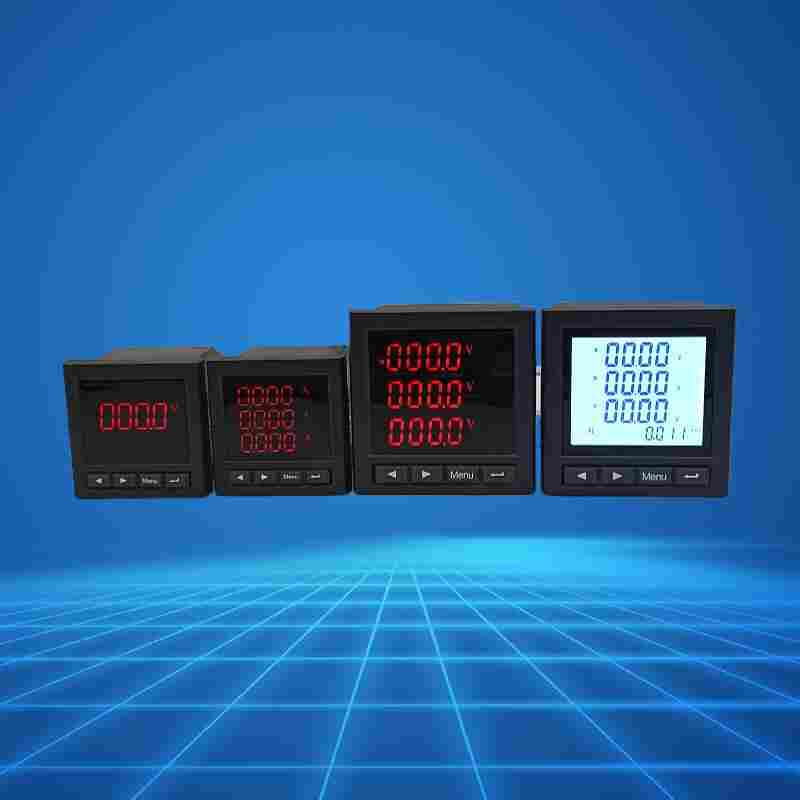

2022已更新QP200网络电力仪表
发布时间：2022-10-31
江苏舜高智能*研发生产QP200网络电力仪表，主要功能有：全电亮测量、电能计量、RS485通讯、数码管/液晶显示，可选配：谐波监测、开关量输入（DI）、继电器输出（DO）等功能，外形美观，测量精度高、通讯稳定、模块化组合、导轨式安装、接线方便。
QP200网络电力仪表产品介绍
QP200
多功能电力仪表能够高精度测量三相电网系统中常用的电量参数：三相电压、电流、有功功率、无功功率、功率因数、电网频率、有功电能，无功电能，并带有通讯接口t和两路电能脉冲。能够完成电量测量、电能计算、数据显示、采集及传输.
该仪表具备可编程安装式数显电表的所有功能，另外还有两路电能脉冲输出和四路开关量输入以及四象限电能测量。报警（或开关量）输出和变送输出均扩展为四路。
可同时测量电力线路中的电压（相电压或线电压）、电流、有功功率、无功功率、视在功率、功率因数、频率、四象限电能等30种电量参数，通过三排四位或两排六位LED数码管配合指示灯或LCD液晶显示。
QP200网络电力仪表功能特点
基本功能：
◎测量三相交流电流、相/ 线电压、有功/ 无功功率、有功/ 无功电度、功率因数、频率等
◎提供数码管显示，本地数据查询
◎电流变比可编程
◎优良的温度特性和工作稳定性
◎适用于三相四线制
◎适用0.5kV 以下电压等级
扩展功能：
◎支持2 路有源开关量输入
◎支持2 路继电器输出
◎支持2 路4~20mA 模拟量输出
◎支持1 路RS485 通讯接口，Modbus 协议
产品尺寸及安装方式：
安装方式：屏面安装，壳体尺寸89.5*89.5mm，建议开孔尺寸90.0*90.0mm
外观尺寸：面框96.0*96.0*17.6mm，壳体尺寸89.5*89.5*65.0mm
QP200网络电力仪表技术指标
测量精度
电压：0.5级
电流：0.5级
有功功率：0.5级
无功功率：0.5级
功率因数：0.5级
频率：±0.02Hz
有功电能：0.5S级或0.2S级
无功电能：1级或2级
信号输入
接线方式：三相四线、三相三线
额定电压：AC 57.7V、AC 100V、AC 220V、AC 380V
额定电流：AC 1A、AC 5A
过负载：电压：1.2倍(持续)，2倍/1秒(瞬时) 电流：1.2倍(持续)，10倍/5秒(瞬时)
功耗：电压：<1VA/相，电流：<0.4VA/相
阻抗：电压：>300kΩ，电流：<20mΩ
频率：45~65Hz
辅助电源
工作范围：AC/DC：80V~270V
功耗：<4VA
功能模块
通讯接口：支持1路RS-485通讯，Modbus-RTU协议 波特率：1200~9600bps，默认2400 bps
开关量输入：支持4路干结点输入
开关量输出：支持3路继电器输出，容量：AC 250V/5A，DC 30V/5A
变送输出：支持1路模拟量输出：0/4~20mA或0~5/10V
电能脉冲输出：支持2路电能脉冲输出，常数：8000imp/KWh(Kvarh)
环境
工作温度：-10℃~+55℃
存储温度：-25℃~+70℃
相对湿度：≤93%，无腐蚀性气体场所
海拔：≤2500m
安全
绝缘电阻：>100MΩ
交流耐压：AC 2KV
电磁兼容性能
静电放电：4级
电快速瞬变脉冲群：4级
浪涌(冲击)：4级
外形尺寸
面框尺寸(mm)：120×120；80×80；96×48；96×96；80×80；48×48；120x60；160x80
开孔尺寸(mm)：111×111；76×76；92×45；92×92；68×68；45×45；114x56；152x76
安装使用说明
数显电力仪表的安装方法：
1、在固定的配电柜上，选择合适的地方开一个开孔尺寸的安装孔。
2、取出数显电力仪表，松开螺丝，取下固定夹。
3、将仪表安装插入配电柜的仪表孔中。
4、插入仪表的固定夹，固定螺丝。
舜高智能售后服务政策
1.我们将按照客户的要求提供相关的技术培训和技术资料。
2.产品有质量问题，一年免费保修，终生维护，有合同约定的按合同约定。
3.我们保证在15分钟内进行电话指导，由您自行排除设备的简单故障。
4.24小时值班热线电话服务
5.4小时电话响应服务
对用户要求，我们根据情况立即答复，并对于不能立即解决的问题*迟不过4小时内回复。我们实行首问负责制，由接到用户信息的部门负责传递相关部门并处理结果。
6.快速现场响应服务
江苏舜高智能*研发生产QP200网络电力仪表，主要功能有：全点亮测量、电能计量、RS485通讯、数码管/液晶显示，外形美观，测量精度高、通讯稳定、模块化组合、导轨式安装、接线方便、全中文液晶显示。
