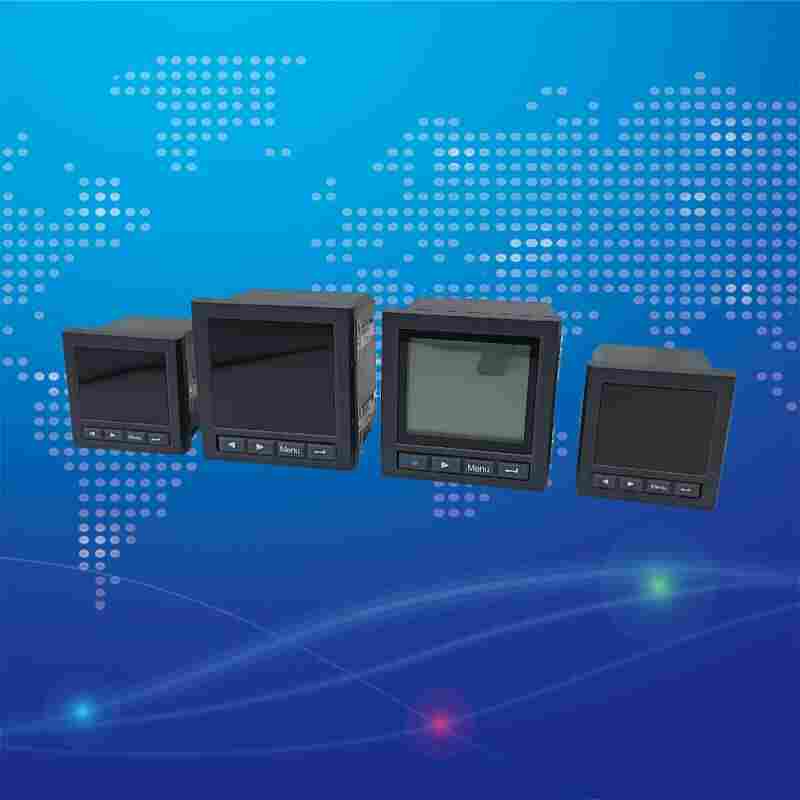

SD96-E2三相多功能电力采集仪表舜高-2022已更新
发布时间：2022-10-31
江苏舜高智能*研发生产SD96-E2三相多功能电力采集仪表，主要功能有：全电亮测量、电能计量、RS485通讯、数码管/液晶显示，可选配：谐波监测、开关量输入（DI）、继电器输出（DO）等功能，外形美观，测量精度高、通讯稳定、模块化组合、导轨式安装、接线方便。
SD96-E2三相多功能电力采集仪表产品介绍
SD96-E2
多功能监控仪表是高性能的监控仪表，具有高精度电力参数实时测量、谐波测量、正反向有功/无功电能计量、分时电能计量、分时电能定时抄表、电力品质分析、实时波形显示、事件记录、需量等功能，并配置有丰富的输入输出接口可用于现场设备状态的监测与控制，还集成了RS-485通讯接口，可与各种智能配电系统和能量管理系统集成，共享丰富的监测数据和电能质量数据。多功能监控仪表有着极高的，可以直接取代常规电力变送器、测量仪表、电能计量表以及相关的辅助单元，应用领域非常广泛，如能源管理系统、电力监控系统、工矿企业、公共设施、智能建筑和开关柜等配电网络系统。
SD96-E2三相多功能电力采集仪表功能特点
1、可直接从电流、电压互感器接入信号；
2、可任意设定PT/CT变比；
3、仪表显示可滚动设置；
4、I/O开关量，继电器报警输出，4~20mA模拟量等功能模块化设计；
5、多块仪表可设置不同地址；
6、可通讯接入SCADA、PLC系统中；可与业界多种软件通讯（Intouch,Fix,Citec，组态网等）；
7、蓝屏背光LCD显示，可视度高；
8、方便安装，接线简单，工程量小；
9、仪表采用失电保护电路，在失电情况下，数据保存不丢失，恢复电源后，仪表继续运行；
10、四象限电能计量，分时计费，需量纪录及12个月电能统计。
SD96-E2三相多功能电力采集仪表技术指标
技术指标：LCD
精度等级 U、I为0.2级，P、Q为0.5级，有功电能为0.5级，无功电能为2级
显示 可编程LCD或LED显示
输入测量 网络 三相三线、三相四线
额定值 电压：AC 100V、400V；电流：AC 1A、5A
过负荷 持续：1.2倍 瞬时：电压 2倍(10秒)，电流10倍(5秒)
功 耗 电压：＜1VA(每相) 电流：＜0.4VA(每相)
阻 抗 电压＞300kΩ 电流＜20mΩ
频 率 50/60Hz±10%
电能计量 电能 有功、无功电能计量
电源 工作范围 AC、DC 80V～270V
功 耗 ≤5VA
输出可编程 模拟量 2路或4路变送输出：4～20mA/0～20mA
数字量 RS-485接口，MODBUS-RTU协议
脉冲输出 2路电能脉冲输出，光耦继电器
开关量输入 4路(2路)开关量输入，干节点方式(具体参阅规格型号说明)
开关量输出 4路(2路)开关量输出，光耦继电器(具体参阅规格型号说明)
工作条件 环境温度: -10～55℃，相对湿度≤93%，无腐蚀气体场所，海拔高度≤2500m
隔离耐压 输入和电源＞2kV,输入和输出＞2kV,电源和输出＞1.5kV
绝缘电阻 ≥100MΩ
安装使用说明
数显表的使用注意事项如下：
1、使用前，仪表需通电15分钟。
2、注意防止震动和冲击，不要在有量灰尘和量气体的地方使用。
3、输入导线不宜过长，如被测信号输入端较长时请双绞线。
4、若信号伴随高频干扰，应在线里低频过滤器。
5、长时间存放未使用时，请每三个月通电一次不少于4小时。
6、长期保存应避开直射光线，宜存放在环境温度-25°C~55°C.
7、如仪表无显示，应先检查辅助电源，电压是否在范围内。
8、如显示不正常，检查输入信号是否正常及信号接线端是否拧紧。
9、除非PT有足够功率，否则不能使用PT信号同时作为辅助电源，以保证仪表正常工作。
10、CT回路中的电流接线端子螺丝务必拧紧，保证进/出线接触可靠，以免产生故障。
11、若要校验仪表，校验仪器应优于0.1级，才能保证校验精度。
舜高智能售后服务政策
一、产品质量*：
1、 产品的制造和检测均有质量记录和检测资料。
2、 对产品性能的检测，我们诚请用户亲临对产品进行全过程、全性能检查，待产品被确认合格后再装箱发货。
二、产品价格*：
1、为了保证产品的高可靠性和*性，系统的选材均选用国内或产品。
2、在同等竞争条件下，我公司在不以降低产品技术性能、更改产品部件为代价的基础上，真诚以惠的价格提供给贵方。
三、交货期*：
1、产品交货期：尽量按用户要求，若有特殊要求，需提前完工的，我公司可特别组织生产、安装，力争满足用户需求。
2、产品交货时，我公司向用户提供下列文件；
① 技术保养维修手册
② 安装图
③ 外购件说明书及制造厂家
④ 提供易损件、备件清单，并附送一定量的备件
江苏舜高智能*研发生产SD96-E2三相多功能电力采集仪表，主要功能有：全点亮测量、电能计量、RS485通讯、数码管/液晶显示，外形美观，测量精度高、通讯稳定、模块化组合、导轨式安装、接线方便、全中文液晶显示。
