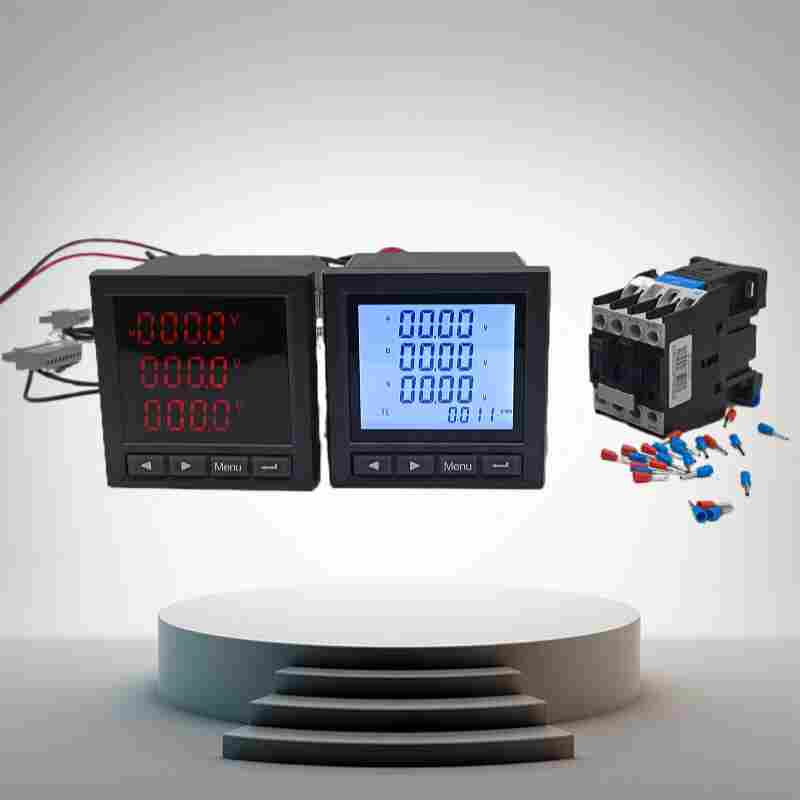

PD866E-360K2J2电能质量分析仪舜高-2022已更新
发布时间：2022-10-31
江苏舜高智能*研发生产PD866E-360K2J2电能质量分析仪，主要功能有：全电亮测量、电能计量、RS485通讯、数码管/液晶显示，可选配：谐波监测、开关量输入（DI）、继电器输出（DO）等功能，外形美观，测量精度高、通讯稳定、模块化组合、导轨式安装、接线方便。
PD866E-360K2J2电能质量分析仪产品介绍
PD866E-360K2J2
可编程智能电测仪表是针对电力系统、工矿企业、公用设施、智能大厦的电力监控需求而设计的智能仪表，它集成电力参数的测量(如单相或者三相的电流、电压、有功功率、无功功率、视在功率、频率、功率因数)以及电能监测和考核管理。采用高亮度 LED/LCD 显示界面，通过按键来实现参数设置和控制，非常适用于实时电力监控系统。可以直接取代常规电力变送器及测量仪表。作为一种智能化、数字化的前端采集元件，该仪表已广泛应用于各种控制系统、SCADA 系统和能源管理系统中。
PD866E-360K2J2电能质量分析仪功能特点
电压
在测量电压低于300V（相电压）/520V（线电压）的时候可以直接接入而不需要外接PT，否则，必须外接PT。当采用外部PT时，应当注意PT的线性度和精度等级，否则会影响仪表的整体测量精度。
电压测量通道的过载能力一般为额定测量电压的1.2倍。用户在进行设计时应当注意这点，防止内部测量回路出现饱和，造成测量不准确。额定的测量量程为999，999V。
电流
通常情况下，都必须采用CT才可以进行电流测量。CT的次级额定输出需要符合额定电流输入要求。当采用外部CT时，接线时应当防止开路，否则会在初级励磁作用下在次级产生较高电压，造成人员伤亡或设备损坏。
电流测量通道的过载能力一般为额定测量电流的1.2倍。用户在进行设计时应当注意这点，防止内部测量回路出现饱和，造成测量不准确。额定的测量量程为49，999A。
有功功率
计算三相有功功率Pa，Pb，Pc以及和，有符号位。
无功功率
计算三相无功功率Qa，Qb，Qc以及和，有符号位。
功率因数
可以测量各相功率因数以及功率因数，测量范围从-1.000 ～ +1.000
频率
工作于不同测量模式时，频率测量的采集通道是不相同的。本仪表是通过A相电压通道测量频率。
电度
可以统计相关的功率电度参数，根据功率的方向性，可以分别计算输入电度、输出电度以及净值。
电度采用累加的方式计算，除非用户强制清零，否则自初次上电开始就开始累加，直至计满翻转，重新累加。电度值为999，999，999kWh或kVarh。
通过累加有功功率，分别计算出输入有功电度和输出有功电度。
通过累加无功功率，分别计算出输入无功电度和输出无功电度。
用户可以通过本地显示单元，或者通过通讯口在远程进行电度清零。
脉冲输出
提供两个固态继电器输出。一个用于KWH(有功电度)；另一个用于KVARH（无功电度）
电能脉冲=实际脉冲计数值*CT变比值*PT变比值
（实际计数脉冲数值为二次检测计算值）
开关量输
提供两路的外部有源节点输入，适用于监测断路器位置信号、刀闸位置信号等状态信息。
继电器输出
提供了两路继电器输出端口。继电器规格是250Vac/5A，30Vdc/5A。
模拟量输出
提供了两路模拟量输出端口。模拟量输出～20mA信号，对应的为二次测值。
通过面板或通讯可以修改参数设置
通讯
实际现场中，为了防止信号反射通常会在RS-485网络末端并联上一个大约120欧姆的电阻以进行信号匹配，这点值得用户注意。
PD866E-360K2J2电能质量分析仪技术指标
测量精度
电压：0.5级
电流：0.5级
有功功率：0.5级
无功功率：0.5级
功率因数：0.5级
频率：±0.02Hz
有功电能：0.5S级或0.2S级
无功电能：1级或2级
信号输入
接线方式：三相四线、三相三线
额定电压：AC 57.7V、AC 100V、AC 220V、AC 380V
额定电流：AC 1A、AC 5A
过负载：电压：1.2倍(持续)，2倍/1秒(瞬时) 电流：1.2倍(持续)，10倍/5秒(瞬时)
功耗：电压：<1VA/相，电流：<0.4VA/相
阻抗：电压：>300kΩ，电流：<20mΩ
频率：45~65Hz
辅助电源
工作范围：AC/DC：80V~270V
功耗：<4VA
功能模块
通讯接口：支持1路RS-485通讯，Modbus-RTU协议 波特率：1200~9600bps，默认2400 bps
开关量输入：支持4路干结点输入
开关量输出：支持3路继电器输出，容量：AC 250V/5A，DC 30V/5A
变送输出：支持1路模拟量输出：0/4~20mA或0~5/10V
电能脉冲输出：支持2路电能脉冲输出，常数：8000imp/KWh(Kvarh)
环境
工作温度：-10℃~+55℃
存储温度：-25℃~+70℃
相对湿度：≤93%，无腐蚀性气体场所
海拔：≤2500m
安全
绝缘电阻：>100MΩ
交流耐压：AC 2KV
电磁兼容性能
静电放电：4级
电快速瞬变脉冲群：4级
浪涌(冲击)：4级
外形尺寸
面框尺寸(mm)：120×120；80×80；96×48；96×96；80×80；48×48；120x60；160x80
开孔尺寸(mm)：111×111；76×76；92×45；92×92；68×68；45×45；114x56；152x76
安装使用说明
使用要求：所有的仪表在次使用的时候，请检查仪表的参数同所在配电系统中需要的参数的一致性。例如，对于AC 380V 200A/5A的线路中需要配置AC380V 200A/5A的多功能电力仪表。用户也可以根据实际需要对仪表重新进行编程设置。同样一个表，对于400A/5A的线路中。只需要将CT变比“”修改为80就可以了。在一般情况下，仪表后面的标签中都标注了仪表的类型参数和出厂设置参数。确配置仪表后，按照实际的要求对仪表进行正确的接线，对辅助电源、输入信号和输出信号按说明书操作说明中进行。
舜高智能售后服务政策
在保证期内所发现的缺陷买方应尽快通知我公司，说明其缺陷或损坏的程度以及要求弥补缺陷或损坏的办法。如因我公司所供货物制造质量问题出现货物故障时，我公司赔偿买方因此造成的直接损失，并尽快免费修复、更换、重新设计或修改、更新设备和材料中有缺陷的部分；而因买方使用不当原因出现货物故障时，我公司在接买方通知后，12小时内到达现场。帮助排除故障，修复或更换零部件，需更换零部件时，酌情收取成本费；如果我公司在收到通知后，在规定的时间内没有以合理的速度弥补缺陷，买方可采取必要的补救措施，但其风险和费用将由我公司承担，买方根据合同规定对我公司行使的其他权力不受影响。 在质保期满后，出现故障时，我公司仍将做好售后服务，及时处理解决，以优于市场的价格收取零部件费及人工费。
江苏舜高智能*研发生产PD866E-360K2J2电能质量分析仪，主要功能有：全点亮测量、电能计量、RS485通讯、数码管/液晶显示，外形美观，测量精度高、通讯稳定、模块化组合、导轨式安装、接线方便、全中文液晶显示。
