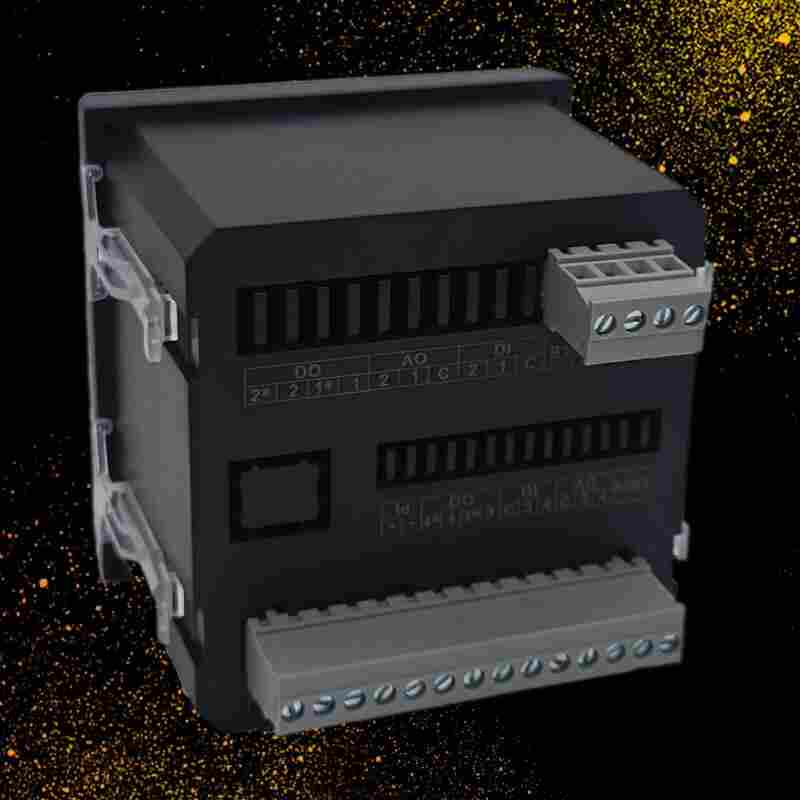

2022已更新PD930-D14多功能数字电力仪表
发布时间：2022-10-31
江苏舜高智能*研发生产PD930-D14多功能数字电力仪表，主要功能有：全电亮测量、电能计量、RS485通讯、数码管/液晶显示，可选配：谐波监测、开关量输入（DI）、继电器输出（DO）等功能，外形美观，测量精度高、通讯稳定、模块化组合、导轨式安装、接线方便。
PD930-D14多功能数字电力仪表产品介绍
PD930-D14
多功能电力仪表是针对电力系统、工矿企业、公共设施、智能大厦等电力监控、智能控制、计量考核的应用场合设计的高精度、高可靠性、高的智能仪表产品。该系列仪表采用高精度AD芯片和高可靠性的MCU设计，可以测量三相电网中的所有电量参数如三相电压、三相电流、有功功率、无功功率、功率因数、电网频率、双向电能计量及THD等，具有标准电能脉冲和RS485通讯接口，可选多种扩展功能模块（开关量输入输出、模拟量输出、复费率电能统计、谐波分析等）。
PD930-D14多功能数字电力仪表功能特点
可测量电网中的电力参数有：Ua、Ub、Uc（相电压）；Uab、Ubc、Uca（线电压）Ia、Ib、Ic（电流）；Ps（有功功率）；Qs（无功功率）；PF（功率因素）；Ss（视在功率）；F（频率）以及EP（有功电能）、Eq（无功电能）所有的测量电量参数全部保存仪表内部的电量信息表中，通过仪表的数字通讯接口可访问采集这些数据。而对于不同的型号的仪表，其显示内容和方式却可能不一致，请参考具体的说明。所有的电量参数的计算方法采用如下公式的数字化的离散方法，具体为：其中P>0，累计的有功电能量是有功电能吸收，P<0，累计的有功电能是有功电能释放，Q>0，累计的无功电能是无功电能感性，Q<0，累计的无功电能是无功电能容性。
PD930-D14多功能数字电力仪表技术指标
网络：三相三线、三相四线
额定值：AC100V、400V（订货时说明）
过负荷：持续：1.2倍瞬时：10倍/10s
电压功耗：<1VA（每相）
阻抗：>500kΩ
精度：RMS测量，精度等级0.5
额定值：AC1A、5A（订货时请说明）
过负荷：持续：1.2倍瞬时：10倍/10s
功耗：<0.4VA(每相)
阻抗：<2mΩ
精度：RMS测量，精度等级0.5
频率：40~60Hz，精度0.1Hz
功率：有功、无功、视在功率，精度0.5级
电能：四象限计量，有功精度0.5级，无功精度1级
显示：可编程、切换、循环（LED）显示
电源：AC/DC 85~270V
功率：≤5VA
通讯：RS-485、MODBUS-RTU协议
输出：2路电能脉冲输出，光耦继电器（6方形、72方形除外）
工作温度：-10~55℃
存储温度：-20~75℃
耐压：输入/电源>2kV，输入/输出>2kV，电源/输出>1kV
绝缘：输入、输出、电源对机壳>5MΩ
安装使用说明
1、关于通讯
1）仪表没有回送数据
答：首先确保仪表的通讯设置信息如从机地址、波特率、校验方式等与上位机要求一致：如果现场多块仪表通讯都没有数据回送，检测现场通讯总线的连接是否准确可靠，RS485转换器是否正常。如果只有单块或者少数仪表通讯异常，也要检查相应的通讯线，可以修改变换异常和正常仪表从机的地址来测试，排除或确认上位机软件问题，或者通过变换异常和正常仪表的安装位置来测试，排除或确认仪表故障。
2）仪表回送数据不准确
答：多功能电力仪表的通讯开放给客户的数据有一次电网float型数据和二次电网int/long型数据。请仔细阅读通讯地址表中关于数据存放地址和存放格式的说明，并确保按照相应的数据格式转换。客户去经销商那里索要MODBUS-RTU通讯协议测试软件MODSCAN，该软件遵循标准的MODBUS-RTU通讯协议，并且数据可以按照整型、浮点型、16进制等格式显示，能够直接与仪表显示数据比。
2、关于U、I、P等测量不准确
答：首先需要确保正确的电压和电流信号已经连接到仪表上，可以使用万用表来测量电压信号，必要的时候使用钳形表来测量电流信号。其次确保信号线的连接是正确的，比如电流信号的同名端（也就是进线端），以及各相的相序是否出错。多功能电力仪表可以观察功率界面显示，只有在反向送电情况下有功功率为负，一般使用情况下有功率符号为正，如果有功功率符号为负，有可能电流进出线接错，当然相序接错也会导致功率显示异常。另外需要注意的是仪表显示的电量为一次电网值，如果表内设置的电压电流互感器的倍率与实际使用互感器倍率不一致，也会导致仪表电量显示不准确。表内电压电流的量程出厂后不容许修改。接线网络可以按照现场实际接法修改，但编程菜单中接线方式的设置应与实际接线方式一致，否则也将导致错误的显示信息。
3、关于电能走字不准确电能数据不保存
答：1）仪表的电能累加是基于对功率的测量，先观测仪表的功率值与实际负荷是否相符。多功能电力仪表支持双向电能计量，在接线错误的情况下，有功功率为负的情况下，电能会累加到反向有功电能，正向有功电能不累加。在现场使用*多出现的问题是电流互感器进线和出线接反。多功能电力仪表均可以看到分相的带符号的有功功率，若功率为负则有可能是接线错。另外相序接错也会引起仪表电能走字异常。
2）电能数据不保存时，请查看仪表是否有负载，加上负载后仪表则继续累计。
4、仪表不亮
答：确保合适的辅助电源（AC/DC80-270V）已经加到仪表的辅助电源端子，过规定范围的辅助电源电压可能会损坏仪表，并且不能恢复。可以使用万用表来测量辅助电源的电压值，如果电源电压正常，仪表无任何显示，可以考虑断电重新上电，若仪表还不能正常显示的话请联系本公司技术服务部。
舜高智能售后服务政策
一、产品质量*：
1、 产品的制造和检测均有质量记录和检测资料。
2、 对产品性能的检测，我们诚请用户亲临对产品进行全过程、全性能检查，待产品被确认合格后再装箱发货。
二、产品价格*：
1、为了保证产品的高可靠性和*性，系统的选材均选用国内或产品。
2、在同等竞争条件下，我公司在不以降低产品技术性能、更改产品部件为代价的基础上，真诚以惠的价格提供给贵方。
三、交货期*：
1、产品交货期：尽量按用户要求，若有特殊要求，需提前完工的，我公司可特别组织生产、安装，力争满足用户需求。
2、产品交货时，我公司向用户提供下列文件；
① 技术保养维修手册
② 安装图
③ 外购件说明书及制造厂家
④ 提供易损件、备件清单，并附送一定量的备件
江苏舜高智能*研发生产PD930-D14多功能数字电力仪表，主要功能有：全点亮测量、电能计量、RS485通讯、数码管/液晶显示，外形美观，测量精度高、通讯稳定、模块化组合、导轨式安装、接线方便、全中文液晶显示。
