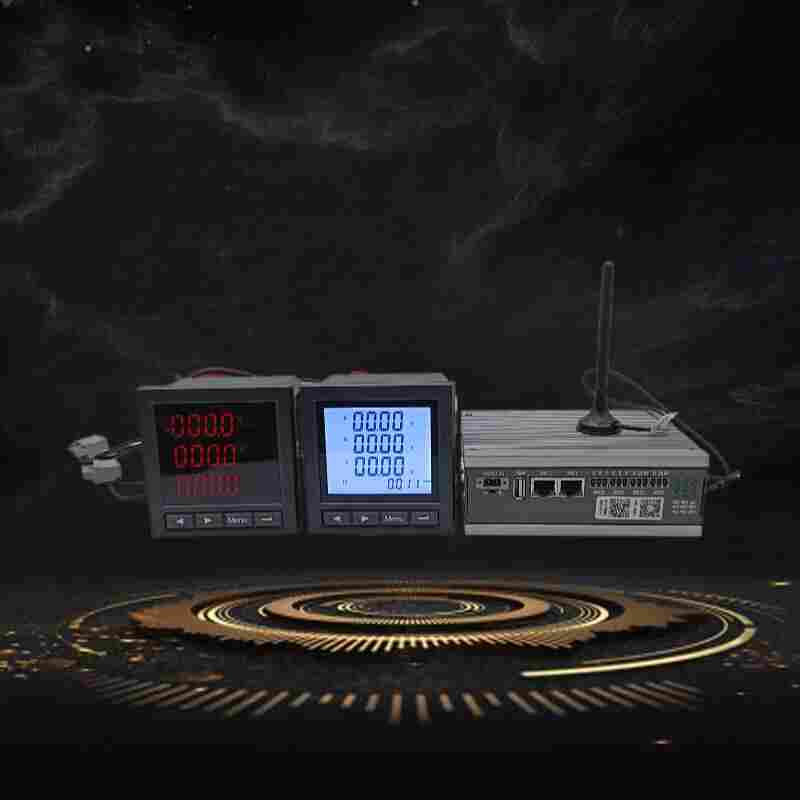

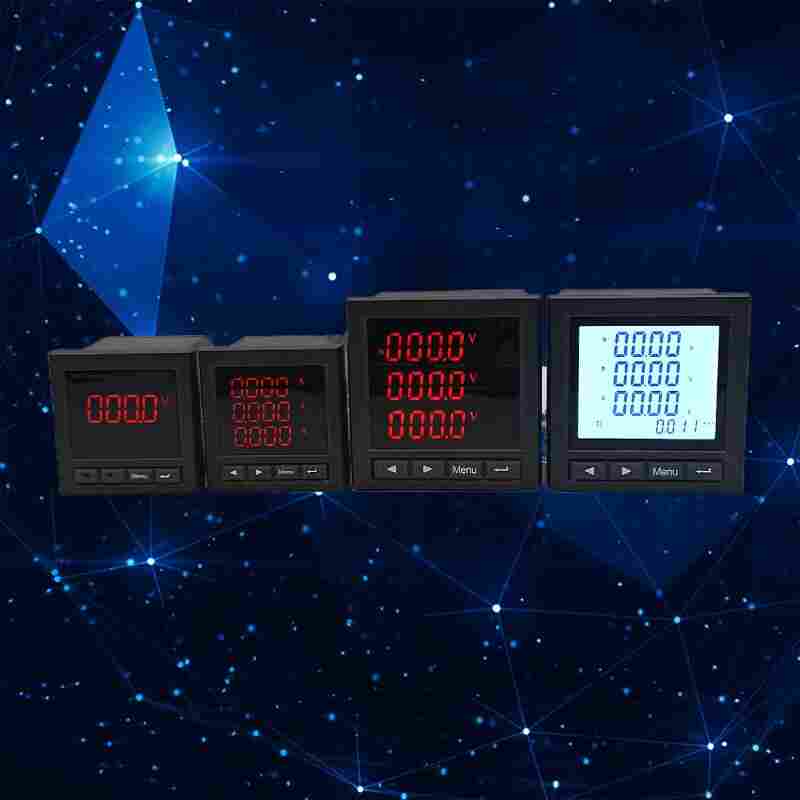

PD866E-760高低压多功能电力仪表舜高-2022已更新
发布时间：2022-10-31
江苏舜高智能*研发生产PD866E-760高低压多功能电力仪表，主要功能有：全电亮测量、电能计量、RS485通讯、数码管/液晶显示，可选配：谐波监测、开关量输入（DI）、继电器输出（DO）等功能，外形美观，测量精度高、通讯稳定、模块化组合、导轨式安装、接线方便。
PD866E-760高低压多功能电力仪表产品介绍
PD866E-760
多功能网络电力仪表是针对电力系统、工矿企业、公用设施、智能大厦的电力监控需求而设计的。它能高精度的测量所有常用的电力参数，如三相电压、三相电流、有功功率、无功功率、频率、功率因数、四象限电能等；采用可视度高的LCD来显示仪表测量参数和电网系统的运行信息，仪表面板带有四个编程按键，用户可现场方便的实现显示切换、仪表参数编程设置，具有很强的灵活性。
PD866E-760高低压多功能电力仪表功能特点
电量测量
相 电 压：Ua、Ub、Uc
线 电 压：Uab、Ubc、Ucb
电 流：Ia、Ib、Ic
有功功率：Pa、Pb、Pc、P (有功分相功率及功率)
无功功率：Qa、Qb、Qc、Q (无功分相功率及功率)
视在功率：Sa、Sb、Sc、S (视在分相功率及功率)
功率因数：Pfa、Pfb、Pfc、Pf (分相及平均功率因数)
频 率：F
电能计量
有功电能：+Ep、-Ep (正向与反向有功电能)
无功电能：+Eq、-Eq (正向与反向无功电能)
测量方式
可选择3相3线、3相4线
PD866E-760高低压多功能电力仪表技术指标
电网系统频率：45~60Hz
测量周期：1/2秒
电源输入范围：AC/DC 80~270V
功耗：≤5VA
模拟量输出参数
输出范围：4~20mA/0~20mA
精度等级：0.5%
过载：120%有效输出，电流24mA
负载：RMAX = 400Ω
开关量输入参数
无源干接点，接通电阻<500Ω，关断电阻>100kΩ
开关量输出参数
继电器输出（常开），负载电压<24V(AC/DC)，负载电流<0.1A
气候条件
正常工作温度：-20℃~+50℃
极限工作温度：-30℃~+60℃
存贮和运输温度：-40℃~+70℃
存贮和工作湿度：≤85％
安装使用说明
该装置必须由具备*资质的人员进行安装与检修
对该装置进行任何内部或外部操作时，必须切断电压输入和辅助电源，将所有电
流互感器的二次侧线圈短路
始终使用合适的电压检测装置来确定无电压
在给装置通电之前，将所有的机械装置、门、封盖都放回正常位置
始终供给装置正确的额定电压
请勿在结露状态下使用
正常使用前需要检查以下几项：
辅助电源电压
配电系统的频率（50或60Hz）
经过电压输入端子（V1,V2,V3和VN）的线电压690VAC和相电压400VAC
经过电流输入端（I1,I2,和I3）的电流6A
舜高智能售后服务政策
1、质量保证：所供设备全部为厂家原装全新、完全符合标书规定的质量、规格和性能的要求。我方保证货物在正确安装、使用和保养条件下，在其正常使用寿命期内，性能符合标书规定。 2、 提供必要的技术培训，让用户了解设备的结构及日常的基本维护。 3、 设备维修与更换：质保期内系统设备发生非人为故障，我司免费更换、维修；提供产品所需更换的任何备件。质保期外系统设备硬件损坏，如需更换只收取成本费用；所有设备的备品件终身维护，只收取适当材料费用。 4、 售后服务热线响应：提供7×24小时的技术支持服务，半小时内做出实质性反应，2小时到达现场与客户沟通、了解，并及时对故障设备进行维修。
江苏舜高智能*研发生产PD866E-760高低压多功能电力仪表，主要功能有：全点亮测量、电能计量、RS485通讯、数码管/液晶显示，外形美观，测量精度高、通讯稳定、模块化组合、导轨式安装、接线方便、全中文液晶显示。
