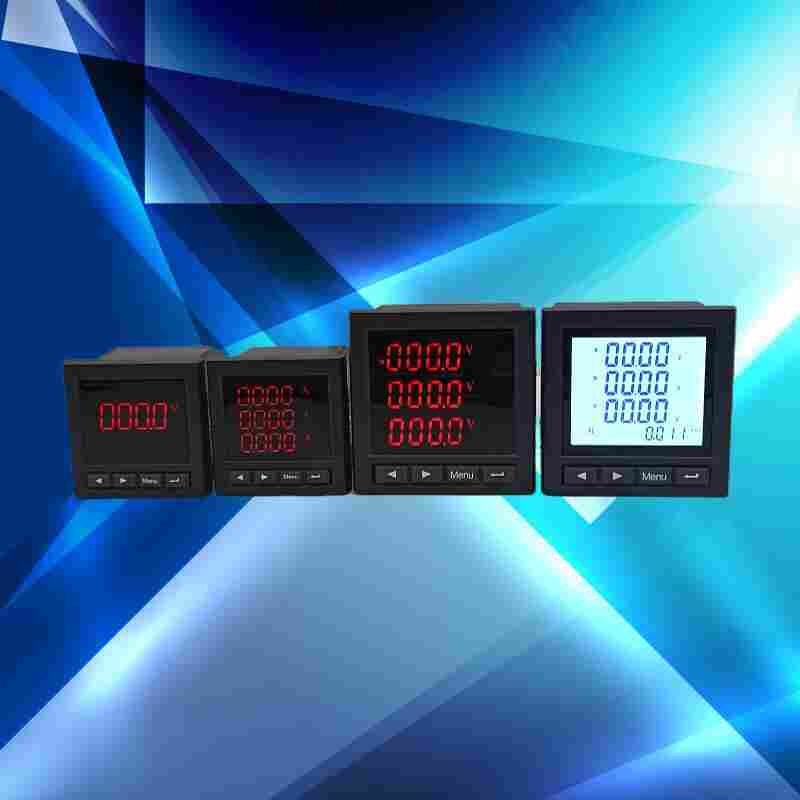

PD866EY-760M智能配电仪表舜高-2022已更新
发布时间：2022-10-31
江苏舜高智能*研发生产PD866EY-760M智能配电仪表，主要功能有：全电亮测量、电能计量、RS485通讯、数码管/液晶显示，可选配：谐波监测、开关量输入（DI）、继电器输出（DO）等功能，外形美观，测量精度高、通讯稳定、模块化组合、导轨式安装、接线方便。
PD866EY-760M智能配电仪表产品介绍
PD866EY-760M
单相多功能表能够高精度测量电网系统中所有常用的电量参数：单相电压、单相电流、有功功率、无功功率、功率因数、电网频率、有功电能、无功电能，并带有通讯接口和电能脉冲输出功能。采用MODBUS-RTU通讯协议，实现LED/LCD现场显示和远程RS-485数字通讯。具有安装方便、接线简单、维护便利、工程量小、现场可编程设置输入参数等特点，并且能够完成与业界不同PLC，工控计算机的组网通信。
PD866EY-760M智能配电仪表功能特点
电气参数测量
多功能电力仪表可以实时测量下列电气参数：
■ 电压V：三相相电压、线电压
■ 电流I：三相线电流及其平均、中线电流
■ 有功功率P：各相有功功率和有功功率
■ 无功功率Q：各相无功功率和无功功率
■ 视在功率S：各相视在功率和视在功率
■ 功率因数PF：各相功率因数和系统功率因数
■ 频率F：系统的频率
电能计量功能
可实现高精度的四象限电能计量，计量的电能包括吸收有功电能、释放有功电能、感性无功电能、容性无功电能。
分时计费及需量记录
具有复费率电能计量功能，复费率电能**多可分8个时段、4种费率（尖、峰、平、谷）来完成电能的分时计量，同时具有需量记录功能需量纪录及12个月电能统计，所有数据可通过通讯读取。
I/O模块
智能电力仪表提供了丰富的I/O接口。可提供多达8路数字量输入（DI）用于监视开关量输入的状态；4路继电器输出（DO）模块，用于实现断路器的远程控制、报警输出和脉冲电度输出等。
变送器输出
模拟量输出：*多可以提供2路4~20mA输出，模拟变送输出可选择将电网中常见的26个电量(UA、UB、UC、UAB、UBC、UCA、IA、IB、IC、
PA、PB、PC、P、QA、QB、QC、Q、SA、SB、SC、S、PFA、PFB、PFC、PF、F) 隔离变送输出为0~20mA或4~20mA的直流信号。
通讯模块
提供1路异步半双工RS485通讯接口，采用MODBUS-RTU协议，各种数据信息均可在通讯线路上传送。理论上在一条线路上可以同时连接多达128个仪表，每个仪表均可设定其通讯地址（Addr），通讯速率（buad）也可通过设置选择。
PD866EY-760M智能配电仪表技术指标
执行标准：GB/T 17215-2008、GB/T 22264-2008
准确度：有功电能0.5S级
工作电源 ：85～265Vac或100～300Vdc，整机功耗≤5VA
额定输入：电流5A或1A，电压3×220/380V 35Hz～65Hz
开关量输入：标配2路有源开关量输入
继电器输出：2路继电器输出，节点容量250Vdc/5A或30Vac/5A
过载能力：电压、电流1.2倍/连续，电流10倍/1秒
工频耐压：AC2kV/min～1mA 输入-输出-电源
绝缘电阻：≥ 100MΩ
冲击电压：5kV（峰值），1.2/50μs
静电抗扰度：IEC61000-4-2，Level 4
快速脉冲群抗扰度：IEC61000-4-4，Level 4
浪涌抗扰度：IEC61000-4-5，Level 4
正常工作温度：-20℃～60℃
极限工作温度：-25℃～75℃
温度测量范围：0℃～149℃
存储温度：-40℃～80℃
相对湿度：5%～95%无凝露
安装使用说明
该装置必须由具备*资质的人员进行安装与检修
对该装置进行任何内部或外部操作时，必须切断电压输入和辅助电源，将所有电
流互感器的二次侧线圈短路
始终使用合适的电压检测装置来确定无电压
在给装置通电之前，将所有的机械装置、门、封盖都放回正常位置
始终供给装置正确的额定电压
请勿在结露状态下使用
正常使用前需要检查以下几项：
辅助电源电压
配电系统的频率（50或60Hz）
经过电压输入端子（V1,V2,V3和VN）的线电压690VAC和相电压400VAC
经过电流输入端（I1,I2,和I3）的电流6A
舜高智能售后服务政策
售后服务范围 工程验收合格后进入系统保修阶段，系统保修期为叁年。在此期间，设备及集成系统中出现非人为引起的质量问题出现故障或不合格部分，使用方应向我司出具详细的书面报告，说明问题的细节情况。我方将负责免费检测、维修（更换配件、更换产品）及系统调试，直至正常运行。 由于使用方对设备不被授权的修改、不正确的使用造成的设备 问题；由于战争、海啸、地震或其它不可抗拒因素所引起的故障或损伤等情况不在保修范围内。 系统保修结束后，我公司将对该系统实施终身维护计划，对于由于工作人员操作不当等人为因素造成的系统损坏，我方将收取适当的费用予以维修及恢复，同时，对于客户日后提出的系统扩展等需求，我方将提供软件升级支持及提供进的技术解决方案
江苏舜高智能*研发生产PD866EY-760M智能配电仪表，主要功能有：全点亮测量、电能计量、RS485通讯、数码管/液晶显示，外形美观，测量精度高、通讯稳定、模块化组合、导轨式安装、接线方便、全中文液晶显示。
