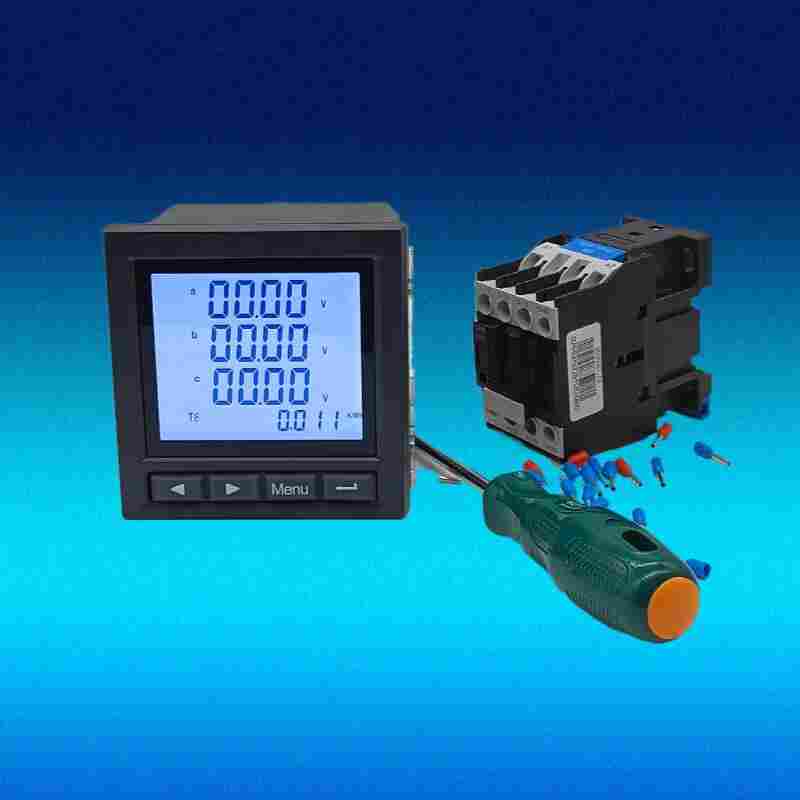

2022已更新YD9100多功能数显电力仪表
发布时间：2022-10-31
江苏舜高智能*研发生产YD9100多功能数显电力仪表，主要功能有：全电亮测量、电能计量、RS485通讯、数码管/液晶显示，可选配：谐波监测、开关量输入（DI）、继电器输出（DO）等功能，外形美观，测量精度高、通讯稳定、模块化组合、导轨式安装、接线方便。
YD9100多功能数显电力仪表产品介绍
YD9100
多功能（网络）电力仪表可广泛应用于能源管理系统、变电站自动化、配电网自动化、小区电力监控、工业自动化、智能建筑、智能型配电盘、开关柜中，具有安装方便、接线简单、维护方便，工程量小、现场可编程设置输入参数、能够完成与业界不同PLC、工业控制计算机通讯软件的组网。
YD9100多功能数显电力仪表功能特点
电压
在测量电压低于300V（相电压）/520V（线电压）的时候可以直接接入而不需要外接PT，否则，必须外接PT。当采用外部PT时，应当注意PT的线性度和精度等级，否则会影响仪表的整体测量精度。
电压测量通道的过载能力一般为额定测量电压的1.2倍。用户在进行设计时应当注意这点，防止内部测量回路出现饱和，造成测量不准确。额定的测量量程为999，999V。
电流
通常情况下，都必须采用CT才可以进行电流测量。CT的次级额定输出需要符合额定电流输入要求。当采用外部CT时，接线时应当防止开路，否则会在初级励磁作用下在次级产生较高电压，造成人员伤亡或设备损坏。
电流测量通道的过载能力一般为额定测量电流的1.2倍。用户在进行设计时应当注意这点，防止内部测量回路出现饱和，造成测量不准确。额定的测量量程为49，999A。
有功功率
计算三相有功功率Pa，Pb，Pc以及和，有符号位。
无功功率
计算三相无功功率Qa，Qb，Qc以及和，有符号位。
功率因数
可以测量各相功率因数以及功率因数，测量范围从-1.000 ～ +1.000
频率
工作于不同测量模式时，频率测量的采集通道是不相同的。本仪表是通过A相电压通道测量频率。
电度
可以统计相关的功率电度参数，根据功率的方向性，可以分别计算输入电度、输出电度以及净值。
电度采用累加的方式计算，除非用户强制清零，否则自初次上电开始就开始累加，直至计满翻转，重新累加。电度值为999，999，999kWh或kVarh。
通过累加有功功率，分别计算出输入有功电度和输出有功电度。
通过累加无功功率，分别计算出输入无功电度和输出无功电度。
用户可以通过本地显示单元，或者通过通讯口在远程进行电度清零。
脉冲输出
提供两个固态继电器输出。一个用于KWH(有功电度)；另一个用于KVARH（无功电度）
电能脉冲=实际脉冲计数值*CT变比值*PT变比值
（实际计数脉冲数值为二次检测计算值）
开关量输
提供两路的外部有源节点输入，适用于监测断路器位置信号、刀闸位置信号等状态信息。
继电器输出
提供了两路继电器输出端口。继电器规格是250Vac/5A，30Vdc/5A。
模拟量输出
提供了两路模拟量输出端口。模拟量输出～20mA信号，对应的为二次测值。
通过面板或通讯可以修改参数设置
通讯
实际现场中，为了防止信号反射通常会在RS-485网络末端并联上一个大约120欧姆的电阻以进行信号匹配，这点值得用户注意。
YD9100多功能数显电力仪表技术指标
精度等级 U,I为0.2级 P,Q为0.5级, 有功电能0.5S 无功电能1级
显示 LED或LCD显示
网络 三相三线 三相四线
电压 额 定 值 AC100V/AC380V(订货时说明)
过 负 荷 测量:1.2倍,瞬时:2倍/10s
功耗 <1VA(每相
阻抗 >300kΩ
电流 额 定 值 AC1A/AC5A(订货时说明)
过负荷 持续:1.2倍, 瞬时:10倍/5s
功耗 <0.4VA(每相)
阻抗 <20MΩ
频率 50/60Hz ±10%
谐波 电压及电流谐波含量(2----21谐波含量)
电能 正负有功 无功电能计量
电源 工作范围 AC/DC:80V~270V
功耗 ≤5VA
输出模块 脉冲输出 2路电能脉冲输出,光耦继电器,常数:5000imp/kWh(kvarh)
通讯接口 1路(2路)RS485通讯接口, MODBUS-RTU协议
开关量输入 4路(3路或4路)开关量输入,干结点方式
开关量输出 4路(2路)继电器输出
变送输出 4路模拟量变送输出:0/4~20mA或0~5/10V
工作条件 -10~55℃,相对湿度≤93%,无腐蚀性气体场所,海拔高度≤2500m
隔离耐压 输入和电源>2kV,输入和输出>1kV,电源和输出>2kV
绝缘 >100MΩ
安装使用说明
数显电力仪表使用要点有哪些?
1、使用前，仪表需通电15分钟。
2、注意防止震动和冲击，不要在有量灰尘和量有害气体的地方使用。
3、输入导线不宜过长，如被测信号输入端较长时请双绞线。
4、若信号伴随高频干扰，应在线里低频过滤器。
5、长时间存放未使用时，请每三个月通电一次不少于4小时。
6、长期保存应避开直射光线，宜存放在环境温度-25°C~55°C。
7、如仪表无显示，应先检查辅助电源，电压是否在范围内。
8、如显示不正常，检查输入信号是否正常及信号接线端是否拧紧。
9、除非PT有足够功率，否则不能使用PT信号同时作为辅助电源，以保证仪表正常工作。
10、CT回路中的电流接线端子螺丝务必拧紧，保证进/出线接触可靠，以免产生故障。
11、若要校验仪表，校验仪器应优于0.1级，才能保证校验精度。
舜高智能售后服务政策
舜高智能本着“高质量，优服务，求发展”的精神，以“产品、合理价格、贴心服务”的理念和负责、公开的原则向您郑重*： 一、我方确保按中标结果确定的设备配置和价格供货。 二、质量保证：我方提供设备全部为全新设备（包括零部件），且设备的各零部件是产品出厂时的原始配置，设备质量符合*质量检测标准，我方提供的设备全部都有相关*或行业证书。 三、包装：我方提供的设备将严格按照标准包装完好，并*完全无损的运抵现场。由于包装不善所引起的货物锈蚀、损坏和损失均由我方承担。 四、验收：我方*所供设备开机正常，随机的备品、备件、手册和相关资料齐全。验收过程中如出现问题，我方将严格按照*“三包”政策执行。
江苏舜高智能*研发生产YD9100多功能数显电力仪表，主要功能有：全点亮测量、电能计量、RS485通讯、数码管/液晶显示，外形美观，测量精度高、通讯稳定、模块化组合、导轨式安装、接线方便、全中文液晶显示。
