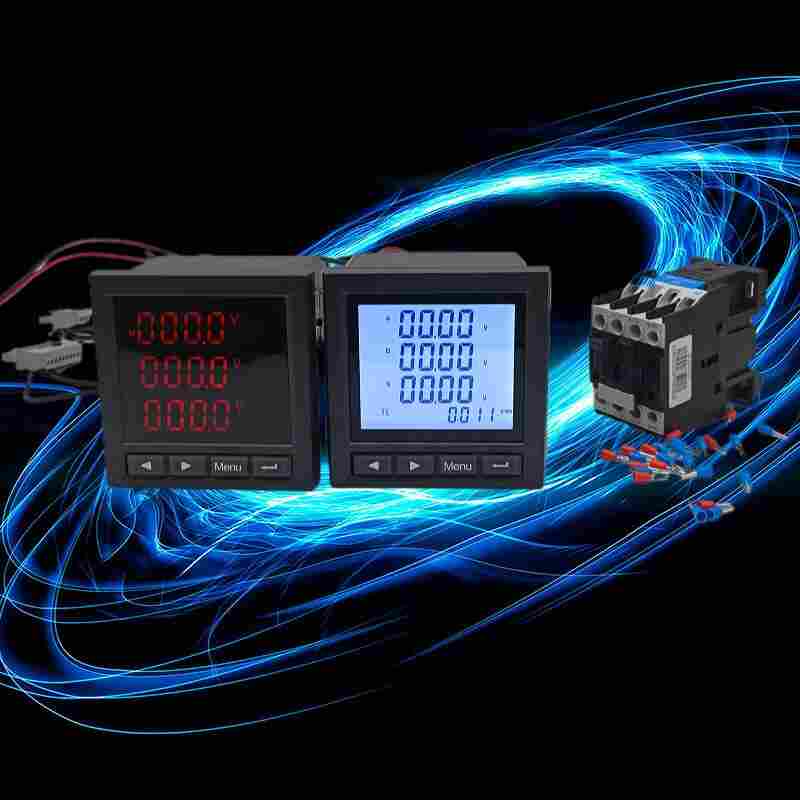

YD2010C-K配电室数显多功能电力仪表舜高-2022已更新
发布时间：2022-10-31
江苏舜高智能*研发生产YD2010C-K配电室数显多功能电力仪表，主要功能有：全电亮测量、电能计量、RS485通讯、数码管/液晶显示，可选配：谐波监测、开关量输入（DI）、继电器输出（DO）等功能，外形美观，测量精度高、通讯稳定、模块化组合、导轨式安装、接线方便。
YD2010C-K配电室数显多功能电力仪表产品介绍
YD2010C-K
多功能电力仪表能够高精度测量三相电网系统中常用的电量参数：三相电压、电流、有功功率、无功功率、功率因数、电网频率、有功电能，无功电能，并带有通讯接口t和两路电能脉冲。能够完成电量测量、电能计算、数据显示、采集及传输.
该仪表具备可编程安装式数显电表的所有功能，另外还有两路电能脉冲输出和四路开关量输入以及四象限电能测量。报警（或开关量）输出和变送输出均扩展为四路。
可同时测量电力线路中的电压（相电压或线电压）、电流、有功功率、无功功率、视在功率、功率因数、频率、四象限电能等30种电量参数，通过三排四位或两排六位LED数码管配合指示灯或LCD液晶显示。
YD2010C-K配电室数显多功能电力仪表功能特点
计量：有功电能准确度0.5S级
配电安全告警：具备电压异常、负荷异常、缺相等多种告警，前面板告警指示灯，弹出式告警信息，可通过继电器外接警铃和警灯，消除配电隐患
操作方便：视觉导向操作，提供中英文两种语言
安装方便：可拔插端子
坚强可靠：通讯口可承受交流380V强电而不损坏
YD2010C-K配电室数显多功能电力仪表技术指标
精度等级 U,I为0.2级 P,Q为0.5级, 有功电能0.5S 无功电能1级
显示 LED或LCD显示
网络 三相三线 三相四线
电压 额 定 值 AC100V/AC380V(订货时说明)
过 负 荷 测量:1.2倍,瞬时:2倍/10s
功耗 <1VA(每相
阻抗 >300kΩ
电流 额 定 值 AC1A/AC5A(订货时说明)
过负荷 持续:1.2倍, 瞬时:10倍/5s
功耗 <0.4VA(每相)
阻抗 <20MΩ
频率 50/60Hz ±10%
谐波 电压及电流谐波含量(2----21谐波含量)
电能 正负有功 无功电能计量
电源 工作范围 AC/DC:80V~270V
功耗 ≤5VA
输出模块 脉冲输出 2路电能脉冲输出,光耦继电器,常数:5000imp/kWh(kvarh)
通讯接口 1路(2路)RS485通讯接口, MODBUS-RTU协议
开关量输入 4路(3路或4路)开关量输入,干结点方式
开关量输出 4路(2路)继电器输出
变送输出 4路模拟量变送输出:0/4~20mA或0~5/10V
工作条件 -10~55℃,相对湿度≤93%,无腐蚀性气体场所,海拔高度≤2500m
隔离耐压 输入和电源>2kV,输入和输出>1kV,电源和输出>2kV
绝缘 >100MΩ
安装使用说明
使用要求：所有的仪表在次使用的时候，请检查仪表的参数同所在配电系统中需要的参数的一致性。例如，对于AC 380V 200A/5A的线路中需要配置AC380V 200A/5A的多功能电力仪表。用户也可以根据实际需要对仪表重新进行编程设置。同样一个表，对于400A/5A的线路中。只需要将CT变比“”修改为80就可以了。在一般情况下，仪表后面的标签中都标注了仪表的类型参数和出厂设置参数。确配置仪表后，按照实际的要求对仪表进行正确的接线，对辅助电源、输入信号和输出信号按说明书操作说明中进行。
舜高智能售后服务政策
我司在生产上对用户做出如下*：保证在生产工作过程中严格按照*相关质量管理规定从事生产工作，严格执行“二遵守” 、“三不准” 、“四不放过”原则： 二遵守：一是遵守工业标准操作规程；二是遵守质量保证体系规定的生产流程； 三不准：不准违规生产；不准有不合格品出厂；不准粗制滥造；四不放过：凡有质量问题不放过；质量问题出现后不查清问题不放过；质量问题不整改、质量保证措施不带头不放过；质量事故负责人不处理不放过。
江苏舜高智能*研发生产YD2010C-K配电室数显多功能电力仪表，主要功能有：全点亮测量、电能计量、RS485通讯、数码管/液晶显示，外形美观，测量精度高、通讯稳定、模块化组合、导轨式安装、接线方便、全中文液晶显示。
