PDM-803AC-DSC-C+R+Q谐波多功能表舜高-2022已更新
发布时间：2022-10-31
江苏舜高智能*研发生产PDM-803AC-DSC-C+R+Q谐波多功能表，主要功能有：全电亮测量、电能计量、RS485通讯、数码管/液晶显示，可选配：谐波监测、开关量输入（DI）、继电器输出（DO）等功能，外形美观，测量精度高、通讯稳定、模块化组合、导轨式安装、接线方便。

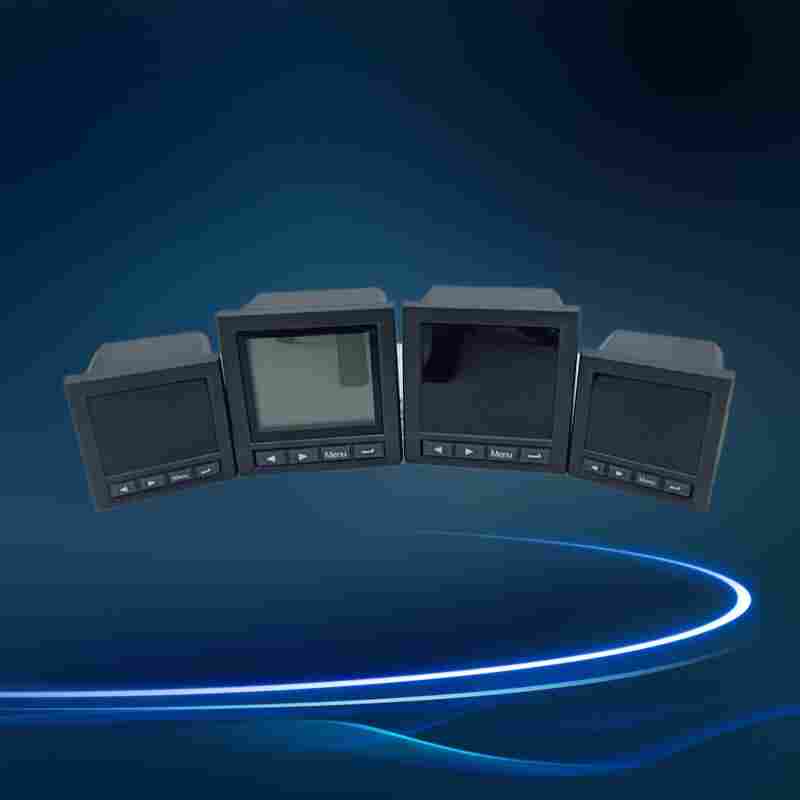

PDM-803AC-DSC-C+R+Q谐波多功能表产品介绍
PDM-803AC-DSC-C+R+Q
多功能电力仪表是一种具有可编程测量、显示、数字通讯和电能脉冲输出等功能的多功能电力仪表,能够完成电量测量、电能计量、数据显示、采集及传输，可广泛应用于变电站自动化，配电自动化、智能建筑、企业内部的电能测量、管理、考核。测量精度为0.5级、实现LED 现场显示和远程RS-485数字接口通讯，采用MODBUS-RTU通讯协议
PDM-803AC-DSC-C+R+Q谐波多功能表功能特点
能高精度地测量所有常用的电力参数，如电压、电流、有功功率、无功功率、视在功率、频率、功率因数和电能等；
采用可视度高的LED来显示仪表测量参数和电网系统的运行信息，仪表面板带有四个编程按键，用户可以现场方便地实现显示切换、仪表参数设置，具有极高的灵活性；
RS485通讯接口，Modbus-RTU和Modbus-ASCII通讯规约，可以方便的与各种PLC、工业控制计算机通讯软件等实现组网；
路电能脉冲输出；
路模拟量（4-20mA/0-20mA）输出功能可实现电能和电量的变送输出功能（需硬件支持）；
4路开关量输入功能和4路开关量输出功能（需硬件支持）
PDM-803AC-DSC-C+R+Q谐波多功能表技术指标
测量精度
电压：0.5级
电流：0.5级
有功功率：0.5级
无功功率：0.5级
功率因数：0.5级
频率：±0.02Hz
有功电能：0.5S级或0.2S级
无功电能：1级或2级
信号输入
接线方式：三相四线、三相三线
额定电压：AC 57.7V、AC 100V、AC 220V、AC 380V
额定电流：AC 1A、AC 5A
过负载：电压：1.2倍(持续)，2倍/1秒(瞬时) 电流：1.2倍(持续)，10倍/5秒(瞬时)
功耗：电压：<1VA/相，电流：<0.4VA/相
阻抗：电压：>300kΩ，电流：<20mΩ
频率：45~65Hz
辅助电源
工作范围：AC/DC：80V~270V
功耗：<4VA
功能模块
通讯接口：支持1路RS-485通讯，Modbus-RTU协议 波特率：1200~9600bps，默认2400 bps
开关量输入：支持4路干结点输入
开关量输出：支持3路继电器输出，容量：AC 250V/5A，DC 30V/5A
变送输出：支持1路模拟量输出：0/4~20mA或0~5/10V
电能脉冲输出：支持2路电能脉冲输出，常数：8000imp/KWh(Kvarh)
环境
工作温度：-10℃~+55℃
存储温度：-25℃~+70℃
相对湿度：≤93%，无腐蚀性气体场所
海拔：≤2500m
安全
绝缘电阻：>100MΩ
交流耐压：AC 2KV
电磁兼容性能
静电放电：4级
电快速瞬变脉冲群：4级
浪涌(冲击)：4级
外形尺寸
面框尺寸(mm)：120×120；80×80；96×48；96×96；80×80；48×48；120x60；160x80
开孔尺寸(mm)：111×111；76×76；92×45；92×92；68×68；45×45；114x56；152x76
安装使用说明
使用要求：所有的仪表在次使用的时候，请检查仪表的参数同所在配电系统中需要的参数的一致性。例如，对于AC 380V 200A/5A的线路中需要配置AC380V 200A/5A的多功能电力仪表。用户也可以根据实际需要对仪表重新进行编程设置。同样一个表，对于400A/5A的线路中。只需要将CT变比“”修改为80就可以了。在一般情况下，仪表后面的标签中都标注了仪表的类型参数和出厂设置参数。确配置仪表后，按照实际的要求对仪表进行正确的接线，对辅助电源、输入信号和输出信号按说明书操作说明中进行。
舜高智能售后服务政策
我公司在本次投标中所投的所有产品均严格严格按照*三包标准执行，严格按照厂家提供质保期进行质保。
对本次项目所采购的货物如因质量问题，“三包”*如下：
①七日内免费退货； ②八至十五日免费换货；
在产品的质量保证期内，我方对产品的质量负责，并承担由此造成的所有经济损失；产品过质量保证期以后，产品出现故障需更换配件，我公司只收配件工本费，免收人工费。
严格按照招标文件、有关规定及合同认真履行我们的责任和义务。
保证所提供的货物均为厂家正规渠道的全新原装货物，完全符合合同规定的质量、 规格和性能要求；
江苏舜高智能*研发生产PDM-803AC-DSC-C+R+Q谐波多功能表，主要功能有：全点亮测量、电能计量、RS485通讯、数码管/液晶显示，外形美观，测量精度高、通讯稳定、模块化组合、导轨式安装、接线方便、全中文液晶显示。
