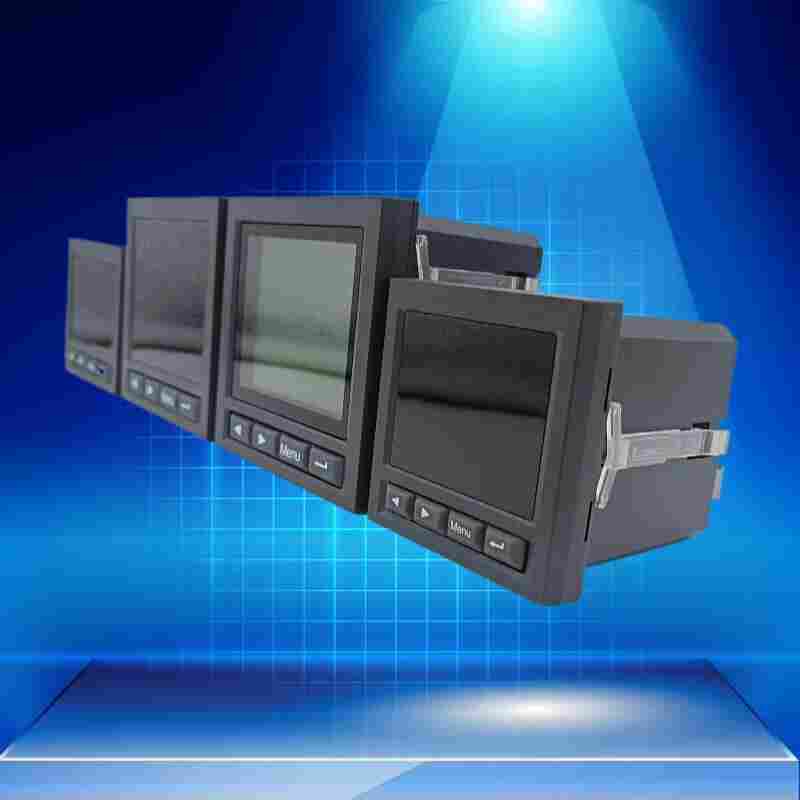

2022已更新PD866E-760M2物联网电力采集单元
发布时间：2022-10-31
江苏舜高智能*研发生产PD866E-760M2物联网电力采集单元，主要功能有：全电亮测量、电能计量、RS485通讯、数码管/液晶显示，可选配：谐波监测、开关量输入（DI）、继电器输出（DO）等功能，外形美观，测量精度高、通讯稳定、模块化组合、导轨式安装、接线方便。
PD866E-760M2物联网电力采集单元产品介绍
PD866E-760M2
多功能（网络）电力仪表可广泛应用于能源管理系统、变电站自动化、配电网自动化、小区电力监控、工业自动化、智能建筑、智能型配电盘、开关柜中，具有安装方便、接线简单、维护方便，工程量小、现场可编程设置输入参数、能够完成与业界不同PLC、工业控制计算机通讯软件的组网。
PD866E-760M2物联网电力采集单元功能特点
测量：单相电压、电流、有功功率、无功功率、功率因数、频率、有功电能、无功电能
LED显示：单相LED数码显示，可视度高
LCD显示：STN蓝屏/黄屏、宽视角、高品质、高清晰LCD液晶屏显示
通讯：RS485通讯，MODBUS-RTU协议
输出：2路电能脉冲输出（脉冲常数3200imp/kwh）
扩展：可直接从电流、电压互感器接入信号，现场可编程设置输入参数变比
用途：进线、母线以及重要配出回路，适用于GCS、GCK、MNS、GGD等柜型
附加功能：开关量输入与输出，变送输出
PD866E-760M2物联网电力采集单元技术指标
工作电源：85VAC~265VAC/85VDC~265VDC,功耗<5w
模拟量采样率：64点/周期
可支持接线方式：三相四线制3CT、1CT和三相三线制3CT、2CT、1CT
RS485通讯：支持Modbus规约，通讯速率（600,1200,2400,4800,9600，19200），结点容量32个
通讯响应时间：20ms（9600bps）
使用环境：﹣20℃~60℃
湿度：95%不结露
绝缘符合DL478、振动符合GB7261-87、抗干扰符合GB6162
防护等级：面板IP54，壳体IP20
重量：0.5Kg
跟踪频率范围：45~65Hz（分辨率:0.02Hz）
精度：采集部分（U，I）0.2级，计算部分（P，Q，S）0.5级；（需0.2级订货时注明）
PT频率输入：二次侧220V或标准100V（输入连续过载到1.25倍额定值）；一次侧100V~35000V
CT额定输入：5A/1A（连续过载到2倍额定值），（订货时注明需求类型）
工作温度：LCD显示：-10℃~+45℃；LED显示：-10℃~+55℃
储存温度：-20℃~+70℃等
相对湿度：≤93%RH，不结露，无腐蚀性气体场所
海拔高度：≤2500m
安装使用说明
（1）查看该表是否接入表电源，有无示数。若无示数显示，则检查电源线，控制电源回路。
（2）若电源回路无误，该表仍无示数，则需要外接电源，注意外接电源的电压应在规定的范围内，并且从有保护的插排上取电源，用按钮控制电源开断，保证用电稳定安全。
（3）外观检查，检查是否有缺角，看是否有零件脱落或损坏之处，紧固件是否松动，电路连接线是否开捍等显示不正常情况。
（4）记录下该表的铭牌，包括生产日期，厂家，精度，出厂日期，编号，变比，型号，天气情况，环境温度，环境湿度等。
（5）二次回路清扫检查，电流表CT，电压表PT，功率表PT，CT二次侧回路清扫，检查。
舜高智能售后服务政策
产品质量保证书：
公司根据产品质量要求，建立了严密的质量检验体系。公司对与产品质量有关的所有环节进行严格控制与管理，建立了科学的检验规程，并对检验指标进行了量化，责任到人，确保公司持续稳定生产合格的产品。1.严格遵守合同中所规定的质量标准，并按合同条款认真履行；2.我公司所提供的产品，质量严格执行相关标准，保质期内有问题产品，无偿包退换；合格产品，在正常工况条件下产品使用寿命包壹年。产品终身修（过保质期后，仅收取配件成本）。3.建立*的销售服务人员，随时为用户提供*的技术咨询、*的售后保障；4.产品或配件在安装、调试过程中，一旦出现问题本着先处理问题再分清责任，以一切满足客户需要为原则； 5.为客户无偿提供技术服务；6.完善售前、售中、售后服务网，建立*的售后服务队伍，排除用户在使用产品过程中遇到技术难题时或其他问题时的后顾之忧；
江苏舜高智能*研发生产PD866E-760M2物联网电力采集单元，主要功能有：全点亮测量、电能计量、RS485通讯、数码管/液晶显示，外形美观，测量精度高、通讯稳定、模块化组合、导轨式安装、接线方便、全中文液晶显示。
