2022已更新PD866EY-560K液晶多功能电力仪表
发布时间：2022-10-31

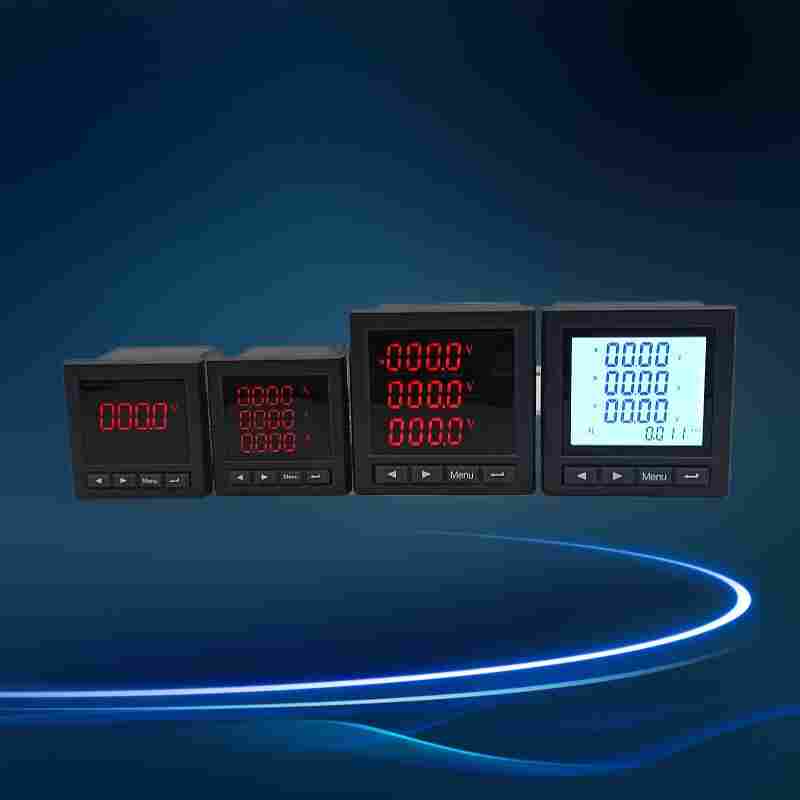

江苏舜高智能*研发生产PD866EY-560K液晶多功能电力仪表，主要功能有：全电亮测量、电能计量、RS485通讯、数码管/液晶显示，可选配：谐波监测、开关量输入（DI）、继电器输出（DO）等功能，外形美观，测量精度高、通讯稳定、模块化组合、导轨式安装、接线方便。
PD866EY-560K液晶多功能电力仪表产品介绍
PD866EY-560K
多功能监控仪表是高性能的监控仪表，具有高精度电力参数实时测量、谐波测量、正反向有功/无功电能计量、分时电能计量、分时电能定时抄表、电力品质分析、实时波形显示、事件记录、需量等功能，并配置有丰富的输入输出接口可用于现场设备状态的监测与控制，还集成了RS-485通讯接口，可与各种智能配电系统和能量管理系统集成，共享丰富的监测数据和电能质量数据。多功能监控仪表有着极高的，可以直接取代常规电力变送器、测量仪表、电能计量表以及相关的辅助单元，应用领域非常广泛，如能源管理系统、电力监控系统、工矿企业、公共设施、智能建筑和开关柜等配电网络系统。
PD866EY-560K液晶多功能电力仪表功能特点
智能型三相交流综合仪表，可配接1A/5A输入电流传感器，测量三相电流、三相电压/线电压、三相（）有功/无功/视在功率、功率因数、频率、有功/无功电能等电参量。支持2-31次谐波分析，谐波计算，电流K系数计算，支持需量统计、支持SOE事件统计，提供双向四象限电能统计。
产品功能：支持4路开关量输出（需选配）,支持4路开关量输入（需选配）；
支持2路有功电能脉冲输出（需选配），支持4路模拟量输出（需选配）；；
全智能化系统参数设定，方便简单；
支持RS485通信，MODBUS协议，可接入多种软件通讯系统。
PD866EY-560K液晶多功能电力仪表技术指标
显示方式：可编程设置、切换或循环显示
输入参数
额定电压：AC 57.7V、100V、220V、380V
额定电流：AC 1A、5A
频率范围：45～65Hz
输入网络：三相三线、三相四线
测量准确度：电压、电流、有功功率、无功功率、视在功率：±0.5%
频率：±0.1Hz
功率因数：±0.01PF
有功电能：±0.5%
无功电能：±2.0%
启动：在额定电压，参比频率及COSφ=1.0的条件下，负载工作电流为0.001In时，仪表能启动并连续计量电能。
潜动：当施加115％额定电压，电流回路无电流时，仪表无电能累加及脉冲输出。
输出参数
脉冲输出：集电极开路的光耦输出,集电极开路电压VCC≤48、电流Iz≤50mA
脉 冲常数：10000imp/kWh或10000imp/kvarh。其意义为：当仪表累积1kWh 时脉冲输出个数为10000个，需要强调的是1kWh 为电能的2 次电能数据，在PT、CT 的情况下，相对的N个脉冲数据对应1 次电能为1kWh×电压互感器变比×电流互感器变比。
报警(开关量)输出：四路继电器常开触点，30VDC/1A,240VAC/1A(阻性负载)
开关量输入：四路干接点(内部自带＋5V电源）
模拟量变送输出：可同时提供四路输出
输出范围：DC0-20mA/4-20mA
可编程设定精度等级：±0.5%
过载：120%
有效输出
电流24mA
负载：Rmax = 400Ω
通讯接口：RS485，采用MODBUS_RTU通讯规约
波特率1200bit/s、2400bit/s、4800bit/s、9600bit/s可编程设定
安装使用说明
接线说明
当选用电压量程3×57.7/100V和3×100V时，应考虑使用外部PT，为了便于维护，建议使用接线排。
当选用电流量程1(2)A、1.5(6)A时，应使用外部CT。如果使用的CT上连有其他仪表，接线应采用串接方式，去除产品的电流输入连线之前，一定要先断开CT一次回路或者短接二次回路，为便于维护建议使用接线排。
要确保输入电压、电流相对应，相序一致，方向一致，否则会出现功率和电能等的数值和符号错误。
仪表可以工作在三相四线或者三相三线方式，用户应根据现场使用情况选择相应的接线方式。一般在没有中心线的情况下使用三相三线方式，在有中心线的情况下使用三相四线方式。需要注意的是现场的接线方式必须与表规定接线方式一致，否则仪表的测量数据不正确。
舜高智能售后服务政策
在接到售后服务信息后我方技术人员可满足用户要求赶赴现场进行服务。 C服务期限
服务期限为产品的整个正常使用寿命。
产品质量保证期为从产品投运开始的二年时间。 D服务费用
从产品验收合格正式运行之日起的质量保证期内，由于设备因素造成的损 坏，均由我公司负责免费维修、更换，由于人为(非我方人员;和自然灾害造成的损坏我公司负责维修、更换:收取成本费用。
产品质量保证期后产品的整个使用寿命期内，我公司负责产品的质量和故 障问题的处理，按照成本费用收取更换的零部件费用。
产品投运期如果需要技术服务与设计联络，由供需双方在签订合同时确定 具体服务内容，费用含于合同价中。 E项目地区售后服务队伍名称、资质及人员配置:
售后服务工作由我公司质量检验部负责。负责接受用户服务工作的反馈信 息及提供*的产品服务工作，售后服务工作队伍由售后服务工程师组成。 在众多重大工程中提供了的用户满意的服务。我方为我公司：“销售的所有设备提供终身服务’’
