PMAC720C电力智能监控仪表舜高-2022已更新
发布时间：2022-10-31
江苏舜高智能*研发生产PMAC720C电力智能监控仪表，主要功能有：全电亮测量、电能计量、RS485通讯、数码管/液晶显示，可选配：谐波监测、开关量输入（DI）、继电器输出（DO）等功能，外形美观，测量精度高、通讯稳定、模块化组合、导轨式安装、接线方便。
PMAC720C电力智能监控仪表产品介绍
PMAC720C
多功能（网络）电力仪表可广泛应用于能源管理系统、变电站自动化、配电网自动化、小区电力监控、工业自动化、智能建筑、智能型配电盘、开关柜中，具有安装方便、接线简单、维护方便，工程量小、现场可编程设置输入参数、能够完成与业界不同PLC、工业控制计算机通讯软件的组网。
PMAC720C电力智能监控仪表功能特点
测量功能
可测量50多个电量参数，如I1、I2、I3、In、U1、U2、U3、Un、U12、U23、U31、F、、∑P、3Q、∑Q、3S、∑S、F、±kwh、±kvarh、kvah(包括瞬时值、值、值、平均值、谐波THD值)等
分析功能
电能质量分析：例如分析电量/电压的谐波分析来判断电能质量和污染来源
故障预防分析：例如从电流/电压的变化来预防电缆过热、变压器过载、设备老化等电气故障
电能利用效率分析：例如判断节能的重点与方向
控制与保护功能
可达16DI/8DO的开关量功能，控制强大灵活，可灵活控制馈线开关、接触器等
电流/电压/频率/功率等上下限保护等
通讯功能
具有Modbus、Profidbus-DP、CAN、以太网等通讯，支持双路冗余通讯
计量与变送功能
0.2S测量精度，方便计算，广泛用于进线柜中
可达8路0/4-20mA模拟量输出，可节省大量变送器
PMAC720C电力智能监控仪表技术指标
测量精度
电压：0.5级
电流：0.5级
有功功率：0.5级
无功功率：0.5级
功率因数：0.5级
频率：±0.02Hz
有功电能：0.5S级或0.2S级
无功电能：1级或2级
信号输入
接线方式：三相四线、三相三线
额定电压：AC 57.7V、AC 100V、AC 220V、AC 380V
额定电流：AC 1A、AC 5A
过负载：电压：1.2倍(持续)，2倍/1秒(瞬时) 电流：1.2倍(持续)，10倍/5秒(瞬时)
功耗：电压：<1VA/相，电流：<0.4VA/相
阻抗：电压：>300kΩ，电流：<20mΩ
频率：45~65Hz
辅助电源
工作范围：AC/DC：80V~270V
功耗：<4VA
功能模块
通讯接口：支持1路RS-485通讯，Modbus-RTU协议 波特率：1200~9600bps，默认2400 bps
开关量输入：支持4路干结点输入
开关量输出：支持3路继电器输出，容量：AC 250V/5A，DC 30V/5A
变送输出：支持1路模拟量输出：0/4~20mA或0~5/10V
电能脉冲输出：支持2路电能脉冲输出，常数：8000imp/KWh(Kvarh)
环境
工作温度：-10℃~+55℃
存储温度：-25℃~+70℃
相对湿度：≤93%，无腐蚀性气体场所
海拔：≤2500m
安全
绝缘电阻：>100MΩ
交流耐压：AC 2KV
电磁兼容性能
静电放电：4级
电快速瞬变脉冲群：4级
浪涌(冲击)：4级
外形尺寸

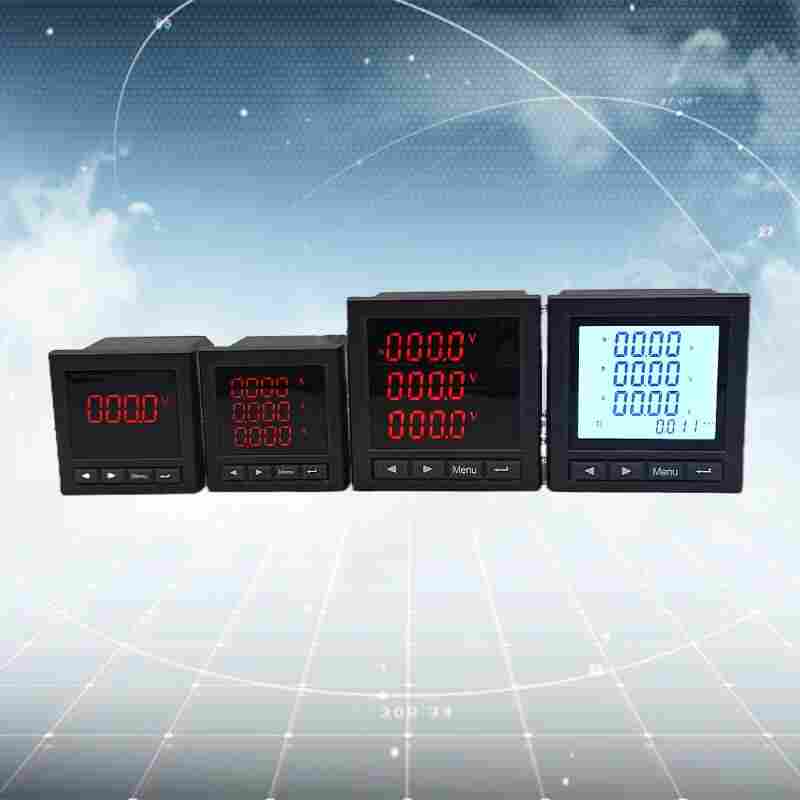

面框尺寸(mm)：120×120；80×80；96×48；96×96；80×80；48×48；120x60；160x80
开孔尺寸(mm)：111×111；76×76；92×45；92×92；68×68；45×45；114x56；152x76
安装使用说明
接线说明:
电压输入：输入电压不要高于产品的额定输入电压(100V或400V)，否则应考虑使用PT，为了便于维护,建议使用接线排。
电流输入：标准额定输入电流为5A，大于5A的情况应使用外部CT。如果使用的CT上连有其它仪表，接线应采用串接方式，去除产品的电流输入连线之前，一定要先断开CT一次回路或者短接二次回路，为便于维护建议使用接线排。
要确保输入电压、电流相对应，相序一致，方向一致；否则会出现数值和符号错误！(功率和电能)。
仪表可以工作在三相四线方式或者三相三线方式，用户应根据现场使用情况选择相应的接线方式。一般在没有中心线的情况下使用三相三线方式，在有中心线的情况下使用三相四线方式，三相三线可以只安装2个CT(A和C相)，三相四线需要安装三个CT(在只有2CT情况下可以合成另一相电流)。
注意：仪表内可设置两种接线方式，实际接线方式和表内设置方式必须一致，否则仪表的测量数据不准确。
舜高智能售后服务政策
1、我们向您保证所售商品为*行货，并开具13%税，与商品送达后寄送。凭质保证书及，可享受联保服务。
2、我们为您提供具有竞争力的商品价格和免运费政，请您放心购买！
3、产品销售不限区域（限区域产品有说明），我们的客户遍布各地。
3 “三包”服务*
为了保持市场竞争力，保护公司的质量信誉，提高产品服务质量，满足客户要求，我公司对所生产、销售的产品实行“三包”服务，即“包退、包修、包换”。
一、我公司产品在出售7天内，外观良好，无损坏，顾客对产品不满意，可办理退货。
二、我公司产品在出售6个月内，顾客对产品不满意，或发生的产品故障，影响用户使用，可以调换新的合格产品。
三、我公司产品在出售12个月（含12个月）内，出现非顾客使用不当发生的产品故障，公司负责免费修理。
四、我公司产品在出售24个月以上，所发生的可修复故障，公司负责修理，仅适当收取材料费用、工本费用。
江苏舜高智能*研发生产PMAC720C电力智能监控仪表，主要功能有：全点亮测量、电能计量、RS485通讯、数码管/液晶显示，外形美观，测量精度高、通讯稳定、模块化组合、导轨式安装、接线方便、全中文液晶显示。
