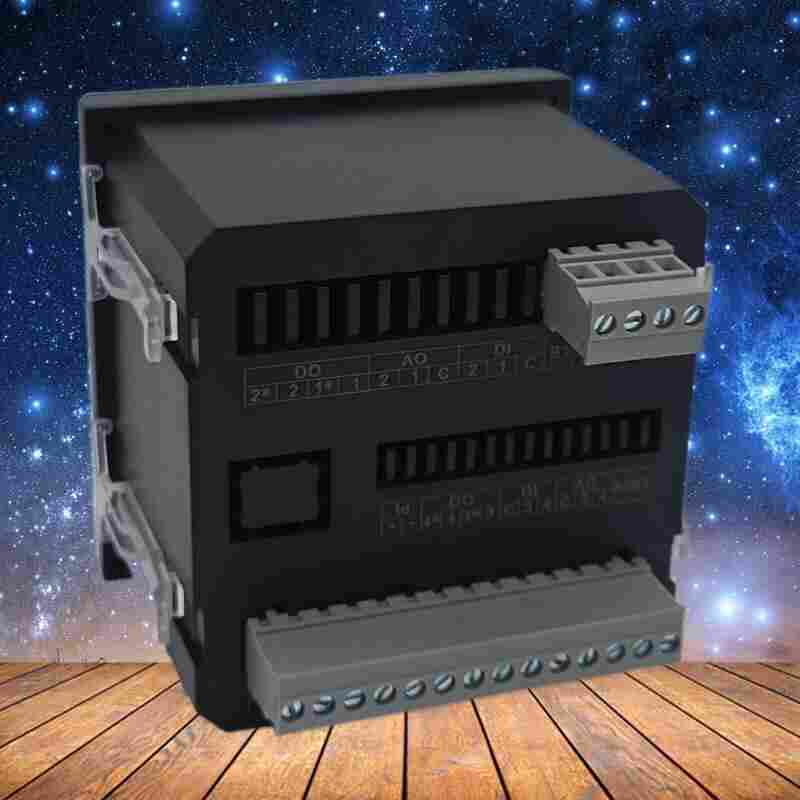

2022已更新PMAC725B-H谐波仪表
发布时间：2022-10-31
江苏舜高智能*研发生产PMAC725B-H谐波仪表，主要功能有：全电亮测量、电能计量、RS485通讯、数码管/液晶显示，可选配：谐波监测、开关量输入（DI）、继电器输出（DO）等功能，外形美观，测量精度高、通讯稳定、模块化组合、导轨式安装、接线方便。
PMAC725B-H谐波仪表产品介绍
PMAC725B-H
多功能网络电力仪表是针对电力系统、工矿企业、公用设施、智能大厦的电力监控需求而设计的。它能高精度的测量所有常用的电力参数，如三相电压、三相电流、有功功率、无功功率、频率、功率因数、四象限电能等；采用可视度高的LCD来显示仪表测量参数和电网系统的运行信息，仪表面板带有四个编程按键，用户可现场方便的实现显示切换、仪表参数编程设置，具有很强的灵活性。
PMAC725B-H谐波仪表功能特点
能高精度地测量所有常用的电力参数，如电压、电流、有功功率、无功功率、视在功率、频率、功率因数和电能等；
采用可视度高的LED来显示仪表测量参数和电网系统的运行信息，仪表面板带有四个编程按键，用户可以现场方便地实现显示切换、仪表参数设置，具有极高的灵活性；
RS485通讯接口，Modbus-RTU和Modbus-ASCII通讯规约，可以方便的与各种PLC、工业控制计算机通讯软件等实现组网；
路电能脉冲输出；
路模拟量（4-20mA/0-20mA）输出功能可实现电能和电量的变送输出功能（需硬件支持）；
4路开关量输入功能和4路开关量输出功能（需硬件支持）
PMAC725B-H谐波仪表技术指标
工作电源：85VAC~265VAC/85VDC~265VDC,功耗<5w
模拟量采样率：64点/周期
可支持接线方式：三相四线制3CT、1CT和三相三线制3CT、2CT、1CT
RS485通讯：支持Modbus规约，通讯速率（600,1200,2400,4800,9600，19200），结点容量32个
通讯响应时间：20ms（9600bps）
使用环境：﹣20℃~60℃
湿度：95%不结露
绝缘符合DL478、振动符合GB7261-87、抗干扰符合GB6162
防护等级：面板IP54，壳体IP20
重量：0.5Kg
跟踪频率范围：45~65Hz（分辨率:0.02Hz）
精度：采集部分（U，I）0.2级，计算部分（P，Q，S）0.5级；（需0.2级订货时注明）
PT频率输入：二次侧220V或标准100V（输入连续过载到1.25倍额定值）；一次侧100V~35000V
CT额定输入：5A/1A（连续过载到2倍额定值），（订货时注明需求类型）
工作温度：LCD显示：-10℃~+45℃；LED显示：-10℃~+55℃
储存温度：-20℃~+70℃等
相对湿度：≤93%RH，不结露，无腐蚀性气体场所
海拔高度：≤2500m
安装使用说明
使用要求：所有的仪表在次使用的时候，请检查仪表的参数同所在配电系统中需要的参数的一致性。例如，对于AC 380V 200A/5A的线路中需要配置AC380V 200A/5A的多功能电力仪表。用户也可以根据实际需要对仪表重新进行编程设置。同样一个表，对于400A/5A的线路中。只需要将CT变比“”修改为80就可以了。在一般情况下，仪表后面的标签中都标注了仪表的类型参数和出厂设置参数。确配置仪表后，按照实际的要求对仪表进行正确的接线，对辅助电源、输入信号和输出信号按说明书操作说明中进行。
舜高智能售后服务政策
1.产品质量三包，配套的外购原材料均为产品
2.所有出厂的产品均经过严格的出厂检，从原材料采购到产品出厂测试，层层把关，保证产品质量
3.所有产品全程质保，客户如果发现质量问题，如属我方责任，在3年质保期内，我方负责免费维修产品
4.所有对客户均提供：技术更新，质量更好，服务更佳的产品，积极配合，大力支持客户的工作.
5.质保期内，在接到客户的售后请求后6小时内进行响应，提供技术支持。
江苏舜高智能*研发生产PMAC725B-H谐波仪表，主要功能有：全点亮测量、电能计量、RS485通讯、数码管/液晶显示，外形美观，测量精度高、通讯稳定、模块化组合、导轨式安装、接线方便、全中文液晶显示。
